পণ্যের বিবরণ
উৎপত্তি স্থল: গুয়াংডং, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,RoHS,Reach,ISO
মডেল নম্বার: H1086NL / H1086NLT
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 400/2000/10 কে / 25 কে
মূল্য: $0.06-$3.2
প্যাকেজিং বিবরণ: টিএন্ডআর
ডেলিভারি সময়: স্টক
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 3KK / মাস
1.Single Port Lan Transformer
2.ColiStructure: Toroidal
3.10base-t transformer
4.SMD, 16 pins

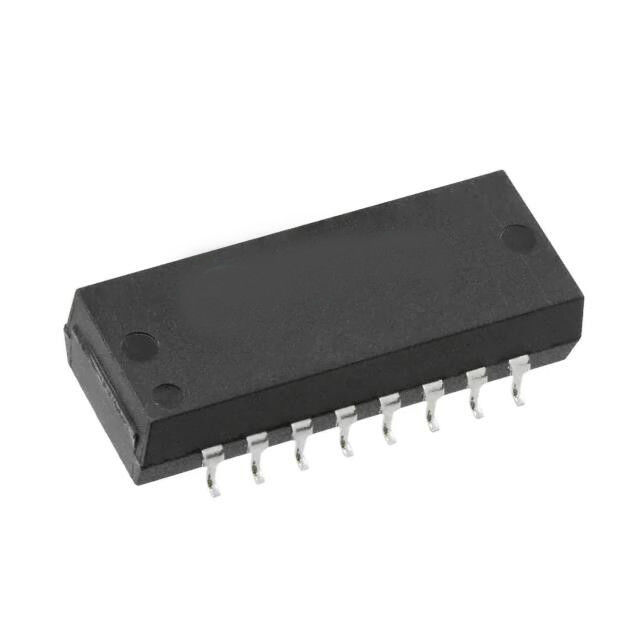

10 BASE-TX Single Port Lan Transformer With 16 Pins
Description:
| Part Status | Active | |
|---|---|---|
| Transformer Type | Isolation and Data Interface (Encapsulated) | |
| Inductance | - | |
| ET (Volt-Time) | - | |
| Turns Ratio - Primary:Secondary | 1:1 | |
| Mounting Type | Surface Mount | |
| Size / Dimension | 1.000" L x 0.390" W (25.40mm x 9.91mm) | |
| Height - Seated (Max) | 0.245" (6.22mm) | |
| Operating Temperature | 0°C ~ 70°C | |
| Weight | 0.11 oz (3.13 g) |
Electrical Specifications(25):
1. Turns Ratio50KHz, 0.5V
Chip side: Line side=1CT: 1CT+_2%
2. Inductance(Ls)100KHz, 0.1V, 12mA DC Bias:
Chip side: 350uH Min
3. Insertion Loss1-100MHz: -1.4dB Max
4. Return Loss1-30MHz: -16dB Min
40MHz: -14.4dB Min
50MHz: -13.1dB Min
60-80MHz: -12dB Min
100MHz: -10dB Min
5. Differential to Common Mode Rejection:
30MHz: -45dB Min
60MHz: -40dB Min
100MHz: -35dB Min
6. Crosstalk30MHz: -40dB Min
60MHz: -35dB Min
100MHz: -30dB Min
7. Hi-Pot: 1500Vrms Min
Applications:
Used for networking and communication equipments such as HUB, PC card,Switch, Router, PC Mainboard, SDH, PDH, IP Phone, xDSL modem
Competitive Advantage:
16 years production experience,
2600 staff,
100% test
Flexible delivery time
