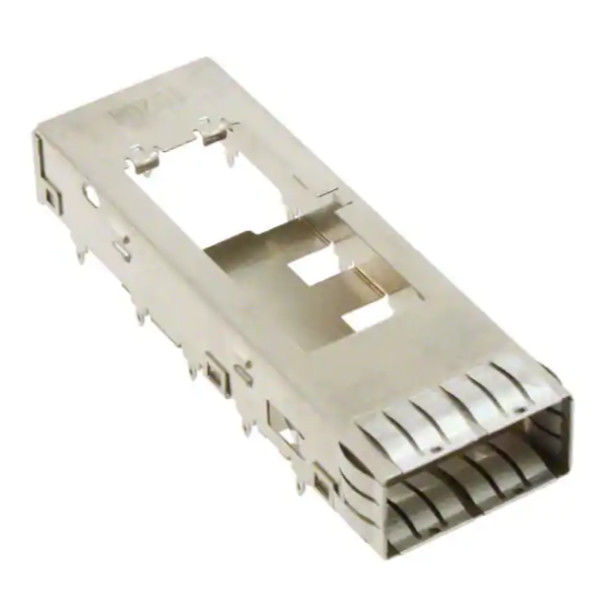

1888617-1 অভ্যন্তরীণ/বাহ্যিক ইএমআই স্প্রিংস সহ সিঙ্গল পোর্ট QSFP+ কেজ

TE 1888617-1 QSFP+ কেজ হল একটি একক-পোর্ট, থ্রু-বেজেল কেজ অ্যাসেম্বলি যা QSFP+ প্লাগেবল I/O অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। এটি QSFP MSA-সামঞ্জস্যপূর্ণ ট্রান্সসিভারগুলির সাথে ব্যবহারের উদ্দেশ্যে এবং PCB সংযুক্তির জন্য একটি থ্রু-হোল প্রেস-ফিট টার্মিনেশন পদ্ধতি ব্যবহার করে। খাঁচায় অভ্যন্তরীণ/বাহ্যিক ইএমআই স্প্রিংস, একটি নিকেল সিলভার কেজ বডি এবং হিট সিঙ্ক সামঞ্জস্য রয়েছে, যা এটিকে উচ্চ-ঘনত্ব, সংকেত-কেন্দ্রিক নেটওয়ার্কিং ডিজাইনের জন্য উপযুক্ত করে তোলে।

1888617-1 QSFP+ খাঁচা-এর প্রযুক্তিগত স্পেসিফিকেশন

কেন TE 1888617-1 QSFP+ খাঁচা সমাবেশ চয়ন করবেন?

আপনি যদি একটি খুঁজছেনকমপ্যাক্ট হোস্ট বোর্ড ডিজাইনের জন্য নির্ভরযোগ্য QSFP+ খাঁচা, এই অংশ জন্য একটি পরিষ্কার ফিট প্রস্তাব1 x 1 পোর্ট ম্যাট্রিক্সবাস্তবায়ন এবং সমর্থনSFP+ স্তুপীকৃত পেট থেকে পেটঅঙ্কন/বিশেষ তথ্যে তালিকাভুক্ত অ্যাপ্লিকেশন। নকশা এছাড়াও অন্তর্ভুক্তইএমআই কন্টেনমেন্ট বৈশিষ্ট্যএবং কUL 94V-0জ্বলনযোগ্যতা রেটিং, এটিকে সিস্টেম-স্তরের হার্ডওয়্যার প্রয়োজনীয়তার চাহিদার সাথে সারিবদ্ধ করতে সহায়তা করে।

মূল পণ্য বৈশিষ্ট্য

• প্লাগযোগ্য I/O পণ্যের ধরন:খাঁচা
• ফর্ম ফ্যাক্টর:QSFP+
• খাঁচার প্রকার:একক
• পোর্ট কনফিগারেশন:1টি বন্দর,1 x 1ম্যাট্রিক্স
• ইএমআই কন্টেনমেন্ট:অভ্যন্তরীণ/বাহ্যিক ইএমআই স্প্রিংস
• সমাপ্তি পদ্ধতি:গর্তের মাধ্যমে - প্রেস-ফিট
• তাপ সিঙ্ক সামঞ্জস্যপূর্ণ:হ্যাঁ
• খাঁচা উপাদান:নিকেল সিলভার
• PCB যোগাযোগ সমাপ্তি কলাই:টিন
• জ্বলনযোগ্যতা রেটিং:UL 94V-0
• প্যাকেজিং:বক্স এবং ট্রে

1888617-1 QSFP+ কেজ ডেটাশিট - প্রস্তাবিত PCB লেআউট

1888617-1 QSFP+ কেজ নোট

লেআউট পরিকল্পনার জন্য, TE উল্লেখ করে aমাধ্যমে-গর্ত প্রেস-ফিটমাউন্টিং পদ্ধতি এবং গ্রাহক অঙ্কনে PCB-সম্পর্কিত নির্দেশিকা প্রদান করে। অঙ্কনও শনাক্ত করেহোস্ট বোর্ডের উপরের পৃষ্ঠ হিসাবে ডেটাম এএবং নোট করে যে পণ্যটি নির্দিষ্ট হোস্ট-বোর্ড যান্ত্রিক সীমাবদ্ধতার জন্য তৈরি করা হয়েছে, উপরে উল্লিখিত ন্যূনতম বোর্ড বেধের প্রয়োজনীয়তাগুলি সহ।

সর্বোত্তম কর্মক্ষমতা এবং সমাবেশ নিশ্চিত করতে, অনুগ্রহ করে নিম্নলিখিত প্রযুক্তিগত নির্দেশিকাগুলি মেনে চলুন:

1. পিসিবি প্রয়োজনীয়তা:প্রস্তাবিত সর্বনিম্ন বোর্ড বেধ হয়1.45 মিমিএকতরফা অ্যাপ্লিকেশনের জন্য এবং2.2 মিমিদ্বি-পার্শ্বযুক্ত (পেট-থেকে-পেট) অ্যাপ্লিকেশনের জন্য.
2. সামঞ্জস্যতা:এই খাঁচাটি সবার সাথে সঙ্গম করার জন্য ডিজাইন করা হয়েছেQSFP MSA সামঞ্জস্যপূর্ণ ট্রান্সসিভার.
3. বসন্ত সমাপ্তি:EMI স্প্রিংস এর ফিনিস ফিচার0.8 µm সর্বনিম্ন টিনওভার0.8 µm সর্বনিম্ন নিকেল.
4. ট্রেস ক্লিয়ারেন্স:সারফেস ট্রেস নির্দিষ্ট এলাকার মধ্যে অনুমোদিত, যদি তারা খাঁচা স্ট্যান্ডঅফের সাথে যোগাযোগ না করে।
5. শনাক্তকরণ:প্রতিটি ইউনিট একটি অন্তর্ভুক্ত2D বারকোড এবং তারিখ কোড(YYWWD) সুবিন্যস্ত ইনভেন্টরি ট্র্যাকিং এবং মান নিয়ন্ত্রণের জন্য।

সাধারণ অ্যাপ্লিকেশন

TE 1888617-1 QSFP+ খাঁচা এর জন্য একটি শক্তিশালী ফিট:

• উচ্চ গতির নেটওয়ার্কিং সরঞ্জাম
• সুইচ এবং রাউটার
• QSFP+ পোর্ট ডিজাইন
• ঘন I/O প্যানেল
• সিগন্যাল ইন্টারকানেক্ট প্ল্যাটফর্মের জন্য EMI নিয়ন্ত্রণ প্রয়োজন

প্রায়শই জিজ্ঞাসিত প্রশ্ন 1888617-1 QSFP+ খাঁচা

প্রশ্ন ১. TE 1888617-1 কি QSFP+ মডিউলের জন্য ডিজাইন করা হয়েছে?

হ্যাঁ। অঙ্কন এটি একটি হিসাবে চিহ্নিত করেQSFP+ প্লাগেবল I/O খাঁচাএবং বলে যে এটির সাথে মিলিত হয়QSFP MSA- সামঞ্জস্যপূর্ণ ট্রান্সসিভার.

প্রশ্ন ২. কি মাউন্ট পদ্ধতি এই খাঁচা ব্যবহার করে?

এটি ব্যবহার করেমাধ্যমে-গর্ত প্রেস-ফিটপিসিবিকে অবসান।

Q3. খাঁচা কি EMI সুরক্ষা অন্তর্ভুক্ত করে?

হ্যাঁ। অংশ অন্তর্ভুক্তঅভ্যন্তরীণ/বাহ্যিক ইএমআই স্প্রিংসইএমআই নিয়ন্ত্রণের জন্য।

Q4. কি PCB বেধ সুপারিশ করা হয়?

TE নির্দিষ্ট করেএকমুখী বোর্ডের জন্য সর্বনিম্ন 1.45 মিমিএবংডবল পার্শ্বযুক্ত বোর্ডের জন্য 2.2 মিমি.

প্রশ্ন5. এটা কি তাপ সিঙ্ক সামঞ্জস্যপূর্ণ?

হ্যাঁ, পণ্য হিসাবে তালিকাভুক্ত করা হয়তাপ সিঙ্ক সামঞ্জস্যপূর্ণ.
