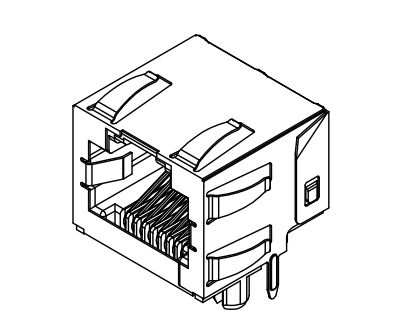

44620-0002 RJ45 মডুলার জ্যাক রক্ষণাবেক্ষণ বৈশিষ্ট্য সহ RJ-11

দ্য৪৪৬২০-০০০২এটি একটি উচ্চ-কার্যকারিতা, একক-পোর্ট (1x1) ইনভার্টেড মডুলার জ্যাক যা উচ্চ ঘনত্বের নেটওয়ার্কিং এবং টেলিযোগাযোগ অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে.একটি নিম্ন প্রোফাইল, ডান কোণ ওরিয়েন্টেশন বৈশিষ্ট্যযুক্ত, এই shielded সংযোগকারী কম্প্যাক্ট পরিবেশে স্থায়িত্ব এবং উচ্চতর সংকেত অখণ্ডতা জন্য ইঞ্জিনিয়ারিং করা হয়.

এর স্ট্যান্ডআউটRJ-11 সংরক্ষণ বৈশিষ্ট্যএকটি যান্ত্রিক সুরক্ষা প্রদান করে, যা RJ-11 বা RJ-12 প্লাগগুলির ছোট আকারের দুর্ঘটনাক্রমে সন্নিবেশ রোধ করে যা RJ-45 ইন্টারফেসের বাইরের পিনগুলিকে ক্ষতিগ্রস্ত করতে পারে.

একক পোর্ট RJ45 সংযোগকারীগুলির বৈশিষ্ট্যগুলি চৌম্বকবিহীনঃ

Shielded 8P8C RJ45 মহিলা সংযোগকারীগুলি নেটওয়ার্ক সংযোগের জন্য নির্ভরযোগ্য উপাদান। এটিতে একটি ট্যাব-আপ 1X1 একক পোর্ট রয়েছে যা সংশ্লিষ্ট জ্যাকটিতে সহজ এবং সুরক্ষিত সন্নিবেশ নিশ্চিত করে।LEDs ছাড়া এমন ডিভাইসের জন্য উপযুক্ত যা একটি চাক্ষুষ অবস্থা প্রদর্শন প্রয়োজন হয় নাএই সুরক্ষিত RJ45 সংযোগকারী RoHS এবং পরিবেশগত টেকসইতা প্রবিধান মেনে চলে।

• উল্টো নকশা (শীর্ষ ল্যাচ): পিসিবি স্পেস অপ্টিমাইজ করে এবং সংকীর্ণ অভ্যন্তরে তারের ব্যবস্থাপনা সহজ করে।
• ইন্টিগ্রেটেড স্কিলিং: একটি ব্রোঞ্জের ঢাল রয়েছে যা প্যানেলের গ্রাউন্ড ট্যাবগুলির সাথে চমৎকার ইএমআই সুরক্ষা এবং গ্রাউন্ডিং সরবরাহ করে।
• আরজে-১১ রক্ষাকবচ সুরক্ষা: যান্ত্রিক নকশা বিশেষভাবে ভুল প্লাগ সন্নিবেশ থেকে ক্ষতি প্রতিরোধ করে।
• উচ্চ মানের উপাদান: উচ্চ তাপমাত্রা, গ্লাস ভরা নাইলন (UL 94V-0) এবং উচ্চ পরিবাহিতা ফসফর ব্রোঞ্জ টার্মিনাল দিয়ে নির্মিত।
• নির্ভরযোগ্য প্লাটিং: 50 মাইক্রো ইঞ্চি (1.27 $mu$m) যোগাযোগ এলাকায় নির্বাচিত গোল্ড plating 500 চক্র পর্যন্ত দীর্ঘমেয়াদী জমাকরণ স্থায়িত্ব নিশ্চিত করে।

44620-0002 ম্যাগনেটিক ছাড়া RJ45 বিস্তারিত বিবরণ

শারীরিক ও যান্ত্রিক

বৈদ্যুতিক বিশেষ উল্লেখ

সোল্ডার এবং পরিবেশের বিশেষ উল্লেখ

44620-0002 RJ45 ডেটা শীটঃ

আরজে৪৫ মডুলার জ্যাকসম্মতি এবং মানদণ্ড

• এফসিসি নিয়মঃমডুলার জ্যাকের জন্য FCC পার্ট ৬৮.৫ মেনে চলে.
• কসমেটিক স্ট্যান্ডার্ড:PS-45499-002 এর ক্লাস B এর প্রয়োজনীয়তা পূরণ করে.
• প্রোডাক্ট স্পেসিফিকেশনঃPS-43860-003.
• জ্বলনযোগ্যতাঃUL 94V-0 রেট.

মোলেক্স ৪৪৬২০-০০০২ আরজে-৪৫ ইনভার্টেড মডুলার জ্যাক FAQ

1. সাধারণ পণ্য সংক্ষিপ্ত বিবরণ

প্রশ্ন ১ঃ "আরজে-১১ কেপআউট ফিচার" কি?

এটি একটি যান্ত্রিক নকশা যা একটি RJ-11 প্লাগের RJ-45 জ্যাকের মধ্যে দুর্ঘটনাক্রমে সন্নিবেশ রোধ করে, সংবেদনশীল বাইরের পিনগুলি ক্ষতি থেকে রক্ষা করে।

প্রশ্ন ২: এই সংযোগকারীটির জন্য "ইনভার্টেড" এর অর্থ কী?

জ্যাকটির একটি শীর্ষ-ল্যাচ ওরিয়েন্টেশন রয়েছে। সংযোগকারীটি পিসিবি-তে মাউন্ট করা হলে জ্যাকিং ক্যাবলের লকিং ট্যাবটি উপরের দিকে মুখ করে।

প্রশ্ন 3: এই সংযোগকারীটি কি সুরক্ষিত?

হ্যাঁ, এতে ইএমআই সুরক্ষার জন্য একটি ব্রোঞ্জের ঢাল এবং প্যানেল গ্রাউন্ড ট্যাব অন্তর্ভুক্ত রয়েছে।

2উপাদান এবং নির্মাণের গুণমান

প্রশ্ন ১ঃ কোন উপাদান ব্যবহার করা হয়?

• হাউজিংঃ কালো, গ্লাস ভরা নাইলন (পিএ), ইউএল 94V-0 রেট
• টার্মিনালঃ উচ্চ-কার্যকারিতা ফসফর ব্রোঞ্জ
• ঢাল: দীর্ঘস্থায়ী ব্রাস

প্রশ্ন 2: প্লাটিং স্পেসিফিকেশন কি?

• যোগাযোগ এলাকাঃ Min 50 μin (1.27 μm) সোনার
• PC Tail Area: Min 100 μin (2.54 μm) টিন
• আন্ডারপ্লেটঃ ন্যূনতম ৫০ μin (১.২৭ μm) নিকেল
• ঢালঃ 100 μin (2.54 μm) 50 μin (1.27 μm) এর উপরে নিকেল তামা আন্ডারপ্লেট

3. প্রযুক্তিগত বিবরণী এবং পদচিহ্ন

প্রশ্ন 1: জ্যাকের উচ্চতা কত?

নিম্ন প্রোফাইল উচ্চতাঃ 13.46 মিমি (.530")

প্রশ্ন 2: প্রস্তাবিত পিসিবি বেধ কত?

1.57 মিমি (.062")

প্রশ্ন 3: পিসিবি বিন্যাসের জন্য গর্ত ব্যাসার্ধের সহনশীলতা কী?

টার্মিনাল হোলের সাধারণ ব্যাসার্ধঃ ০.৮৯ ± ০.০৮ মিমি (০.০৩৫" ± ০.০০৩")

4সম্মতি ও মানদণ্ড

প্রশ্ন ১: এই জ্যাক কি এফসিসির নিয়ম মেনে চলে?

হ্যাঁ, মডুলার জ্যাকের জন্য FCC রেগুলেশন পার্ট ৬৮.৫ মেনে চলে।

প্রশ্ন ২ঃ কসমেটিক স্পেসিফিকেশন কি?

কসমেটিক স্পেসিফিকেশন PS-45499-002 এর ক্লাস B এর প্রয়োজনীয়তা পূরণ করে।

প্রশ্ন 3: এই জ্যাকগুলি কি স্ট্যাকযোগ্য?

প্যানেল গ্রাউন্ড ট্যাব ছাড়া সংস্করণগুলির জন্য সাইড-টু-সাইড স্ট্যাকযোগ্যতা সমর্থিত।

5প্যাকেজিং এবং হ্যান্ডলিং

প্রশ্ন ১ঃ ৪৪৬২০-০০০২ প্যাকেজ কিভাবে করা হয়?

মোলেক্স স্পেসিফিকেশন PK-43860-005 অনুযায়ী থার্মোফর্মড ট্রেতে প্যাকেজ করা।

প্রশ্ন ২ঃ লোডিংয়ের জন্য তাপমাত্রা পরিসীমা কত?

২৬০ ডিগ্রি সেলসিয়াস পর্যন্ত তরঙ্গ সোল্ডারিং সহ্য করে।
