পণ্যের বিবরণ
উৎপত্তি স্থল: Guangdong, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,RoHS,Reach,ISO
মডেল নম্বার: SM91502AL
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 400/2000/10 কে / 25 কে
মূল্য: $0.06-$3.2
প্যাকেজিং বিবরণ: টিএন্ডআর
ডেলিভারি সময়: স্টক
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 3KK / মাস
পার্ট নম্বর: |
SM91502AL |
মোড় অনুপাত: |
1:1 ±2 % |
OCL (100 kHz, 0.1 V): |
150 µH মিনিট সর্বোচ্চ 450 µH পর্যন্ত |
ওয়ার্কিং ভোল্টেজ: |
1000 ভিডিসি |
হাই-পট (বিচ্ছিন্নতা): |
4300 ভিডিসি (1 mA, 60 সেকেন্ড) |
অপারেটিং তাপমাত্রা: |
-40 °C থেকে +125 °C |
পার্ট নম্বর: |
SM91502AL |
মোড় অনুপাত: |
1:1 ±2 % |
OCL (100 kHz, 0.1 V): |
150 µH মিনিট সর্বোচ্চ 450 µH পর্যন্ত |
ওয়ার্কিং ভোল্টেজ: |
1000 ভিডিসি |
হাই-পট (বিচ্ছিন্নতা): |
4300 ভিডিসি (1 mA, 60 সেকেন্ড) |
অপারেটিং তাপমাত্রা: |
-40 °C থেকে +125 °C |

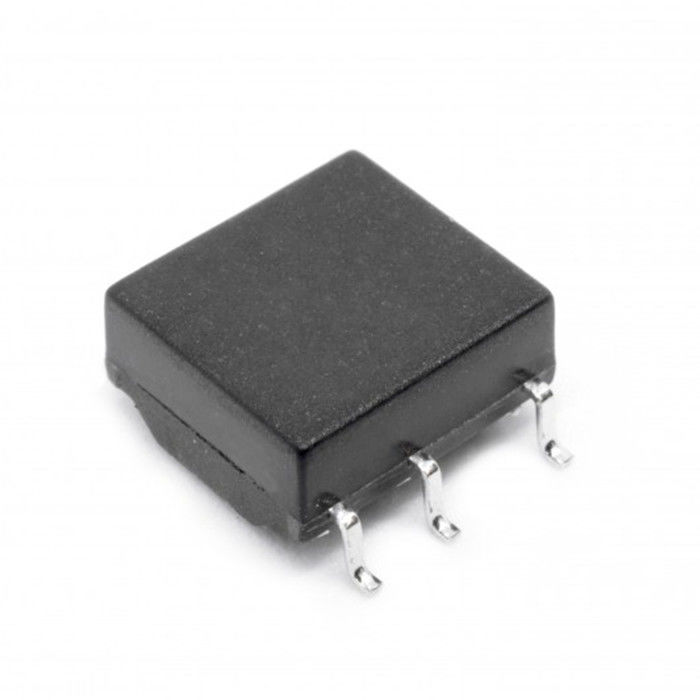

Bourns SM91502AL হল একটি সিঙ্গেল-চ্যানেল ব্যাটারি ম্যানেজমেন্ট সিস্টেম (BMS) আইসোলেশন ট্রান্সফর্মার মডিউল যা উন্নত নয়েজ সাপ্রেশনের জন্য একটি ইন্টিগ্রেটেড কমন মোড চোক ফিচার করে। ইলেকট্রিক ভেহিকেল (EV) এবং এনার্জি স্টোরেজ সিস্টেম (ESS) এর উচ্চ-নিরাপত্তা প্রয়োজনীয়তার জন্য বিশেষভাবে ডিজাইন করা হয়েছে, SM91502AL সিরিয়াল ডেইজি চেইন/isoSPI™ যোগাযোগ সমর্থন করে। 1000 VDC ওয়ার্কিং ভোল্টেজ এবং AEC-Q200 কমপ্লায়েন্স সহ, এটি সবচেয়ে চাহিদাপূর্ণ পরিবেশে শক্তিশালী সিগন্যাল ইন্টিগ্রিটি এবং গ্যালভানিক আইসোলেশন নিশ্চিত করে।
SM91502AL BMS কমিউনিকেশন আইসোলেশনের জন্য একটি ব্যবহারিক পছন্দ হিসেবে দাঁড়িয়েছে কারণ এটি ইলেকট্রিক্যাল পারফরম্যান্সকে প্রোডাকশন-রেডি নির্ভরযোগ্যতার সাথে একত্রিত করে। এর স্পেসিফিকেশন এটিকে নির্ভরযোগ্য সিগন্যাল কাপলিং এবং শক্তিশালী আইসোলেশন বৈশিষ্ট্যের প্রয়োজনীয় সিস্টেমের জন্য উপযুক্ত করে তোলে।
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| ওপেন সার্কিট ইন্ডাকট্যান্স (OCL) | 150 µH ন্যূনতম / 450 µH সর্বোচ্চ |
| OCL এর জন্য টেস্ট কন্ডিশন | 100 kHz, 0.1 V, -40 °C থেকে +125 °C |
| লিকেজ ইন্ডাকট্যান্স | 0.5 µH সর্বোচ্চ |
| লিকেজ ইন্ডাকট্যান্স টেস্ট কন্ডিশন | 100 kHz, 0.1 V |
| DCR - ট্রান্সফর্মার সাইড | 0.45 Ω সর্বোচ্চ |
| DCR - CM চোক সাইড | 0.85 Ω সর্বোচ্চ |
| টার্নস রেশিও | 1:1 ±2% |
| ইনসার্শন লস | -0.25 dB সর্বোচ্চ @ 4 MHz |
| রিটার্ন লস (Z out = 100 ohms) | -22 dB ন্যূনতম @ 4 MHz |
| কমন মোড রিজেকশন রেশিও | -35 dB ন্যূনতম @ 1–100 MHz |
| কমন মোড রিজেকশন রেশিও | -28 dB ন্যূনতম @ 100–200 MHz |
| হাই-পট (1 mA, 60 সেকেন্ড) | 4300 VDC |
| ওয়ার্কিং ভোল্টেজ | 1000 VDC |
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| ফাংশনাল ইনসুলেশন | হ্যাঁ |
| অপারেটিং টেম্পারেচার রেঞ্জ | -40 °C থেকে +125 °C |
| স্টোরেজ টেম্পারেচার রেঞ্জ | -25 °C থেকে +85 °C |
| আর্দ্রতা সংবেদনশীলতা স্তর | 1 |
| ESD ক্লাসিফিকেশন (HBM) | N/A |
| প্যাকেজিং | টেপ ও রিল |
| রিল কোয়ান্টিটি | 800 পিসি। / 13-ইঞ্চি রিল |
| টার্মিনেশন | Cu/Ni/Sn |
| কমপ্লায়েন্স | RoHS কমপ্লায়েন্ট |
SM91502AL BMS ট্রান্সফর্মার ব্যাটারি মনিটরিং নেটওয়ার্কের মধ্যে আইসোলেশন এবং স্থিতিশীল যোগাযোগের প্রয়োজনীয় ডিজাইনগুলির জন্য উপযুক্ত। সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে:
একটি ব্যাটারি ম্যানেজমেন্ট সিস্টেমে, সিগন্যাল ইন্টিগ্রিটি এবং নিরাপত্তা অপরিহার্য। SM91502AL ফাংশনাল ইনসুলেশন এবং একটি বিস্তৃত অপারেটিং টেম্পারেচার রেঞ্জ (-40 °C থেকে +125 °C) অফার করে দাঁড়িয়েছে, যা এটিকে আন্ডার-দ্য-হুড অটোমোটিভ পরিবেশের জন্য উপযুক্ত করে তোলে। এর কম লিকেজ ইন্ডাকট্যান্স (0.5 µH সর্বোচ্চ) উচ্চ-গতির ডেটা নির্ভুলতা নিশ্চিত করে, যখন উচ্চ CMRR আপনাকে হাই-পাওয়ার ইনভার্টার দ্বারা উৎপন্ন কমন-মোড নয়েজ থেকে আপনার সিস্টেমকে রক্ষা করে।
SM91502AL হল একটি BMS ট্রান্সফর্মার যা ব্যাটারি ম্যানেজমেন্ট সিস্টেম কমিউনিকেশন এবং আইসোলেশন সার্কিটে ব্যবহৃত হয়, বিশেষ করে IsoSPI এবং সিরিয়াল ডেইজি চেইন ডিজাইনে।
হ্যাঁ। SM91502AL AEC-Q200 কমপ্লায়েন্ট, যা এটিকে অটোমোটিভ-গ্রেড অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে।
ওয়ার্কিং ভোল্টেজ হল 1000 VDC।
হাই-পট রেটিং হল 4300 VDC 60 সেকেন্ডের জন্য 1 mA তে।
এটি Analog Devices LTC6804-1 / LTC6811 এবং MC33771 / MC33772 সহ রেফারেন্স ডিজাইন সমর্থন করে।
