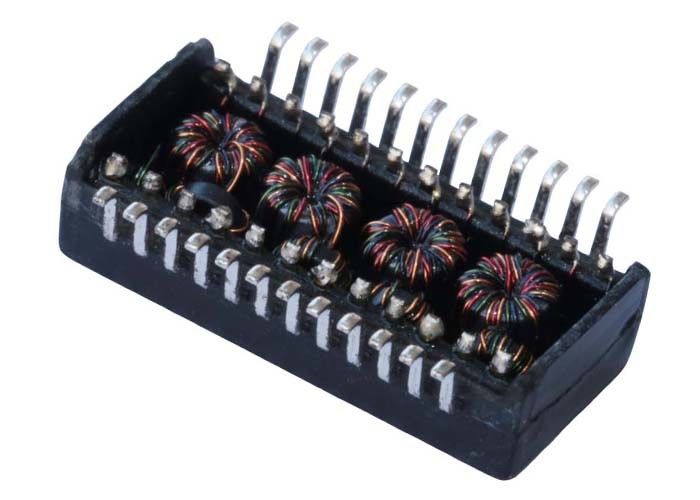

G5009CG সিঙ্গল পোর্ট SMT গিগাবিট ইথারনেট ম্যাগনেটিক ক্রস LP82440ANL

G5009CG গিগাবিট ইথারনেট ম্যাগনেটিক মডিউল ওভারভিউ

G5009CG ইথারনেট ট্রান্সফরমারএকটি উচ্চ-কার্যকারিতা1000BASE-T গিগাবিট ইথারনেট আইসোলেশন ট্রান্সফরমারএটি একক-পোর্ট ইথারনেট ইন্টারফেসের জন্য ডিজাইন করা হয়েছে। এটি চমৎকার সংকেত অখণ্ডতা, উচ্চ সাধারণ-মোড গোলমাল দমন এবং শক্তিশালী গ্যালভানিক বিচ্ছিন্নতা প্রদান করে, যা এটিকেগিগাবিট ইথারনেট PHY ডিজাইনসুইচ, রাউটার, নেটওয়ার্ক ইন্টারফেস কার্ড এবং শিল্প যোগাযোগ সরঞ্জামগুলিতে।

এই মডেলটি ব্যাপকভাবে একটিLP82440ANL এর জন্য সমতুল্য প্রতিস্থাপন, বাণিজ্যিক এবং শিল্প তাপমাত্রা পরিসীমা জুড়ে সম্পূর্ণ আইইইই 802.3ab সম্মতি এবং স্থিতিশীল কর্মক্ষমতা প্রদান করে।

মূল বৈশিষ্ট্য

✔ মেনে চলুনIEEE 802.3ab 1000BASE-Tস্ট্যান্ডার্ড

✔1CT:1CT ঘুরার অনুপাত, গিগাবিট PHYs এর জন্য অপ্টিমাইজড

✔ চমৎকারসন্নিবেশ ক্ষতি, ফেরত ক্ষতি, এবং crosstalk কর্মক্ষমতা

✔ উচ্চ1500 Vrms বিচ্ছিন্নতা ভোল্টেজসিস্টেমের নিরাপত্তা

✔সারফেস-মাউন্ট (এসএমটি)স্বয়ংক্রিয় সমাবেশের জন্য প্যাকেজ

✔ বিস্তৃত অপারেটিং তাপমাত্রাঃ-40°C থেকে +85°C

✔ উপযুক্তPoE-সমর্থিত ইথারনেট ডিজাইন

G5009CG 1000Base-T ম্যাগনেটিক্স মডিউল স্পেসিফিকেশনঃ

LP82440ANL (G5009CG) ট্রান্সফরমার অঙ্কন

LP82440ANL.pdf

সামঞ্জস্যতা ও নকশা নোট

• মূলধারার সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণগিগাবিট PHYsব্রডকম, মার্ভেল, রিয়েলটেক, মাইক্রোচিপ এবং অনুরূপ বিক্রেতাদের কাছ থেকে
• এর জন্য অপ্টিমাইজডসংক্ষিপ্ত পরিসরে পিসিবি ট্র্যাক রুটিংPHY এবং চৌম্বকগুলির মধ্যে
• ইএমআই এবং রিটার্ন লস অপ্টিমাইজেশনের জন্য স্ট্যান্ডার্ড ইথারনেট লেআউট নির্দেশিকা অনুসরণ করার পরামর্শ দেওয়া হয়
• ব্যবহার করা যেতে পারেডিস্ক্রিট ম্যাগনেটিক ডিজাইনঅথবা RJ45 সংযোগকারীর সাথে যুক্ত (অ-ইন্টিগ্রেটেড MagJack আর্কিটেকচার)

G5009CG 1000Base-T ম্যাগনেটিক্স অ্যাপ্লিকেশনঃ

• এনআইসি (নেটওয়ার্ক ইন্টারফেস কার্ড): নেটওয়ার্কের পারফরম্যান্স এবং স্থিতিশীলতা বাড়ায়।
• হাবঃনেটওয়ার্কিং হাবের জন্য নির্ভরযোগ্য ইথারনেট সংযোগ প্রদান করে।
• সুইচঃনেটওয়ার্ক সুইচগুলোতে কার্যকরী ডেটা ট্রান্সমিশন নিশ্চিত করে।
• রাউটারঃরাউটারগুলিতে দ্রুত এবং নিরাপদ সংযোগ সমর্থন করে।
• পিসি সিস্টেমঃব্যক্তিগত কম্পিউটারে নেটওয়ার্ক গতি এবং নির্ভরযোগ্যতা উন্নত করে।
• প্রিন্টার:স্থিতিশীল সংযোগের সাথে নেটওয়ার্ক মুদ্রণ সক্ষম করে।
• সার্ভারঃসার্ভার পরিবেশে উচ্চ গতির ডেটা স্থানান্তর এবং যোগাযোগ নিশ্চিত করে।
