পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,ROHS,Reach,ISO
মডেল নম্বার: HR911157C
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 50/500/1000/25 কে
মূল্য: $0.05-$1.28
প্যাকেজিং বিবরণ: 1200pcs carton, 50pcs ট্রে
ডেলিভারি সময়: ৩-৫ দিন
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 4200K-পিসি / মাস
পণ্যের ধরন: |
এইচআর 911157 সি 8 পি 8 সি আরজে 45 সংযোগকারী |
বন্দরের সংখ্যা: |
1x1 |
গতি: |
10BASE-T, 100BASE-TX |
ল্যাচ ওরিয়েন্টেশন: |
নিচে |
মাউন্ট টাইপ: |
গর্তের মাধ্যমে (tht) |
LED বিকল্প: |
সবুজাভ হলুদ |
পণ্যের ধরন: |
এইচআর 911157 সি 8 পি 8 সি আরজে 45 সংযোগকারী |
বন্দরের সংখ্যা: |
1x1 |
গতি: |
10BASE-T, 100BASE-TX |
ল্যাচ ওরিয়েন্টেশন: |
নিচে |
মাউন্ট টাইপ: |
গর্তের মাধ্যমে (tht) |
LED বিকল্প: |
সবুজাভ হলুদ |

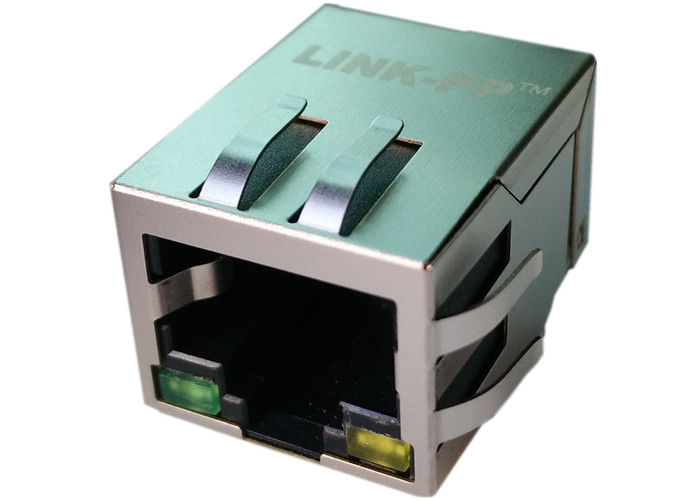

LPJ0017GENL হল LINK-PP ইন্টারন্যাশনাল টেকনোলজি কো, লিমিটেড দ্বারা নির্মিত ইন্টিগ্রেটেড 10/100 বেস-টি চৌম্বক সহ একটি একক-পোর্ট 8P8C RJ45 সংযোগকারী।এই সংযোগকারী ইথারনেট সংকেত শর্তাবলী এবং বিচ্ছিন্নতা জন্য প্রয়োজনীয় ইন্টিগ্রেটেড চৌম্বকীয় উপাদান (ট্রান্সফরমার) সঙ্গে শারীরিক RJ45 জ্যাক একত্রিতএটিতে দ্বৈত এলইডি সূচক (সবুজ এবং হলুদ) রয়েছে এবং এটি SOHO (ছোট অফিস / হোম অফিস) ডিভাইস, LAN-on-Motherboard বাস্তবায়ন, হাব,এবং সুইচ.
ইন্টিগ্রেটেড চৌম্বক নকশা পৃথক ট্রান্সফরমার উপাদানগুলির প্রয়োজন দূর করে, উপাদান সংখ্যা হ্রাস করে, পিসিবি বিন্যাসকে সরল করে এবং মূল্যবান বোর্ডের স্থান সাশ্রয় করে সুবিধা প্রদান করে।এই LPJ0017GENL একটি কার্যকর সমাধান স্থান-সংকুচিত ডিজাইন ইথারনেট সংযোগ প্রয়োজন.
|
একক পোর্ট RJ45 সংযোগকারী 10/100 বেস-টি ইন্টিগ্রেটেড চৌম্বক, সবুজ / হলুদ LED, ট্যাব ডাউন, RoHS |
|
|
লিঙ্ক-পিপি পার্ট নম্বর |
LPJ0017GENL |
|
পার্ট নম্বর |
HR911157C |
|
অ্যাপ্লিকেশন-ল্যান |
ইথারনেট ((No PoE) |
|
AutomDX |
হ্যাঁ |
|
Bst সার্কিট |
হ্যাঁ |
|
কনফিগারেশন RX |
টি,সি |
|
কনফিগারেশন TX |
টি,সি |
|
যোগাযোগের জমাকরণ এলাকা প্লাটিং |
গোল্ড 6 ইউন 15 ইউন 30 ইউন |
|
বন্দর প্রতি কোর |
4 |
|
ডায়োড |
কোন ডায়োড নেই |
|
এলইডি বিকল্প |
সবুজ/হলুদ |
|
লক |
ট্যাব ডাউন |
|
বন্দর সংখ্যা |
১X১ |
|
পিসিবি |
FR4 |
|
পিসিবি মাউন্ট কোণ |
পাশের প্রবেশ |
|
পিসিবি রিটেইনার পোস্ট |
T POST |
|
প্যাকেজ উচ্চতা (ইঞ্চি) |
0.531 |
|
প্যাকেজ উচ্চতা (মিমি) |
13.50 |
|
প্যাকেজ দৈর্ঘ্য (ইঞ্চি) |
0.839 |
|
প্যাকেজ দৈর্ঘ্য (মিমি) |
21.30 |
|
প্যাকেজের প্রস্থ (ইঞ্চি) |
0.630 |
|
প্যাকেজ প্রস্থ (মিমি) |
16.00 |
|
পিনের ধরন |
THT SOLDER |
|
RoHS সম্মতি |
হ্যাঁ-রোহস-৫ লিড ইন সোল্ডার ছাড় সহ |
|
অনুসন্ধান |
হ্যাঁ |
|
শিল্ড ইএমআই ট্যাব |
সাথে |
|
গতি |
10/100 বেস-টি |
|
তাপমাত্রা |
০ থেকে ৭০°সি |
|
পরিণত অনুপাত RX |
১সিটিঃ১সিটি |
|
ঘুরিয়ে দেয় অনুপাত TX |
১সিটিঃ১সিটি |
LPJ0017GENL 10/100 বেস-টি ইথারনেট অ্যাপ্লিকেশনের জন্য অপ্টিমাইজ করা হয়েছে। ট্রান্সফরমার টার্ন অনুপাত উভয় প্রেরণ এবং গ্রহণ জোড়া জন্য 1:1 সঠিকভাবে বজায় রাখা হয়,বিচ্ছিন্নতা বাধা জুড়ে সংকেত অখণ্ডতা নিশ্চিত করা. প্রাথমিক ইন্ডাক্ট্যান্সটি 100MHz এ 0.1V 8mA DC বিভাজন সহ ন্যূনতম 350μH এ নির্দিষ্ট করা হয়েছে, ইথারনেট অ্যাপ্লিকেশনগুলিতে সংকেতের গুণমান বজায় রাখার জন্য যথেষ্ট।
সংযোগকারীটি মূল বৈদ্যুতিক পরামিতিগুলির মধ্যে চমৎকার পারফরম্যান্স প্রদর্শন করে। 0.3-100 মেগাহার্জ থেকে সন্নিবেশের ক্ষতি সর্বোচ্চ -1.0 ডিবি সীমাবদ্ধ,10/100 ইথারনেটের মাধ্যমে ব্যবহৃত ফ্রিকোয়েন্সি রেঞ্জ জুড়ে সংকেত শক্তি বজায় রাখা নিশ্চিত করারিটার্ন লস স্পেসিফিকেশনগুলি ফ্রিকোয়েন্সি ব্যান্ড অনুযায়ী পরিবর্তিত হয় (১-৩০ মেগাহার্জ এ -১৮ ডিবি, ৪০ মেগাহার্জ এ -১৬ ডিবি, ৫০ মেগাহার্জ এ -১৪ ডিবি এবং ৬০-৮০ মেগাহার্জ এ -১২ ডিবি), যাতে সংকেত প্রতিফলনকে সর্বনিম্ন রাখা যায়,ডেটা ত্রুটি হ্রাস.
সিগন্যাল জোড়াগুলির মধ্যে ক্রস-টালক ভালভাবে নিয়ন্ত্রিত, 30MHz এ -45dB থেকে -35dB এ 100MHz পর্যন্ত স্পেসিফিকেশন সহ, চমৎকার চ্যানেল বিচ্ছেদ প্রদান করে। একইভাবে,সাধারণ মোড প্রত্যাখ্যান 30 মেগাহার্টজে -35 ডিবি থেকে 100 মেগাহার্টজে -25 ডিবি পর্যন্ত, কার্যকরভাবে ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ হ্রাস করে। নিরোধক 1500Vrms (হাইপট পরীক্ষা) এ নামকরণ করা হয়, ভোল্টেজ সার্জগুলির বিরুদ্ধে শক্তিশালী সুরক্ষা প্রদান করে এবং বিভিন্ন অ্যাপ্লিকেশনগুলিতে নিরাপত্তা নিশ্চিত করে।
এলিংক-পিপি, আমরা আধুনিক নেটওয়ার্কিং চাহিদা জন্য মাপসই উচ্চ কর্মক্ষমতা RJ45 সমাধান বিশেষজ্ঞঃ
