LFE8657 একক পোর্ট 10/100Base-T SMT ইথারনেট ট্রান্সফরমার মডিউল

LFE8657 10/100 বেস-টি ট্রান্সফরমার

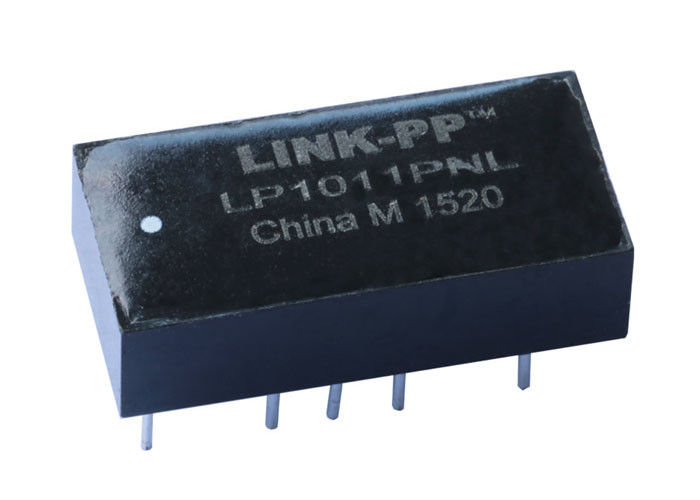

দ্যLFE8657এটি একটি প্রিমিয়াম গ্রেড, একক পোর্টডিস্ক্রিট ম্যাগনেটিক ইথারনেট ট্রান্সফরমারLINK-PP দ্বারা ডিজাইন এবং নির্মিত।১০/১০০ বেস-টি (ফাস্ট ইথারনেট)ফিজিক্যাল লেয়ার (পিএইচওয়াই) অ্যাপ্লিকেশনগুলির জন্য, এই পৃষ্ঠ-মাউন্ট (এসএমটি) উপাদানটি নির্বিঘ্নে বিচ্ছিন্নতা ট্রান্সফরমার এবং সাধারণ-মোড শকগুলিকে একটি কমপ্যাক্ট 16-পিনের পদচিহ্নের মধ্যে একীভূত করে।

PHY ট্রান্সিভার এবং RJ45 সংযোগকারীর মধ্যে একটি অত্যন্ত নির্ভরযোগ্য ইন্টারফেস হিসাবে কাজ করে, LFE8657 অত্যন্ত গুরুত্বপূর্ণ 1500Vrms বৈদ্যুতিক বিচ্ছিন্নতা প্রদানের সময় ব্যতিক্রমী সংকেত অখণ্ডতা নিশ্চিত করে।এটি একটি ইন্ডাস্ট্রি স্ট্যান্ডার্ড উপাদান, ব্যাপকভাবে প্রত্যক্ষ ড্রপ-ইন প্রতিস্থাপন (ক্রস রেফারেন্স) হিসাবে স্বীকৃতঅন্যান্য প্রধানধারার 10/100M চৌম্বক, এটি হার্ডওয়্যার ডিজাইনার এবং ক্রয় পরিচালকদের জন্য একটি আদর্শ পছন্দ যা মানের উপর আপস না করে তাদের BOM (উপাদান বিল) অপ্টিমাইজ করতে চায়।

মূল বৈশিষ্ট্য

1. উচ্চতর সংকেত অখণ্ডতা এবং বৈদ্যুতিক কর্মক্ষমতা

• স্ট্যান্ডার্ডাইজড ম্যাগনেটিক্স:টিএক্স এবং আরএক্স উভয় চ্যানেলে একটি 1CT: 1CT ঘূর্ণন অনুপাত বৈশিষ্ট্যযুক্ত, 8mA ডিসি পক্ষপাতের সাথে 350μH এর সর্বনিম্ন ওপেন সার্কিট ইন্ডাক্ট্যান্স (ওসিএল) সরবরাহ করে।এটি শীর্ষস্থানীয় ফাস্ট ইথারনেট PHY আইসিগুলির সাথে নিখুঁত প্রতিবন্ধকতা মেলে এবং সামঞ্জস্যতা নিশ্চিত করে (e.g., রিয়েলটেক, মাইক্রোচিপ, টিআই) ।
• শক্তিশালী আইসোলেশন সুরক্ষাঃপর্যন্ত প্রদান করে1500 ভিআরএম হাইপট বিচ্ছিন্নতা, সংবেদনশীল ডাউনস্ট্রিম আইসিগুলিকে বজ্রপাত, গ্রাউন্ড লুপ এবং ইলেক্ট্রোস্ট্যাটিক ডিসচার্জ (ইএসডি) এর বিরুদ্ধে রক্ষা করে।
• চমৎকার ইএমআই হ্রাসঃইন্টিগ্রেটেড সাধারণ-মোড শকগুলি কমপক্ষে -30 ডিবি সাধারণ মোড প্রত্যাখ্যান অনুপাত (সিএমআরআর) সরবরাহ করে, কার্যকরভাবে উচ্চ-ফ্রিকোয়েন্সি গোলমাল ফিল্টার করে এবং দীর্ঘ ক্যাবল রানগুলিতে কম বিট-ত্রুটি হার নিশ্চিত করে।

2. এসএমটি ম্যানুফ্যাকচারিং এর জন্য অপ্টিমাইজড

• স্বয়ংক্রিয় সমাবেশ প্রস্তুতঃস্ট্যান্ডার্ড প্যাকেজিংটেপ অ্যান্ড রিল (টি অ্যান্ড আর), 16-পিনের এসএমটি ডিজাইনটি উচ্চ-গতির পিক-অ্যান্ড-প্লেস মেশিনগুলির জন্য সম্পূর্ণরূপে অনুকূলিত করা হয়েছে, ইএমএস (ইলেকট্রনিক ম্যানুফ্যাকচারিং সার্ভিসেস) সরবরাহকারীদের জন্য উত্পাদন থ্রুপুটকে উল্লেখযোগ্যভাবে বাড়িয়ে তোলে।
• তাপীয় স্থিতিশীলতাঃইউএল ৯৪ভি-০ রেটযুক্ত থার্মোপ্লাস্টিক হাউজটি বিকৃতি বা কর্মক্ষমতা হ্রাস ছাড়াই স্ট্যান্ডার্ড সীসা মুক্ত রিফ্লো সোল্ডারিং প্রোফাইলগুলি সহ্য করতে ডিজাইন করা হয়েছে।

3সরবরাহ শৃঙ্খলের নিরাপত্তা ও সম্মতি

• গ্লোবাল সার্টিফিকেশনঃসম্পূর্ণরূপে RoHS এবং REACH পরিবেশগত নির্দেশাবলীর সাথে সামঞ্জস্যপূর্ণ, এবং ISO- প্রত্যয়িত সুবিধাগুলিতে উত্পাদিত, আপনার চূড়ান্ত পণ্যগুলি বিশ্বব্যাপী বাজারে প্রবেশের প্রয়োজনীয়তা পূরণ করে তা নিশ্চিত করে।
• খরচ-কার্যকর ক্রস রেফারেন্সঃস্ট্যান্ডার্ড ১০/১০০এম ট্রান্সফরমারগুলির জন্য অত্যন্ত নির্ভরযোগ্য, ব্যয়বহুল বিকল্প হিসাবে কাজ করে, স্থিতিশীল সীসা সময় এবং বিস্তৃত কারখানার স্টক সরবরাহ করে।

টেকনিক্যাল স্পেসিফিকেশন

1সাধারণ এবং প্যাকেজিং পরামিতি

2. বৈদ্যুতিক ও চৌম্বকীয় বৈশিষ্ট্য (@ 25°C)

LFE8657 SMT চৌম্বকীয় ট্রান্সফরমার অঙ্কন
