পণ্যের বিবরণ
উৎপত্তি স্থল: Guangdong, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,RoHS,Reach,ISO
মডেল নম্বার: LP5004NLE
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 400/2000/10 কে / 25 কে
মূল্য: $0.06-$3.2
প্যাকেজিং বিবরণ: টিএন্ডআর
ডেলিভারি সময়: স্টক
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 3KK / মাস
স্পেসিফিকেশন: |
LP5004NLE |
ইথারনেট: |
1000 BASE-T |
পটভূমি: |
SMD |
মেজার: |
17.70x15.80x6.60mm |
নমুনা: |
বিনামূল্যে |
তাপমাত্রা: |
0 ℃ থেকে + 70 ℃ |
আর্কাইভ Disponibili: |
পিডিএফ / 3D / ISG / STP / ধাপ / উপাত্তপত্র |
স্পেসিফিকেশন: |
LP5004NLE |
ইথারনেট: |
1000 BASE-T |
পটভূমি: |
SMD |
মেজার: |
17.70x15.80x6.60mm |
নমুনা: |
বিনামূল্যে |
তাপমাত্রা: |
0 ℃ থেকে + 70 ℃ |
আর্কাইভ Disponibili: |
পিডিএফ / 3D / ISG / STP / ধাপ / উপাত্তপত্র |
বিস্তারিত তথ্য:

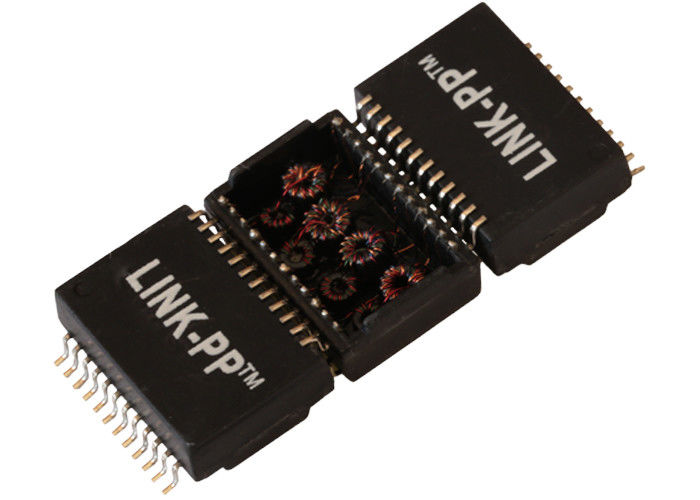

LP5004NLE গিগাবিট চুম্বক ট্রান্সফরমার 1 পোর্ট সারফেস মাউন্টিং | |
LINK -PP অংশ সংখ্যা | LP5004NLE |
গতি | 1000BASE-টি |
পোর্ট সংখ্যা | একক |
অ্যাপ্লিকেশন - ল্যান | ইথারনেট (নোয়ান PoE) |
প্যাকেজ | SMD ও |
তাপমাত্রা | 0 ℃ থেকে + 70 ℃ |
AutomDX | হ্যাঁ |
মন্তব্য | একই হিসাবে এনএল সংস্করণ |
কনফিগারেশন RX | টি, সি, এস |
কনফিগারেশন TX | টি, সি, এস |
নির্মাণ | উন্মুক্ত কাঠামো |
পোর্ট প্রতি কোণ | 8 |
প্যাকেজ উচ্চতা (ইঞ্চি) | 0,260 |
প্যাকেজ উচ্চতা (মিমি) | 6,60 |
প্যাকেজ দৈর্ঘ্য (ইঞ্চি) | 0,697 |
প্যাকেজ দৈর্ঘ্য (মিমি) | 17.7 |
প্যাকেজ প্রস্থ (ইঞ্চি) | 0,496 |
প্যাকেজ প্রস্থ (মিমি) | 12.6 |
অনুপাত RX চালু | 1CT: 1CT |
প্রবণতা TX টি | 1CT: 1CT |
কেন আমাদের নির্বাচন করেছে
ইন্টিগ্রেটেড RJ45 সংযোগকারী এবং আলাদা চৌম্বক ট্রান্সফরমার বিশ্ব নেতা সরবরাহকারী
পেশাগত শংসাপত্র
• আইএসও 9001: ২008
• উল সার্টিফিকেশন
• Cetitifaction পৌঁছানোর
• RoHS সম্মতি
• সক্রিয় পরিবেশগত নীতি
100% নিশ্চিত Qualtiy
• কঠোর নিয়ন্ত্রণ অধীনে নির্মিত।
• 100% পরীক্ষিত (শুধু মাত্র ব্যাচ পরীক্ষিত হয়নি)
• লিংক -পিপি 9 বছর জন্য টিই (Tyco) ই এম হয়
• সফল গ্রাহক: টেক্সাস ইন্সট্রুমেন্টস স্যামসাং সিএসও সিমেন্স এবং ইন্টেল ...
• লিংক-পিপি হল টিআই (টেক্সাস ইন্সট্রুমেন্টস) এর পছন্দের সরবরাহকারী
• গুণ গ্যারান্টি: 6 বছর
প্রতিযোগী মূল্য এবং পরিষেবা
• পালস ট্যালো হালো এবং আম্পিনোলের তুলনায় আরো প্রতিযোগিতামূলক মূল্য
• ডেলিভারি সময়: অর্ডারের পর 2-3 সপ্তাহ
• বিনামূল্যে নমুনা পাওয়া যায়
• গ্রাহক প্রয়োজনীয়তা জন্য নতুন নকশা প্রদান
• ডিওএল ইউ.পি. ডেইডএক্স বা টিএনটি এর মাধ্যমে 90% বন্ধের খরচ
LINK- পিপি কর্পোরেট নীতি
• কর্পোরেট লক্ষ্য গ্রাহক সন্তুষ্টি সর্বোচ্চ স্তরের অর্জন করা হয়
গুণ, ডেলিভারি এবং পরিষেবা মধ্যে ক্রমাগত উন্নতির মাধ্যমে
• লিংক-পিপি প্রতি কর্মচারী থেকে প্রতিশ্রুতিবদ্ধ এবং গুণ কর্মক্ষমতা আশা করা হয়
• কোম্পানি স্ট্যান্ডার্ড ত্রুটি-মুক্ত পণ্য এবং সেবা
পরীক্ষার বিবরণী | ফটকা খেলা | 1 | 2 | 3 | পরীক্ষা ফেইকু | |||||||||||
T1 এর | T2 | T3 | T4 | T1 এর | T2 | T3 | T4 | T1 এর | T2 | T3 | T4 | |||||
ওসিএল (TH2818 দ্বারা পরীক্ষা) | 350uH মিনিট | 620 | 609 | 580 | 594 | 602 | 597 | 605 | 600 | 576 | 563 | 578 | 580 | 100KHz 0.1V 8mA | ||
ঘূর্ণন অনুপাত (TH2818 দ্বারা পরীক্ষা) | 1CT:1CT | ঠিক আছে | ঠিক আছে | ঠিক আছে | ঠিক আছে | ঠিক আছে | ঠিক আছে | ঠিক আছে | ঠিক আছে | ঠিক আছে | ঠিক আছে | ঠিক আছে | ঠিক আছে | --- | ||
সন্নিবেশ ক্ষতি (HP8712ET দ্বারা পরীক্ষা) | -1.0 ডিবি MAX | -0,30 | -0,29 | -0,27 | -0,25 | -0,38 | -0,35 | -0,33 | -0,35 | -0,30 | -0,28 | -0,31 | -0,29 | 1-100MHz | ||
প্রত্যাবর্তন ক্ষতি (HP8712ET দ্বারা পরীক্ষা) | -18 ডিবি MIN | -22,7 | -23,4 | -22,2 | -21,8 | -23,0 | -22,9 | -23,4 | -21,8 | -20,6 | -21,2 | -21,4 | -20,2 | 1-40MHz | ||
-16 ডিবি মিনিট | -19,4 | -17,9 | -18,6 | -19,3 | -17,9 | -17,8 | -18,3 | -18,5 | -18,7 | -18,0 | -18,4 | -18,0 | 50MHz | |||
-12 ডিবি MIN | -16,1 | -15,6 | -15,5 | -15,8 | -15,8 | -15,1 | -15,8 | -15,5 | -15,3 | -15,2 | -15,6 | -15,4 | 60-80MHz | |||
-10 ডিবি MIN | -15,0 | -15,1 | -15,0 | -15,0 | -14,9 | -14,3 | -14,1 | -14,3 | -15,2 | -15,0 | -15,0 | -15,1 | 100MHz | |||
Crosstalk (HP8712ET দ্বারা পরীক্ষা) | -45 ডিবি MIN | -52,1 | -50,3 | -49,8 | -48,9 | -49,3 | -50,3 | 30MHz | ||||||||
-40 ডিবি MIN | -44,7 | -43,9 | -44,0 | -42,9 | -43,4 | -44,2 | 60MHz | |||||||||
-35 ডিবি মিনিট | -39,8 | -38,6 | -38,1 | -38,7 | -39,5 | -38,9 | 100MHz | |||||||||
DCMR (HP8712ET দ্বারা পরীক্ষা) | -43 ডিবি MIN | -58,3 | -57,6 | -56,4 | -56,0 | -58,7 | -56,9 | -57,2 | -56,7 | -50,2 | -51,6 | -50,9 | -51,3 | 30MHz | ||
-37 ডিবি MIN | -44,6 | -44,2 | -40,9 | -39,8 | -43,1 | -42,7 | -45,0 | -43,9 | -42,5 | -41,8 | -42,5 | -41,8 | 60MHz | |||
-33 ডিবি MIN | -38,2 | -37,5 | -35,9 | -35,6 | -37,3 | -36,0 | -38,7 | -38,3 | -37,9 | -37,6 | -38,2 | -37,9 | 100MHz | |||
হিপোট (WB2670A দ্বারা পরীক্ষা) | 1500Vrms | ঠিক আছে | ঠিক আছে | ঠিক আছে | ঠিক আছে | ঠিক আছে | ঠিক আছে | ঠিক আছে | ঠিক আছে | ঠিক আছে | ঠিক আছে | ঠিক আছে | ঠিক আছে | এসইসি থেকে প্রাইরি |
