পণ্যের বিবরণ
উৎপত্তি স্থল: Guangdong, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,RoHS,Reach,ISO

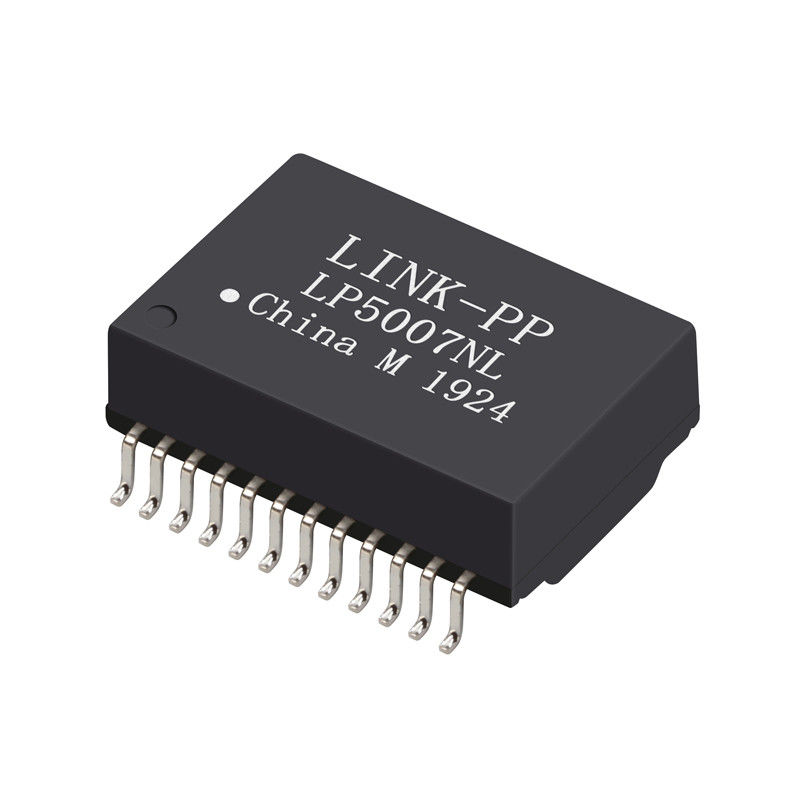

মডেল নম্বার: LP5007NL
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 400/2000/10 কে / 25 কে
মূল্য: $0.06-$3.2
প্যাকেজিং বিবরণ: টিএন্ডআর
ডেলিভারি সময়: স্টক
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 3KK / মাস
পদ: |
30FB-22NL |
ক্রস পিএন: |
LP5007NL |
পিন নং: |
24 পিন |
ক্রম: |
একক পোর্ট গিগ ট্রান্সফর্মার |
সমাপ্তির স্টাইল: |
SMD ও / শ্রীমতি |
বিচ্ছিন্নতা ভোল্টেজ:: |
1500V |
নমুনা: |
বিনামূল্যে অফার |
ক্রস পার্ট: |
30FB-22NL = LP5007NL |
জীবনচক্র: |
20 বছরের বেশি |
পদ: |
30FB-22NL |
ক্রস পিএন: |
LP5007NL |
পিন নং: |
24 পিন |
ক্রম: |
একক পোর্ট গিগ ট্রান্সফর্মার |
সমাপ্তির স্টাইল: |
SMD ও / শ্রীমতি |
বিচ্ছিন্নতা ভোল্টেজ:: |
1500V |
নমুনা: |
বিনামূল্যে অফার |
ক্রস পার্ট: |
30FB-22NL = LP5007NL |
জীবনচক্র: |
20 বছরের বেশি |
বৈদ্যুতিক স্পেসিফাই কেটস @ 25 ডিগ্রি সেন্টিগ্রেড
আনয়ন ........................... 350 µH মিনিট।
8 এমএ ডিসি বায়াস @ 100 কেএইচজেড, 0.2 ভি
ফুটো ইন্ডাক্ট্যান্স .......... 0.50 µH সর্বোচ্চ।
@ 100 কেএইচজেড, 0.2 ভি
ইন্টারওয়াইন্ডিং ক্যাপাসিট্যান্স ........ 25 পিএফ টাইপ।
@ 100 কেএইচজেড, 0.2 ভি
ডিসি প্রতিরোধ .................... 0.90 Ω সর্বোচ্চ।
প্রবেশের ক্ষতি ..................... 0.3-100 মেগাহার্টজ
-1.1 ডিবি সর্বোচ্চ।
রিটার্ন লস (ডিবি মিনিট)
0.3-30 মেগাহার্টজ .....................................- 18
40 মেগাহার্টজ .........................................- 14.4
50 মেগাহার্টজ .........................................- 13.1
60-80 মেগাহার্টজ ......................................- 12
ক্রস টক (ডিবি মিনিট)
0.3-30 মেগাহার্টজ .....................................- 35
60-100 মেগাহার্টজ ....................................- 28
সাধারণ মোড প্রত্যাখ্যান (ডিবি মিনিট)
0.3-30 মেগাহার্টজ .....................................- 40
60 মেগাহার্টজ ............................................- 35
80-100 মেগাহার্টজ ....................................- 30
অনুপাত ঘুরিয়ে দেয় ........................... 1 সিটি: 1 ± 5%
বিচ্ছিন্ন হাই-পট .... 1500 ভ্যাক 1 এমএ 1 সেকেন্ড।
অপারেটিং তাপমাত্রা
.................................. -40 ° C থেকে +85। C
|
এমএফআর প্যাকেজের বিবরণ
|
ROHS সম্মতি
|
|
কমপ্লায়েন্ট পৌঁছান
|
হ্যাঁ
|
|
EU RoHS অনুগত
|
হ্যাঁ
|
|
স্থিতি
|
20 বছরেরও বেশি সময় ধরে সক্রিয়
|
|
ট্রান্সফর্মার প্রকার
|
ডেটাকম ট্রান্সফর্মার
|
|
প্রয়োগ
|
ল্যান;10/100/1000 বেস-টি;অন্যটি
|
|
বিচ্ছিন্নতা ভোল্টেজ
|
1500.0 ভি
|
|
লিঙ্ক-পিপি ক্রস
|
LP5007NL সিরিজ সমতুল্য ক্রস
|
|
ফাইল উপলব্ধ
|
ডাটাশিট / পিডিএফ, 3 ডি পদক্ষেপ / আইজিএস
|
|
উত্পাদনকারী সিরিজ
|
পিন অ্যানালগ থেকে পিটি 61020EL ক্রস পিন
|
|
মাউন্টিং বৈশিষ্ট্য
|
মাউন্ট থাকবে
|
|
কার্য সংখ্যা Number
|
ঘ
|
|
অপারেটিং তাপমাত্রা-মিন
|
-40.0 সেল
|
|
অপারেটিং তাপমাত্রা-সর্বোচ্চ
|
85.0 সেল
|
|
প্যাকিং পদ্ধতি
|
টেপ এবং রিল 350 পিসি / রিল
|
|
শারীরিক মাত্রা
|
L17.62XB12.2XH6.0 (মিমি)
|
|
প্রাথমিক আনয়ন
|
350.0 µH
|
|
টার্মিনাল সমাপ্তি
|
টিন
|
|
অনুপাত পরিণত হয় (এনপি: এনএস)
|
1 টিসিটি: 1;1 টিসিটি: 1
|
|
উচ্চতা
|
6.0 মিমি
|
|
দৈর্ঘ্য
|
17.62 মিমি
|
|
প্রস্থ
|
12.2 মিমি
|
|
অতিরিক্ত বৈশিষ্ট্য
|
উচ্চতর সময়সীমা অস্থায়ী এছাড়াও অন্তর্ভুক্ত
|
