পণ্যের বিবরণ
উৎপত্তি স্থল: Guangdong, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,RoHS,Reach,ISO
মডেল নম্বার: G2401CG
দলিল: LP82440ANL.pdf
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 400/2000/10 কে / 25 কে
মূল্য: $0.06-$3.2
প্যাকেজিং বিবরণ: টিএন্ডআর
ডেলিভারি সময়: স্টক
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 3KK / মাস
PN.1: |
G2401CG |
ট্রান্সফরমার টাইপ: |
বিচ্ছিন্নতা এবং ডেটা ইন্টারফেস |
মোড় অনুপাত: |
1CT : 1CT |
হিপট: |
1500 ভিআরএমএস |
ব্যাপক উৎপাদন: |
LP82440ANL |
আর্কিভি ডিসপোনিবিলি: |
PDF/3D/ISG/Stp/ধাপ/ডেটাশিট |
PN.1: |
G2401CG |
ট্রান্সফরমার টাইপ: |
বিচ্ছিন্নতা এবং ডেটা ইন্টারফেস |
মোড় অনুপাত: |
1CT : 1CT |
হিপট: |
1500 ভিআরএমএস |
ব্যাপক উৎপাদন: |
LP82440ANL |
আর্কিভি ডিসপোনিবিলি: |
PDF/3D/ISG/Stp/ধাপ/ডেটাশিট |

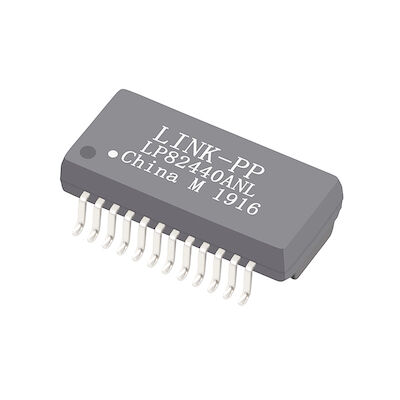

The G2401CG হল একটি শিল্প-মান, উচ্চ-কার্যক্ষমতাসম্পন্ন একক-পোর্ট গিগাবিট ইথারনেট (100/1000 BASE-T) বিচ্ছিন্ন সারফেস-মাউন্ট পালস ট্রান্সফরমার মডিউল। একটি আল্ট্রা-লো-প্রোফাইল 24-পিন SOP (4.5 মিমি সর্বোচ্চ উচ্চতা) ওপেন-হেডার প্যাকেজে আবৃত, এটি 4টি প্রতিসম 1CT:1CT বিচ্ছিন্নকরণ চ্যানেল এবং কেবল-সাইড কমন-মোড চোকগুলিকে একীভূত করে। নেটওয়ার্ক রাউটার, মাল্টি-পোর্ট সুইচ, ক্যারিয়ার-গ্রেড টেলিকম কার্ড এবং এমবেডেড IPC মাদারবোর্ডের জন্য প্রকৌশলী, এটি 1500 Vrms ডাইইলেকট্রিক আইসোলেশন এবং 0.5–100 MHz বর্ণালীতে উন্নত সংকেত ট্রান্সমিশন মার্জিন সরবরাহ করে।
| প্যারামিটার | স্পেসিফিকেশন | ইঞ্জিনিয়ারিং সুবিধা |
|---|---|---|
| ইথারনেট স্ট্যান্ডার্ড | 100/1000 BASE-T (গিগাবিট) | উচ্চ-থ্রুপুট সংযোগের জন্য IEEE 802.3ab এর সাথে সম্পূর্ণ সম্মতি |
| প্যাকেজ টাইপ | 24-পিন SOP সারফেস মাউন্ট (SMD) | উচ্চ-গতির স্বয়ংক্রিয় SMT-এর জন্য প্রমিত 0.99 মিমি পিচ ফুটপ্রিন্ট |
| প্যাকেজ উচ্চতা | 4.5 মিমি সর্বোচ্চ | লো-প্রোফাইল PCIe কার্ড, ব্লেড এবং থিন ক্লায়েন্টদের জন্য আল্ট্রা-থিন প্রোফাইল |
| টার্নস রেশিও | 1CT : 1CT (±5%) (সমস্ত 4 জোড়া) | ভোল্টেজ-মোড এবং কারেন্ট-মোড PHY-এর জন্য প্রতিসম ম্যাচিং |
| ইনডাকট্যান্স (OCL) | 350 µH ন্যূনতম (@ 100 kHz, 0.2 V, 8 mA DC) | অसंतুলিত লাইন অবস্থার অধীনে চৌম্বকীয় কোর স্যাচুরেশন থেকে অনাক্রম্য |
| ইনসারশন লস | -1.1 dB সর্বোচ্চ (0.5 ~ 100 MHz) | বর্ধিত Cat5e/Cat6 কেবল রানের উপর দিয়ে কম সংকেত অ্যাটেনুয়েশন |
| রিটার্ন লস (100 Ω) | -18 dB ন্যূনতম (0.5 ~ 40 MHz) | উচ্চ ইম্পিডেন্স ম্যাচিং; সংকেত প্রতিফলন এবং জিটার কমিয়ে দেয় |
| আইসোলেশন ভোল্টেজ | 1500 Vrms ন্যূনতম | লাইন সার্জ থেকে PHY চিপগুলিকে রক্ষা করে শক্তিশালী গ্যালভানিক আইসোলেশন |
| অপারেটিং টেম্প | 0°C থেকে +70°C (কমার্শিয়াল গ্রেড) | সাধারণ নেটওয়ার্কিং এবং কনজিউমার অ্যাপ্লায়েন্সের জন্য যাচাইকৃত পারফরম্যান্স |
| প্যারামিটার | পরীক্ষার শর্ত | স্পেসিফিকেশন মান |
|---|---|---|
| টার্নস রেশিও | 100 kHz, 0.2 V | 1CT : 1CT (±5%) |
| ওপেন সার্কিট ইন্ডাকট্যান্স (OCL) | 100 kHz, 0.2 V, 8 mA DC বায়াস | 350 µH ন্যূনতম |
| ইনসারশন লস | 0.5 ~ 100 MHz | -1.1 dB সর্বোচ্চ |
| রিটার্ন লস (100 Ω লোড) | 0.5 ~ 40 MHz | -18.0 dB ন্যূনতম |
| রিটার্ন লস (100 Ω লোড) | 40.1 ~ 100 MHz | -12 + 20 log(f/80 MHz) dB |
| ক্রস টক | 0.5 ~ 40 MHz | -35.0 dB ন্যূনতম |
| ক্রস টক | 40.1 ~ 100 MHz | -30.0 dB ন্যূনতম |
| কমন মোড রিজেকশন রেশিও (CMRR) | 0.5 ~ 100 MHz | -30.0 dB ন্যূনতম |
| ডাইইলেকট্রিক হাই-পট (আইসোলেশন) | প্রাইমারি থেকে সেকেন্ডারি (60 সেকেন্ড) | 1500 Vrms ন্যূনতম |
| অপারেটিং টেম্পারেচার রেঞ্জ | অ্যাম্বিয়েন্ট | 0°C থেকে +70°C |
G2401CG চারটি প্রতিসম ডিফারেনশিয়াল চ্যানেলকে একীভূত করে। সমন্বিত কমন মোড চোকগুলি (CMC) সিস্টেম গ্রাউন্ডে পৌঁছানোর আগে উচ্চ-ফ্রিকোয়েন্সি কমন-মোড EMI নয়েজ দূর করার জন্য লাইন সাইডে (পিন 13–24) স্থাপন করা হয়েছে।
| IEEE 802.3ab গিগাবিট ইথারনেট সহ ইথারনেট ট্রান্সফরমার | |||
|---|---|---|---|
| 0875-1G2T-E3 | HN2436G | 749020020A | G2401CG |
| G2401CG | 7490101120 | G2401CG | HX2326FNL |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | HN2436G |
| HX2326NL | 749020023 | 7490101120 | 749020023 |
| HN2436G | HN2436G | S560-6600-GG | S553-6500-43 |
| 749020020A | 7490101120 | LP82440ANL | S553-6500-44 |
| HX1225FNL | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| G4802CG | G4802CG | 749020023 | S553-6500-55 |
| HN2436G | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| LP82440ANL | G2401CG | 7490101120 | 749020020A |
উত্তর: G2401CG একটি বিচ্ছিন্ন সারফেস-মাউন্ট (SMD) ট্রান্সফরমার মডিউল যা একটি সমন্বিত RJ45 জ্যাক ছাড়াই আসে। এটি সরাসরি PCB-তে সোল্ডার করা হয়, যা হার্ডওয়্যার ইঞ্জিনিয়ারদের এটিকে মাল্টি-পোর্ট RJ45 কানেক্টর (যেমন 1x4 বা 2x8 গ্যাংড জ্যাক) বা কাস্টম লো-প্রোফাইল কানেক্টরের সাথে যুক্ত করার অনুমতি দেয়, যেখানে একটি Magjack ট্রান্সফরমার এবং কানেক্টরকে একটি একক বাল্কি হাউজিং-এ একত্রিত করে।
উত্তর: হ্যাঁ। G2401CG একটি অভিন্ন 24-পিন SOP লেআউট, 0.99 মিমি পিন পিচ, 1CT:1CT টার্নস রেশিও এবং 350 µH ইন্ডাকট্যান্স বৈশিষ্ট্যযুক্ত, যা এটিকে আপনার বিদ্যমান PCB আর্টওয়ার্কে কোনও পরিবর্তন ছাড়াই একটি নিখুঁত পিন-টু-পিন, ড্রপ-ইন প্রতিস্থাপন করে তোলে।
উত্তর: 4.5 মিমি এর আল্ট্রা-লো-প্রোফাইল উচ্চতা G2401CG কে অত্যন্ত সংকীর্ণ উল্লম্ব স্থানগুলিতে ফিট করতে দেয়, যেমন লো-প্রোফাইল PCIe এক্সপেনশন কার্ড, ব্লেড সার্ভার, কমপ্যাক্ট সেট-টপ বক্স এবং থিন-ক্লায়েন্ট নেটওয়ার্কিং টার্মিনাল।
