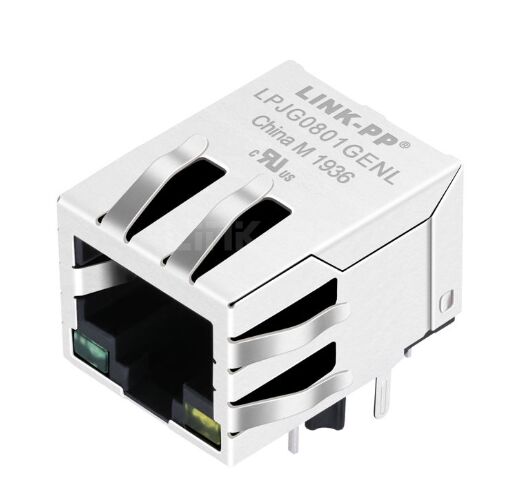

48F-01GYD2NL 1000BASE-T RJ45 ম্যাগনেটিক জ্যাক সিঙ্গেল পোর্ট থ্রু হোল

48F-01GYD2NL হল একটি সিঙ্গেল পোর্ট 1000BASE-T RJ45 MagJack যাতে ইন্টিগ্রেটেড ম্যাগনেটিক্স, থ্রু-হোল প্যাকেজ, RoHS কমপ্লায়েন্স এবং নির্ভরযোগ্য ইথারনেট সংযোগের জন্য 6u” গোল্ড প্লেটিং রয়েছে।

48F-01GYD2NL 1000BASE-T RJ45 MagJack ওভারভিউ

The 48F-01GYD2NL RJ45 1000BASE-T MagJack হল একটি সিঙ্গেল পোর্ট মডুলার ইথারনেট কানেক্টর যাতে ইন্টিগ্রেটেড ম্যাগনেটিক্স রয়েছে, যা স্থিতিশীল গিগাবিট নেটওয়ার্ক পারফরম্যান্সের জন্য ডিজাইন করা হয়েছে। এই থ্রু-হোল RJ45 জ্যাকটি ল্যান অ্যাপ্লিকেশনগুলির জন্য তৈরি করা হয়েছে যেখানে সিগন্যাল ইন্টিগ্রিটি, EMI পারফরম্যান্স এবং দীর্ঘমেয়াদী স্থায়িত্ব গুরুত্বপূর্ণ।

RoHS কমপ্লায়েন্স, 6u” গোল্ড প্লেটিং6u” গোল্ড প্লেটিংথ্রু-হোল মাউন্টিং ডিজাইন সহ, খুঁজছেন, 48F-01GYD2NL1000BASE-T ইথারনেট সংযোগ প্রয়োজন।কেন 48F-01GYD2NL RJ45 MagJack বেছে নেবেন?

The

The মডুলার জ্যাক এবং ম্যাগনেটিক ট্রান্সফরমার ফাংশনগুলিকে একটি ইন্টিগ্রেটেড কম্পোনেন্টে একত্রিত করে। এটি পিসিবি ডিজাইনকে সহজ করতে, বোর্ডের স্থান কমাতে এবং অ্যাসেম্বলি দক্ষতা উন্নত করতে সাহায্য করে।মূল সুবিধাগুলির মধ্যে রয়েছে:

ইন্টিগ্রেটেড ম্যাগনেটিক্স

• 1000BASE-T ইথারনেট1000BASE-T ইথারনেট
• সিঙ্গেল পোর্ট RJ45 কমপ্যাক্ট লেআউটের জন্য ডিজাইন
• থ্রু-হোল প্যাকেজ সুরক্ষিত পিসিবি মাউন্টিংয়ের জন্য
• RoHS সংস্করণ পরিবেশগতভাবে কমপ্লায়েন্ট ডিজাইনের জন্য
• 6u” গোল্ড প্লেটিং উন্নত যোগাযোগ নির্ভরযোগ্যতার জন্য
• লিঙ্ক/অ্যাক্টিভিটি সূচকের জন্য LED সমর্থন
• শিল্প এবং নেটওয়ার্কিং পরিবেশ জুড়ে স্থিতিশীল অপারেশনের জন্য ডিজাইন করা হয়েছে

48F-01GYD2NL RJ45 উইথ ম্যাগনেটিক্স স্পেসিফিকেশন

টেকনিক্যাল স্পেসিফিকেশন

ইলেকট্রিক্যাল স্পেসিফিকেশন 25°C এ

গিগাবিট ইথারনেট ট্রান্সমিশনের জন্য নির্ভরযোগ্যভাবে ডিজাইন করা, 48F-01GYD2NL RJ45 কানেক্টর উইথ ম্যাগনেটিক্স প্রয়োজনীয় ফ্রিকোয়েন্সি রেঞ্জ জুড়ে শক্তিশালী বৈদ্যুতিক পারফরম্যান্স সরবরাহ করে।

1. টার্নস রেশিও: 1CT:1CT (±5%)

2. ইন্ডাকটেন্স: 350 μH ন্যূনতম 100 kHz, 0.1 V, 8 mA এ

3. ইনসারশন লস: -1.2 dB সর্বোচ্চ (0.3–100 MHz)

4. রিটার্ন লস:

• -16 dB ন্যূনতম (1–30 MHz)
• -13.5 dB ন্যূনতম (40 MHz)
• -11.5 dB ন্যূনতম (50 MHz)
• -10 dB ন্যূনতম (60–80 MHz)

5. ক্রসস্টক:

• -40 dB ন্যূনতম (30 MHz)
• -36 dB ন্যূনতম (60 MHz)
• -30 dB ন্যূনতম (100 MHz)

6. কমন মোড রিজেকশন:

• -35 dB ন্যূনতম (30 MHz)
• -32 dB ন্যূনতম (60 MHz)
• -30 dB ন্যূনতম (100 MHz)

7. হাই-পট / আইসোলেশন ভোল্টেজ: 1500 Vrms / 0.5 mA / 60 সেকেন্ড বা 1650 Vrms / 0.5 mA / 2 সেকেন্ড

48F-01GYD2NL ডেটাশিট

48F-01GYD2NL RJ45 ডেটাশিট - মেকানিক্যাল

48F-01GYD2NL RJ45 কানেক্টর ডেটাশিট - স্কিম্যাটিক

48F-01GYD2NL মেটেরিয়াল এবং কনস্ট্রাকশন বিস্তারিত

The 48F-01GYD2NL MagJack দীর্ঘ পরিষেবা জীবন এবং ধারাবাহিক বৈদ্যুতিক পারফরম্যান্স সমর্থন করার জন্য টেকসই উপকরণ দিয়ে তৈরি।

প্রধান উপকরণ

• হাউজিং মেটেরিয়াল: নাইলন 66, UL94V-0, কালো
• ইনসার্ট মেটেরিয়াল: ফসফর ব্রোঞ্জ C5210 EH, 0.35 মিমি পুরুত্ব
• ইনসার্ট বেস: PBT GF, UL94V-0
• বোর্ড মেটেরিয়াল: PBT GF, UL94V-0
• কন্টাক্ট মেটেরিয়াল: ফসফর ব্রোঞ্জ C5210 EH, 0.35 মিমি পুরুত্ব
• মেটাল শিল্ড: ব্রাস C2680 নিকেল প্লেটিং সহ

প্লেটিং

• নিকেল
• 100% টিন
• গোল্ড প্লেটিং উপলব্ধ 3u” থেকে 50u” পর্যন্ত, 6u” এই সংস্করণের জন্য নির্দিষ্ট করা হয়েছে

LED এবং পিন লেআউট

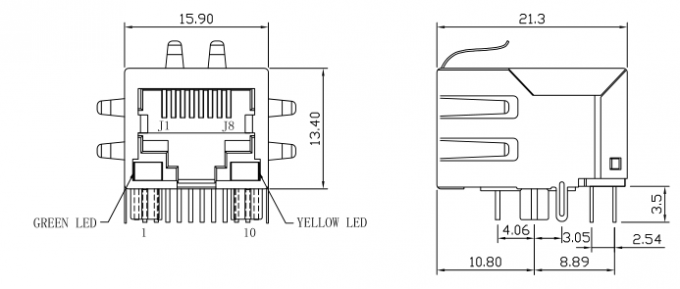

এই সিঙ্গেল পোর্ট RJ45 MagJack নেটওয়ার্ক স্ট্যাটাস সূচকের জন্য LED সমর্থন অন্তর্ভুক্ত করে। ড্রয়িং বাম LED এবং ডান LED অবস্থানগুলি দেখায়, যা স্পষ্ট ভিজ্যুয়াল লিঙ্ক/অ্যাক্টিভিটি ফিডব্যাক প্রয়োজন এমন ডিজাইনের জন্য উপযুক্ত।

স্কিম্যাটিকটি ইন্টিগ্রেটেড ট্রান্সফরমার সংযোগ এবং শিল্ড গ্রাউন্ডিংও নির্দেশ করে, যা গিগাবিট ইথারনেট ইন্টারফেসের জন্য ব্যবহারিক পিসিবি বাস্তবায়নকে সমর্থন করে।

প্রস্তাবিত ওয়েভ সোল্ডার প্রোফাইল

অ্যাসেম্বলির জন্য, প্রস্তাবিত ওয়েভ সোল্ডারিং শর্তাবলী হল:

• পিক টেম্পারেচার (TP): 250 ± 10°C
• পিক টেম্পারেচার টাইম: সর্বোচ্চ 5 সেকেন্ড

এই শর্তাবলী উৎপাদনের সময় নির্ভরযোগ্য সোল্ডারিং পারফরম্যান্স সমর্থন করতে সাহায্য করে।

48F-01GYD2NL থ্রু হোল RJ45 MagJack সম্পর্কে FAQ

আপনি যদি একটি নির্ভরযোগ্য 1000BASE-T RJ45 MagJack খুঁজছেন, 48F-01GYD2NL ইন্টিগ্রেটেড ম্যাগনেটিক্স, থ্রু-হোল স্ট্যাবিলিটি, RoHS কমপ্লায়েন্স এবং টেকসই কন্টাক্ট প্লেটিংয়ের একটি শক্তিশালী সমন্বয় সরবরাহ করে। এটি গিগাবিট ইথারনেট ডিজাইনের জন্য একটি ব্যবহারিক পছন্দ যা নির্ভরযোগ্য সিগন্যাল পারফরম্যান্স, স্পষ্ট LED সূচক এবং দীর্ঘ পরিষেবা জীবন প্রয়োজন।

1. 48F-01GYD2NL কি?

The 48F-01GYD2NL হল একটি সিঙ্গেল পোর্ট RJ45 MagJack যাতে 1000BASE-T ইথারনেট অ্যাপ্লিকেশনের জন্য ইন্টিগ্রেটেড ম্যাগনেটিক্স রয়েছে।

2. 48F-01GYD2NL কি গিগাবিট ইথারনেটের জন্য উপযুক্ত?

হ্যাঁ। এটি 1000BASE-T পারফরম্যান্সের জন্য ডিজাইন করা হয়েছে, যা এটিকে গিগাবিট ইথারনেট ডিজাইনের জন্য উপযুক্ত করে তোলে।

3. এই RJ45 কানেক্টর কি LED সমর্থন করে?

হ্যাঁ। মেকানিক্যাল ড্রয়িং নেটওয়ার্ক স্ট্যাটাস সূচকের জন্য বাম এবং ডান LED সমর্থন দেখায়।

4. 48F-01GYD2NL কি RoHS কমপ্লায়েন্ট?

হ্যাঁ। এই সংস্করণটি একটি RoHS সংস্করণ হিসাবে নির্দিষ্ট করা হয়েছে।

5. মাউন্টিং টাইপ কি?

The 48F-01GYD2NL MagJack সুরক্ষিত পিসিবি অ্যাটাচমেন্টের জন্য একটি থ্রু-হোল প্যাকেজ ব্যবহার করে।
