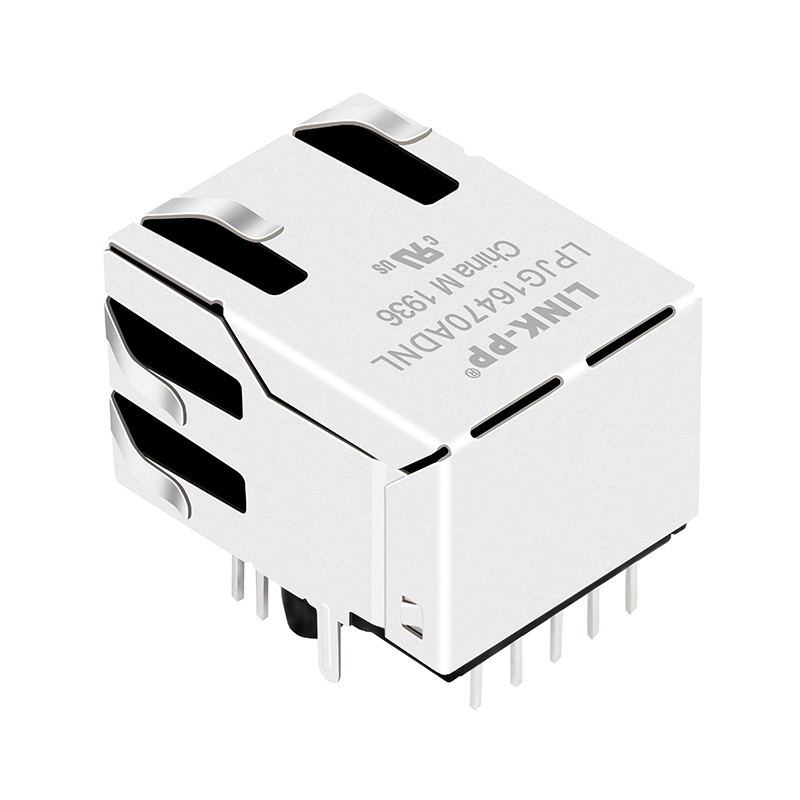

JXD1-0001NL | LPJG16470ADNL চৌম্বক RJ45 জ্যাক Gig_Ethernet সংযোগ

1পণ্যের তথ্য

• মডেলঃ JXD1-0001NL
• পণ্যের বর্ণনাঃ CONN, RJ45, 1X1, 1GD, 1:1, টিইউ (ট্রান্সফরমার সহ একক পোর্ট আরজে৪৫ গিগাবিট সংযোগকারী)
• সার্টিফিকেশনঃ RoHS সম্মতি

2সংযোগকারী প্রকার এবং পারফরম্যান্স

• সংযোগকারী প্রকারঃ RJ45 জ্যাক ইন্টিগ্রেটেড ম্যাগনেটিক্স সহ
• বন্দর সংখ্যাঃ ১x১ বন্দর
• গতি সমর্থনঃ 1000 বেস-টি (গিগাবিট ইথারনেট)
• মাউন্টিং ওরিয়েন্টেশনঃ ট্যাব আপ, পাশের প্রবেশ
• PoE স্তরঃ নন-PoE


3শারীরিক বৈশিষ্ট্য

• মাউন্ট পদ্ধতিঃ গর্তের মাধ্যমে
• সংযোগকারী উপাদানঃ
• হাউজিংঃ কালো থার্মোপ্লাস্টিক উপাদান, UL94 V-0 শিখা retardant রেটিং
• ঢালাইঃ ব্রাস, নিকেলযুক্ত
• যোগাযোগঃ ফসফর ব্রোঞ্জ
• যোগাযোগ প্লাটিংঃ নির্বাচনী স্বর্ণ প্রলেপ, 30 মাইক্রো ইঞ্চি কমপক্ষে বেধ যোগাযোগ এলাকায়
• মাত্রা:
• প্রস্থঃ ১৫.৭৫ মিমি
• উচ্চতাঃ ১৩.৮০ মিমি
• গভীরতাঃ ২১.৫০ মিমি
• পিন স্পেসিংঃ ২.৫৪ মিমি

4বৈদ্যুতিক বৈশিষ্ট্য

• ট্রান্সফরমার টার্ন রেসিওঃ ১ঃ১ (১.০ টার্ন রেসিও @১০০ কিলোহার্টজ)
• ঘূর্ণন অনুপাত নির্ভুলতাঃ
• (P9-P8): ((J1-J2) = ১ঃ১±৫%
• (P7-P6): ((J3-J6) = ১ঃ১±৫%
• (P5-P4): ((J4-J5) = ১ঃ১±৫%
• (P3-P2): ((J7-J8) = ১ঃ১±৫%
• প্রাথমিক ইন্ডাক্ট্যান্সঃ 350μH MIN @ 100kHz, 0.1V RMS DC BIAS
• ডিসি প্রতিরোধঃ ১.২ ওএইচএমএস ম্যাক্স
• সন্নিবেশ হ্রাসঃ
• ১-১০০ মেগাহার্জঃ -১.০ ডিবি ম্যাক্স
• ১০০-১২৫ মেগাহার্জঃ -১.২ ডিবি ম্যাক্স
• রিটার্ন লস:
• 1-40 MHz: -16dB MIN
• ৪০-৮০ মেগাহার্জঃ -১০ ডিবি MIN
• 80-100 MHz: -8dB MIN
• ক্রসটালকঃ 1-100MHz: -30dB MIN
• সাধারণ মোড হ্রাসঃ 1-100MHz: -30dB MIN
• বিচ্ছিন্নতা ভোল্টেজঃ PHY লাইন পাশ থেকে পাশঃ 2250VDC


5. এলইডি ইন্ডিকেটর

• এলইডি কনফিগারেশনঃ দ্বি-রঙের এলইডি
• এলইডি রঙ এবং স্পেসিফিকেশনঃ
• সবুজঃ 565nm, 20mA, 2.4V ((Vmax), 2.2V ((Type)
• হলুদঃ 590nm, 20mA, 2.5V ((Vmax), 2.1V ((Type)
• এলইডি পিন:
• সবুজঃ P11 ((+), P12 ((-)
• হলুদঃ P13 ((+), P14 ((-)

6পরিবেশগত বিশেষ উল্লেখ

• অপারেটিং তাপমাত্রা পরিসীমাঃ -40°C থেকে +85°C
• সংরক্ষণের তাপমাত্রা পরিসীমাঃ -40°C থেকে +85°C
• সোল্ডারিং তাপমাত্রাঃ ওয়েভ সোল্ডারিং প্রক্রিয়া, সর্বোচ্চ সর্বোচ্চ তাপমাত্রা 260°C, সর্বোচ্চ 10 সেকেন্ড

7প্যাকেজিং তথ্য

• প্যাকেজিং পদ্ধতিঃ ট্রে
• স্ট্যান্ডার্ড প্যাকেজিং পরিমাণঃ 50 টুকরা/ট্রে
• বাক্স প্রতি পরিমাণঃ 1200 টুকরা/বক্স

8. পিন সংজ্ঞা

• P1-P8: ইথারনেট সিগন্যাল পিন
• P9-P10: ব্যবহার করা হয়নি
• P11-P12: সবুজ LED
• P13-P14: হলুদ এলইডি
• J1-J8: RJ45 ইন্টারফেস পিন

9. সম্মতি এবং সার্টিফিকেশন

• RoHS: RoHS নির্দেশিকার সাথে সামঞ্জস্য
• এফসিসিঃ এফসিসির নিয়ম ও বিধিমালার সাথে সামঞ্জস্যপূর্ণ অংশ ৬৮

অ্যাপ্লিকেশন নোট

• শিল্প অটোমেশন, শিল্প ইন্টারনেট অফ থিংস এবং শিল্প নিয়ন্ত্রণ সিস্টেমের জন্য উপযুক্ত
• আইইইই 802.3 স্ট্যান্ডার্ড সমর্থন
• ওয়েভ সোল্ডারিং প্রক্রিয়া সুপারিশ করা হয়
