পণ্যের বিবরণ
উৎপত্তি স্থল: Guangdong, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,ROHS,Reach,ISO
মডেল নম্বার: 7499010122
দলিল: LPJD5011BENL.pdf
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 50/500/1000/25 কে
মূল্য: $0.09-$1.25
প্যাকেজিং বিবরণ: টিউব/কার্টন
ডেলিভারি সময়: 3-5 দিন
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 3000000 মাস
পার্ট নম্বর: |
7499010122 |
পোর্ট কনফিগারেশন: |
1x1 |
মাউন্টের ধরন:: |
গর্তের মাধ্যমে |
মাউন্টিং কোণ: |
উল্লম্ব |
অপারেটিং তাপমাত্রা:: |
0°C থেকে +70°C |
হিপট টেস্ট: |
1 মিনিটের জন্য 2250V DC |
পার্ট নম্বর: |
7499010122 |
পোর্ট কনফিগারেশন: |
1x1 |
মাউন্টের ধরন:: |
গর্তের মাধ্যমে |
মাউন্টিং কোণ: |
উল্লম্ব |
অপারেটিং তাপমাত্রা:: |
0°C থেকে +70°C |
হিপট টেস্ট: |
1 মিনিটের জন্য 2250V DC |

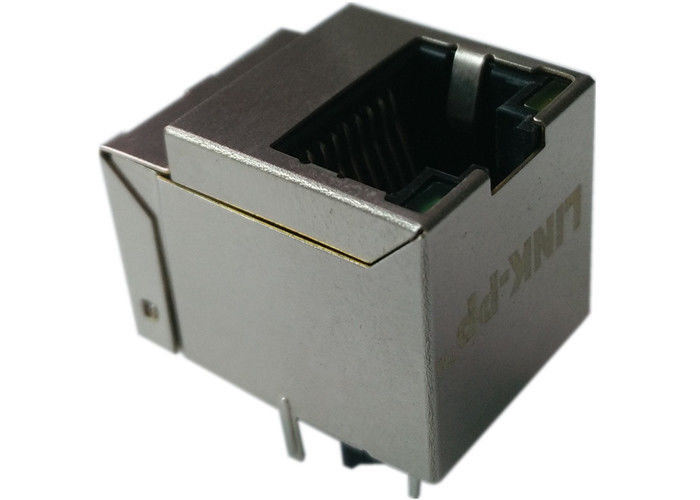

ইন্টিগ্রেটেড ল্যান ট্রান্সফরমার সহ 7499010122 ভার্টিক্যাল RJ45 কানেক্টর আবিষ্কার করুন যা 10/100 বেস-টি অ্যাপ্লিকেশনের জন্য। শিল্ডেড 1x1 Cat 5, Auto MDIX, থ্রু-হোল ভার্টিক্যাল মাউন্ট, UL 94V-0, এবং নির্ভরযোগ্য বৈদ্যুতিক পারফরম্যান্স।
| স্পেসিফিকেশন | ফরোয়ার্ড ভোল্টেজ |
|---|---|
| 7499010122 | বিশেষত প্রকৌশলী, সংগ্রহকারী দল এবং ক্রেতাদের জন্য প্রাসঙ্গিক যারা একটি |
| ইন্টিগ্রেটেড RJ45 কানেক্টর উইথ LAN ট্রান্সফরমার | কনফিগারেশন |
| 1x1 (সিঙ্গেল পোর্ট) | পজিশনের সংখ্যা |
| 8P8C | পোর্টের সংখ্যা |
| 1 | মাউন্টিং টাইপ |
| 1 | মাউন্টিং টাইপ |
| থ্রু হোল | মাউন্টিং অ্যাঙ্গেল |
| ভার্টিক্যাল | টার্মিনেশন স্টাইল |
| সোল্ডার | শিল্ডিং |
| শিল্ডেড | পারফরম্যান্স ক্যাটাগরি |
| Cat 5 | বোর্ডের উপরে উচ্চতা |
| 16.90 মিমি (0.665") | LED ইন্ডিকেটর |
| হ্যাঁ | LED রঙ |
| হলুদ / সবুজ | অ্যাপ্লিকেশন |
| 10/100 বেস-টি, Auto MDIX | কমপ্লায়েন্স |
| IEEE 802.3u | UL ফাইল |
| E472316 | 2. মেকানিক্যাল ও ম্যাটেরিয়াল স্পেসিফিকেশন |
| স্পেসিফিকেশন | ফরোয়ার্ড ভোল্টেজ |
|---|---|
| থার্মোপ্লাস্টিক (UL 94V-0) | বেস ম্যাটেরিয়াল |
| ফেরাইট | কন্টাক্ট প্লেটিং |
| কন্টাক্ট এরিয়াতে 30µ" গোল্ড | শিল্ড ম্যাটেরিয়াল |
| কপার অ্যালয় | শিল্ড প্লেটিং |
| 50µ" নিকেল | তারের প্রকার |
| QPN180 | 3. বৈদ্যুতিক স্পেসিফিকেশন |
| স্পেসিফিকেশন | মান | ইউনিট | টলারেন্স | ইন্ডাকটেন্স (OCL) |
|---|---|---|---|---|
| 100kHz / 100mV @ 8mA DC বায়াস | ≥ 350 | µH | — | 4. পরিবেশগত এবং অপারেটিং শর্তাবলী |
| 100kHz / 100mV | 1:1 / 1:1 | — | 4. পরিবেশগত এবং অপারেটিং শর্তাবলী | ইনসারশন লস |
| 1–65 MHz | ≤ -1.0 | dB | — | 4. পরিবেশগত এবং অপারেটিং শর্তাবলী |
| 1–30 MHz | ≥ -18 | dB | — | 4. পরিবেশগত এবং অপারেটিং শর্তাবলী |
| ≥ -16 | dB | — | 4. পরিবেশগত এবং অপারেটিং শর্তাবলী | |
| ≥ -14 | dB | — | 4. পরিবেশগত এবং অপারেটিং শর্তাবলী | |
| ≥ -12 | dB | — | 4. পরিবেশগত এবং অপারেটিং শর্তাবলী | |
| 1–100 MHz | ≥ -35 | dB | — | 4. পরিবেশগত এবং অপারেটিং শর্তাবলী |
| 1–100 MHz | ≥ -35 | dB | — | 4. পরিবেশগত এবং অপারেটিং শর্তাবলী |
| স্পেসিফিকেশন | ফরোয়ার্ড ভোল্টেজ |
|---|---|
| 0°C থেকে +70°C | হিপট টেস্ট |
| 2250 VDC / 1 মিনিট | 5. LED স্পেসিফিকেশন |
| স্পেসিফিকেশন | ফরোয়ার্ড ভোল্টেজ |
|---|---|
| 1.8V – 2.5V | ফরোয়ার্ড কারেন্ট |
| 20 mA | 7499010122 ভার্টিক্যাল RJ45 জ্যাকের ডেটাশিট |
1. ইন্ডাকটেন্স:
350 µH min.2. টার্নস রেশিও:
1:1 (Tx) / 1:1 (Rx), ±2%3. ইনসারশন লস:
-1.0 dB max. at 1–65 MHz4. রিটার্ন লস:
-18 dB min. at 1–30 MHz
-16 dB min. at 30–45 MHz
-14 dB min. at 45–60 MHz
-12 dB min. at 60–80 MHz
5. কমন মোড রিজেকশন:
-35 dB min. at 1–100 MHzনির্ভরযোগ্য ইথারনেট ডিজাইনের জন্য ভার্টিক্যাল RJ45 কানেক্টর
-35 dB min. at 1–100 MHzনির্ভরযোগ্য ইথারনেট ডিজাইনের জন্য ভার্টিক্যাল RJ45 কানেক্টর
ইন্টিগ্রেটেড ম্যাগনেটিক্স সহ ভার্টিক্যাল RJ45 কানেক্টর প্রয়োজন হয়, তবে 7499010122 10/100Base-TX ডিজাইনের জন্য একটি নির্ভরযোগ্য সমাধান সরবরাহ করে। এর থ্রু-হোল ভার্টিক্যাল স্ট্রাকচার, শিল্ডেড কনস্ট্রাকশন, এবং Cat 5 পারফরম্যান্স এটিকে প্রস্তুতকারকদের জন্য একটি ব্যবহারিক পছন্দ করে তোলে যাদের স্থিতিশীল কানেক্টিভিটি এবং দক্ষ PCB ইন্টিগ্রেশন প্রয়োজন।পার্ট নম্বর
7499010122 বিশেষত প্রকৌশলী, সংগ্রহকারী দল এবং ক্রেতাদের জন্য প্রাসঙ্গিক যারা একটি ভার্টিক্যাল ইন্টিগ্রেটেড RJ45 কানেক্টর খুঁজছেন যা সামঞ্জস্যপূর্ণ পারফরম্যান্স এবং অনুমোদিত উপাদান নির্মাণ সহ ইথারনেট অ্যাপ্লিকেশন সমর্থন করে।FAQ
7499010122 ভার্টিক্যাল RJ45 কানেক্টর 10/100 বেস-T অ্যাপ্লিকেশনের জন্য নির্মিত একটি কম্প্যাক্ট, শিল্ডেড, ইন্টিগ্রেটেড ইথারনেট সমাধান। Auto MDIX সাপোর্ট, IEEE 802.3u কমপ্লায়েন্স, ভার্টিক্যাল থ্রু-হোল মাউন্টিং, এবং নির্ভরযোগ্য বৈদ্যুতিক বৈশিষ্ট্য সহ, এটি একটি টেকসই এবং দক্ষ RJ45 ইন্টারফেসের প্রয়োজন এমন নেটওয়ার্ক হার্ডওয়্যারের জন্য একটি স্মার্ট পছন্দ।1. 7499010122 ভার্টিক্যাল RJ45 কানেক্টর কীসের জন্য ব্যবহৃত হয়?7499010122
গুলিতে ব্যবহৃত হয় যেখানে একটি ইন্টিগ্রেটেড RJ45 কানেক্টর উইথ ট্রান্সফরমার বোর্ড-লেভেল নেটওয়ার্কিং ডিজাইনের জন্য প্রয়োজন।2. 7499010122 কানেক্টর কি শিল্ডেড?হ্যাঁ। 7499010122 একটি
, যা ইলেক্ট্রোম্যাগনেটিক ইন্টারফারেন্সের বিরুদ্ধে সুরক্ষা উন্নত করতে সাহায্য করে।3. 7499010122 কি Auto MDIX সমর্থন করে?হ্যাঁ। এই কানেক্টরটি
, যা এটিকে সামঞ্জস্যপূর্ণ সিস্টেমে ফ্লেক্সিবল ইথারনেট কানেক্টিভিটির জন্য উপযুক্ত করে তোলে।4. এটি কোন ধরণের মাউন্টিং ব্যবহার করে?এটি
ব্যবহার করে সোল্ডার টার্মিনেশন সহ।5. 7499010122 কি Cat 5 অ্যাপ্লিকেশনের জন্য উপযুক্ত?হ্যাঁ। এটি একটি
কানেক্টর হিসাবে নির্দিষ্ট করা হয়েছে।
