পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,ROHS,Reach,ISO

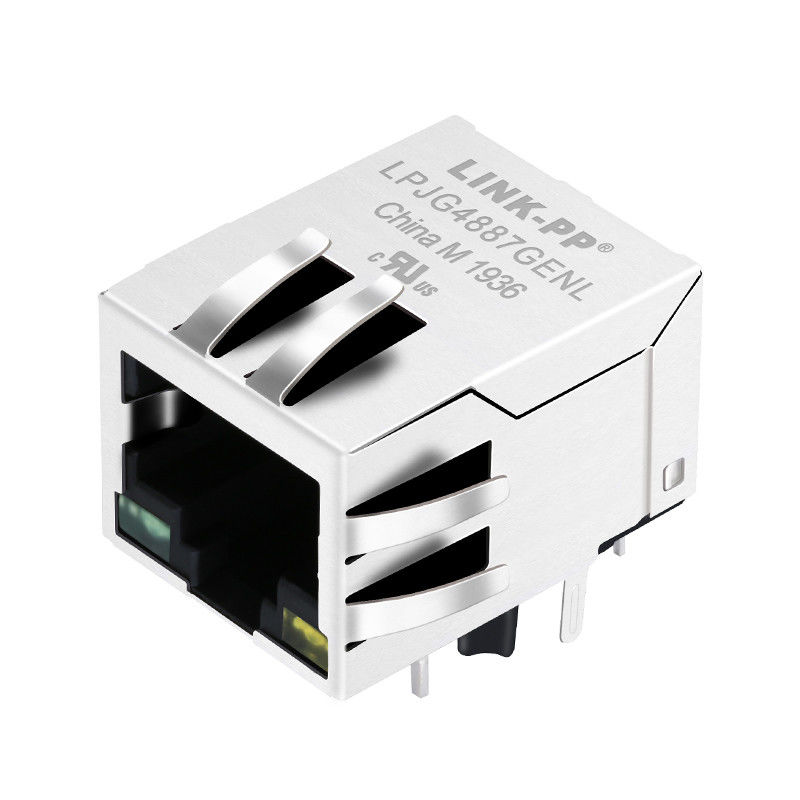

মডেল নম্বার: JXD0-0002NL (LPJG4887GENL)
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 50/500/1000
মূল্য: Supportive
প্যাকেজিং বিবরণ: 1200pcs carton, 50pcs ট্রে
ডেলিভারি সময়: স্টক
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 4600 কে। PCS মাস
বন্দরের সংখ্যা: |
1 |
অ্যাপ্লিকেশন: |
10/100/1000 Base-T AutoMDIX |
ইথারনেট: |
1x10/100/1000Mbps |
LED নির্দেশক: |
সবুজ - হলুদ রঙ |
লিঙ্গ: |
জ্যাক (মহিলা) |
অপারেটিং তাপমাত্রা বিন্যাস: |
-40℃ T0 +85℃ |
বন্দরের সংখ্যা: |
1 |
অ্যাপ্লিকেশন: |
10/100/1000 Base-T AutoMDIX |
ইথারনেট: |
1x10/100/1000Mbps |
LED নির্দেশক: |
সবুজ - হলুদ রঙ |
লিঙ্গ: |
জ্যাক (মহিলা) |
অপারেটিং তাপমাত্রা বিন্যাস: |
-40℃ T0 +85℃ |
এই সাবধানে নির্বাচিত উপকরণ এবং Plating অপশন JXD0-0002NL RJ45 এর সামগ্রিক কার্যকারিতা উন্নত করে। যেমন নমনীয়তা, পরিবাহিতা, স্থায়িত্ব,এবং বিভিন্ন অ্যাপ্লিকেশন দৃশ্যকল্পের জন্য উপযুক্ততা.
1. হাউজিং উপাদানঃ থার্মোপ্লাস্টিক কালো UL94 V-0
উচ্চমানের থার্মোপ্লাস্টিক উপাদান থেকে নির্মিত এই হাউজিংটি একটি মসৃণ কালো রঙের, যা উন্নত নিরাপত্তার জন্য UL94 V-0 জ্বলনযোগ্যতার রেটিং পূরণ করে।
2- ব্রাস
সুরক্ষিত অংশটি টেকসই ব্রোঞ্জ থেকে তৈরি, এই RJ45 Magjack শক্তিশালী সুরক্ষা এবং স্থিতিশীলতা প্রদান করে।
3. ঢাল প্লাটিংঃ নিকেল
RJ45 ম্যাগনেটিক সংযোগকারীর জারা প্রতিরোধের ক্ষমতা বাড়ানোর জন্য শেল্ডিং স্তরটি নিকেল-প্লেটেড।
4যোগাযোগ উপাদানঃ ফসফর ব্রোঞ্জ
নির্ভরযোগ্য বৈদ্যুতিক পরিবাহিতা জন্য অপরিহার্য যোগাযোগ, ফসফর ব্রোঞ্জ থেকে তৈরি করা হয়, একটি উপাদান তার বৈদ্যুতিক বৈশিষ্ট্য এবং স্থিতিস্থাপকতা জন্য পরিচিত।
5. যোগাযোগ প্লাটিংঃ নির্বাচনী স্বর্ণ, যোগাযোগ এলাকায় 30 মাইক্রো-ইঞ্চি সর্বনিম্ন
যোগাযোগের এলাকায় 30 মাইক্রো ইঞ্চি কমপক্ষে বেধের একটি স্বর্ণের লেয়ার রয়েছে।এই স্বর্ণায়িত সুপারিশ চমৎকার বৈদ্যুতিক পরিবাহিতা এবং জারা প্রতিরোধের.
6. পিনঃ ব্রাস C2680R-H, বেধ=0.35mm
পিনটি ব্রোঞ্জের তৈরি (সি 2680 আর-এইচ) এবং 0.35 মিমি পুরু। ব্রোঞ্জের পিনগুলি সংযোগকারীর সামগ্রিক কাঠামোগত অখণ্ডতা এবং বৈদ্যুতিক কর্মক্ষমতাকে অবদান রাখে।
সংক্ষিপ্ত বিবরণ | 1000 বেস-টি ইন্টিগ্রেটেড ম্যাগনেটিক্স সহ RJ45 সংযোগকারী |
---|---|
লিঙ্ক-পিপি পার্ট নম্বর | LPJG4887GENL |
সিরিজ | PULSE JXD |
কন্টাক্ট ম্যাটিং এরিয়া প্লাটিং | গোল্ড ৩০ ইউ' |
ল্যাচ | নিচে |
LED অপশন | সবুজ ও হলুদ |
পোর্ট কনফিগারেশন | ১X১ |
প্যাকেজ | THT |
মাউন্ট টাইপ | গর্তের মধ্য দিয়ে |
যোগাযোগের সংখ্যা | 8 যোগাযোগ |
পজিশনের সংখ্যা | ৮ টি পজিশন |
পিসিবি মাউন্ট এঙ্গেল | পাশের প্রবেশ |
ঢালাই | SHIELDED, EMI আঙুল |
POE রেটিং | নন-পিওই |
ROHS সম্মত | হ্যাঁ |
স্পিড | 1000BASE-T |
তাপমাত্রা | -৪০ থেকে +৮৫°সি |
ঘুরার অনুপাত | 1:1 |
রিফ্লো সোল্ডারিং ইলেকট্রনিক্স উত্পাদন একটি বহুল ব্যবহৃত পদ্ধতি যা মুদ্রিত সার্কিট বোর্ডগুলিতে (পিসিবি) পৃষ্ঠ-মাউন্ট উপাদানগুলিকে সুরক্ষিত করতে ব্যবহৃত হয়।এটি ঐতিহ্যগত ম্যানুয়াল ওয়েল্ডিং পদ্ধতির তুলনায় বেশ কয়েকটি সুবিধা প্রদান করে. এই RJ45 চৌম্বক সংযোগকারী মধ্যে SMT পিন রিফ্লো সোল্ডারিং অনুমতি দেয়। এটি ঝালাই মান নিশ্চিত করার সময় উত্পাদন দক্ষতা উন্নত করতে পারেন। এখানে তার সুবিধার একটি সংক্ষিপ্ত ভূমিকাঃ
অটোমেশন এবং উচ্চ সঞ্চালনঃ
রিফ্লো সোল্ডারিং কার্যকর, দ্রুত এবং স্বয়ংক্রিয় পিসিবি সমাবেশকে সক্ষম করে। স্বয়ংক্রিয় সিস্টেমগুলি একযোগে বিপুল সংখ্যক বোর্ড প্রক্রিয়া করতে পারে, সামগ্রিক উত্পাদন থ্রুপুট বৃদ্ধি করে।
ধারাবাহিক এবং সুনির্দিষ্ট সোল্ডারিংঃ
রিফ্লো সোল্ডারিং পুরো পিসিবি জুড়ে সামঞ্জস্যপূর্ণ সোল্ডার জয়েন্টের গুণমান নিশ্চিত করে। প্রক্রিয়াটি সুনির্দিষ্ট এবং পরিষ্কার সোল্ডার সংযোগ তৈরি করে, সোল্ডার ত্রুটির সম্ভাবনা হ্রাস করে।
সূক্ষ্ম-পিচ এবং ছোট উপাদানগুলির সাথে সামঞ্জস্যঃ
রিফ্লো সোল্ডারিং সূক্ষ্ম-পিচ উপাদান এবং ছোট পৃষ্ঠ মাউন্ট ডিভাইস (এসএমডি) এর জন্য উপযুক্ত। এই প্রক্রিয়াটি পিসিবিগুলিতে ছোট ব্যবধান সহ উপাদানগুলি পরিচালনা করতে পারে যা ম্যানুয়ালি পরিচালনা করা জটিল হবে.
সোল্ডার ব্রিজিং এবং টেম্পস্টোনিং হ্রাসঃ
রিফ্লো সোল্ডারিং সাধারণ সোল্ডারিং ত্রুটি যেমন সোল্ডার ব্রিজিং (পরবর্তী সোল্ডার জয়েন্টগুলির মধ্যে দুর্ঘটনাজনিত সংযোগ) এবং কবরস্থান (একটি প্রান্তে দাঁড়িয়ে থাকা উপাদান) হ্রাস করতে সহায়তা করে।নিয়ন্ত্রিত গরম এবং শীতল পর্যায়ে উভয়ই এই সমস্যাগুলি প্রতিরোধ করে.
উত্তাপের আরও ভাল বিতরণঃ
রিফ্লো সোল্ডারিং প্রযুক্তি পুরো পিসিবি জুড়ে তাপকে আরও সমানভাবে বিতরণ করে, উপাদানগুলির উপর তাপীয় চাপ হ্রাস করে।এই soldering সময় সংবেদনশীল ইলেকট্রনিক সরঞ্জাম ক্ষতির ঝুঁকি হ্রাস.
সীসা মুক্ত সোল্ডারিংয়ের মানঃ
রিফ্লো সোল্ডারিং সীসা মুক্ত সোল্ডারিং প্রক্রিয়াগুলির জন্য উপযুক্ত এবং ক্ষতিকারক পদার্থ হ্রাস করার জন্য পরিবেশ সুরক্ষা প্রয়োজনীয়তা পূরণ করে।
প্রক্রিয়া নিয়ন্ত্রণ ও পর্যবেক্ষণঃ
রিফ্লো সোল্ডারিং সরঞ্জামগুলির প্রায়শই নিয়ন্ত্রণ এবং পর্যবেক্ষণের ক্ষমতা থাকে। তাপমাত্রা প্রোফাইল, কনভেয়র বেল্টের গতি এবং বায়ুমণ্ডল নিয়ন্ত্রণের মতো পরামিতিগুলি সঠিকভাবে পরিচালনা করা যায়।
খরচ-কার্যকারিতাঃ
যদিও রিফ্লো সোল্ডারিং সরঞ্জামগুলির ব্যয় তুলনামূলকভাবে উচ্চ হতে পারে, তবে প্রক্রিয়াটির অটোমেশন এবং দক্ষতা ভর উত্পাদনে ব্যয় সাশ্রয় করতে পারে।
