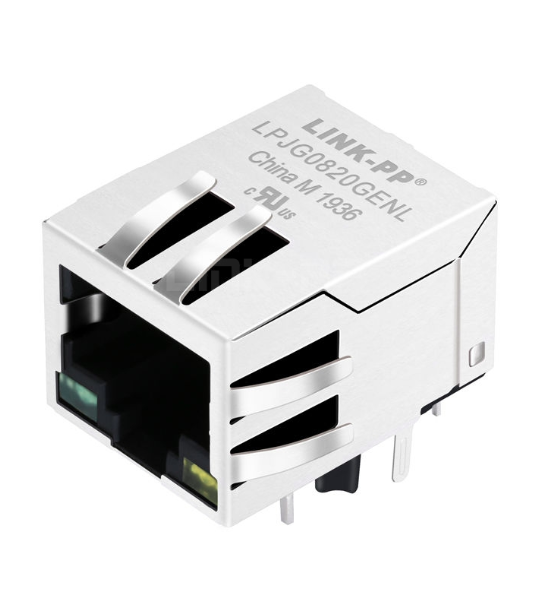

JD0-0001NL THT সাইড এন্ট্রি RJ45 সংযোগকারী 1000BASE-T ম্যাগনেটিক্স সহ

পণ্য ওভারভিউ

দJD0-0001NLএকটিইন্টিগ্রেটেড ম্যাগনেটিক্স সহ 1x1 গিগাবিট ইথারনেট RJ45 সংযোগকারী, নির্ভরযোগ্য জন্য পরিকল্পিত1000BASE-Tনেটওয়ার্কিং অ্যাপ্লিকেশন। এইথ্রু-হোল (THT), সাইড-এন্ট্রিসংযোগকারী চৌম্বক কার্যকারিতা, ইএমআই শিল্ডিং এবংদ্বৈত LED সূচকএকটি কমপ্যাক্ট ফুটপ্রিন্টে, স্থিতিশীল সংকেত কর্মক্ষমতা সমর্থন করার সময় PCB ডিজাইনকে সরল করতে সহায়তা করে।

সঙ্গে2250VDC বিচ্ছিন্নতা,350µH ন্যূনতম ওপেন সার্কিট ইন্ডাকট্যান্স, এবংFCC পার্ট 68 সম্মতি, JD0-0001NL নেটওয়ার্কিং সরঞ্জাম, শিল্প পিসি, রাউটার, সুইচ এবং অন্যান্য ইথারনেট ডিভাইসগুলির জন্য উপযুক্ত যেগুলির জন্য একটি শক্তিশালী এবং স্থান-দক্ষ RJ45 ইন্টারফেস প্রয়োজন৷

মূল বৈশিষ্ট্য

• 1000BASE-T গিগাবিট ইথারনেট সমর্থন করেউচ্চ গতির নেটওয়ার্ক সংযোগের জন্য
• ইন্টিগ্রেটেড ম্যাগনেটিক্সPCB পদচিহ্ন কমাতে এবং সংকেত অখণ্ডতা বজায় রাখতে সাহায্য করে
• 350µH সর্বনিম্ন OCLস্থিতিশীল চৌম্বক কর্মক্ষমতা জন্য 8mA ডিসি পক্ষপাত
• 2250VDC বিচ্ছিন্নতাবৈদ্যুতিক সুরক্ষার জন্য PHY সাইড এবং লাইন সাইডের মধ্যে
• দ্বৈত সবুজ/হলুদ এলইডিলিঙ্ক এবং কার্যকলাপ অবস্থা ইঙ্গিত জন্য
• থ্রু-হোল, সাইড-এন্ট্রি ডিজাইননিরাপদ যান্ত্রিক মাউন্ট করার জন্য
• UL94 V-0 শিখা-প্রতিরোধী হাউজিংউন্নত নিরাপত্তা এবং স্থায়িত্বের জন্য
• নিকেল প্রলেপ সহ পিতলের ঢালউন্নত ইএমআই শিল্ডিংয়ের জন্য
• নির্বাচনী স্বর্ণ-ধাতুপট্টাবৃত পরিচিতিনির্ভরযোগ্য সঙ্গম কর্মক্ষমতা জন্য
• ওয়েভ সোল্ডার সামঞ্জস্যপূর্ণদক্ষ বোর্ড সমাবেশের জন্য

স্পেসিফিকেশন

1. সাধারণ এবং যান্ত্রিক বিশেষ উল্লেখ

2. উপাদান বিশেষ উল্লেখ

• হাউজিং:থার্মোপ্লাস্টিক, কালো, UL94 V-0 রেট
• ঢাল উপাদান:পিতল
• ঢাল প্রলেপ:নিকেল
• যোগাযোগের উপাদান:ফসফর ব্রোঞ্জ
• যোগাযোগ প্লেটিং:নির্বাচনী সোনা, যোগাযোগ এলাকায় ন্যূনতম 6µ-ইঞ্চি

3. বৈদ্যুতিক স্পেসিফিকেশন

• টার্নস রেশিও (@100 kHz):1:1 ±5%
  • (P2~P3):(J1~J2) = 1:1
  • (P4~P5):(J3~J6) = 1:1
  • (P6~P7):(J4~J5) = 1:1
  • (P8~P9):(J7~J8) = 1:1
• প্রাথমিক আবেশ (ওসিএল):350µH সর্বনিম্ন @ 100 kHz, 0.1V, 8mA DC বায়াস
• ডিসি প্রতিরোধ:সর্বোচ্চ 1.2Ω
• বিচ্ছিন্নতা (হাই-পট):2250VDC, PHY সাইড টু লাইন সাইড
• সন্নিবেশ ক্ষতি:-1.0dB সাধারণ, 1–125MHz
• ফেরত ক্ষতি:
  • 1–40MHz: -16dB মিনিট
  • 40–60MHz: -12dB মিনিট
  • 60–80MHz: -10dB মিনিট
  • 80–100MHz: -8dB মিনিট
• ক্রস টক:-30dB মিনিট, 1–100MHz
• সাধারণ মোড ক্ষয়:-30dB মিনিট, 1–100MHz

4. LED স্পেসিফিকেশন

পরীক্ষার শর্ত:ফরোয়ার্ড কারেন্ট IF = 20mA

5. পরিবেশগত এবং সোল্ডারিং প্রোফাইল

• অপারেটিং তাপমাত্রা:0°C থেকে +70°C
• স্টোরেজ তাপমাত্রা:-40°C থেকে +85°C
• প্রস্তাবিত সোল্ডারিং প্রক্রিয়া:ওয়েভ সোল্ডারিং
• পিক সোল্ডারিং তাপমাত্রা:260°C সর্বোচ্চ 10 সেকেন্ড পর্যন্ত

6. প্যাকেজিং তথ্য

• স্ট্যান্ডার্ড প্যাকেজিং:50 পিসি/ট্রে
• মাস্টার শক্ত কাগজ:1200 পিসি/বক্স

JD0-0001NL অঙ্কন

অ্যাপ্লিকেশন

JD0-0001NL বিস্তৃত ইথারনেট এবং নেটওয়ার্কিং সরঞ্জামগুলির জন্য উপযুক্ত, যার মধ্যে রয়েছে:

• গিগাবিট ইথারনেট সুইচ
• নেটওয়ার্ক রাউটার
• শিল্প পিসি
• এমবেডেড নেটওয়ার্কিং সিস্টেম
• যোগাযোগ সরঞ্জাম
• RJ45 ইন্টারফেস সহ মেইনবোর্ড এবং কন্ট্রোল বোর্ড

JD0-0001NL গিগাবিট RJ45 সংযোগকারী সম্পর্কে প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: JD0-0001NL কোন নেটওয়ার্ক গতি সমর্থন করে?

উত্তর: JD0-0001NL গিগাবিট ইথারনেট অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে, 1:1 টার্ন অনুপাত সহ 1000BASE-T নেটওয়ার্ক গতিকে সম্পূর্ণ সমর্থন করে।

প্রশ্ন 2: এই সংযোগকারী কি পাওয়ার ওভার ইথারনেট (PoE) সমর্থন করে?

উত্তর: না, JD0-0001NL একটি নন-PoE সংযোগকারী হিসাবে রেট করা হয়েছে৷ যদি আপনার আবেদনের জন্য PoE, PoE+, বা PoE++ ক্ষমতার প্রয়োজন হয়, তাহলে একটি ভিন্ন অংশ নম্বরের প্রয়োজন হবে।

প্রশ্ন 3: সমন্বিত চৌম্বকগুলির বিচ্ছিন্নতা ভোল্টেজ কী?

উত্তর: এই RJ45 জ্যাকটি PHY পাশ থেকে লাইন পাশ পর্যন্ত 2250VDC এর বিচ্ছিন্নতা রেটিং সহ শক্তিশালী উচ্চ-ভোল্টেজ সুরক্ষা প্রদান করে, চমৎকার সরঞ্জামের নিরাপত্তা এবং সংকেত অখণ্ডতা নিশ্চিত করে।

প্রশ্ন 4: ইন্টিগ্রেটেড LEDs এর স্পেসিফিকেশন কি?

উত্তর: সংযোগকারীতে স্ট্যান্ডার্ড সবুজ এবং হলুদ LEDs রয়েছে। 20mA এর একটি টেস্ট ফরোয়ার্ড কারেন্টে কাজ করা:

সবুজ LED: 565nm তরঙ্গদৈর্ঘ্য, 2.2V সাধারণ ফরোয়ার্ড ভোল্টেজ (2.4V সর্বোচ্চ)।
হলুদ LED: 590nm তরঙ্গদৈর্ঘ্য, 2.1V সাধারণ ফরোয়ার্ড ভোল্টেজ (2.5V সর্বোচ্চ)।

প্রশ্ন 5: JD0-0001NL এর জন্য প্রস্তাবিত সোল্ডারিং প্রোফাইল কী?

উত্তর: অংশটি থ্রু-হোল টেকনোলজি (THT) এর জন্য ডিজাইন করা হয়েছে এবং ওয়েভ সোল্ডারিংয়ের জন্য অত্যন্ত সুপারিশ করা হয়। সর্বোচ্চ 10 সেকেন্ডের জন্য সর্বোচ্চ সোল্ডারিং তাপমাত্রা 260 ডিগ্রি সেলসিয়াসের বেশি হওয়া উচিত নয়।

প্রশ্ন 6: অপারেটিং তাপমাত্রা পরিসীমা কি?

উত্তর: JD0-0001NL স্ট্যান্ডার্ড বাণিজ্যিক পরিবেশের জন্য তৈরি করা হয়েছে, যার অপারেটিং তাপমাত্রা 0°C থেকে +70°C। এর নিরাপদ স্টোরেজ তাপমাত্রার পরিসীমা -40°C থেকে +85°C।

প্রশ্ন 7: পরিচিতিগুলিতে কোন স্তরের সোনার প্রলেপ প্রয়োগ করা হয়?

উত্তর: ফসফর ব্রোঞ্জের পরিচিতিতে সঙ্গমের জায়গায় ন্যূনতম 6 মাইক্রো-ইঞ্চি পুরুত্বের সাথে নির্বাচনী সোনার প্রলেপ রয়েছে, যা নির্ভরযোগ্য সংযোগ নিশ্চিত করে এবং সময়ের সাথে ক্ষয় প্রতিরোধ করে।

প্রশ্ন 8: এই ম্যাগনেটিক জ্যাকের প্রাইমারি ইনডাক্টেন্স (ওসিএল) কী?

উত্তর: প্রাথমিক প্রবর্তন একটি 8mA DC পক্ষপাতের সাথে সর্বনিম্ন 350µH (100KHz, 0.1V এ পরীক্ষিত) হওয়ার নিশ্চয়তা। এটি স্থিতিশীল গিগাবিট ইথারনেট ট্রান্সমিশনের জন্য IEEE মান মেনে চলে।

প্রশ্ন 9: JD0-0001NL RoHS অনুগত?

উত্তর: হ্যাঁ, পণ্যটি RoHS অনুগত (RoHS-5) সোল্ডারে সীসার জন্য একটি আদর্শ ছাড় সহ। আবাসনটি UL94 V-0 রেটযুক্ত শিখা-প্রতিরোধী থার্মোপ্লাস্টিক দিয়েও তৈরি।

প্রশ্ন 10: বাল্ক অর্ডারের জন্য এই অংশটি কীভাবে প্যাকেজ করা হয়?

উত্তর: উত্পাদন এবং সমাবেশের জন্য, JD0-0001NL ট্রেতে প্যাকেজ করা হয়। প্রতি ট্রেতে 50 টি পিস রয়েছে এবং একটি স্ট্যান্ডার্ড মাস্টার শিপিং বাক্সে 1,200 টি পিস রয়েছে।
