পণ্যের বিবরণ
উৎপত্তি স্থল: Guangdong, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,ROHS,Reach,ISO
মডেল নম্বার: JXR1-0001NL
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 50/500/1000
মূল্য: Supportive & Competitive
প্যাকেজিং বিবরণ: ট্রে এবং শক্ত কাগজ & রিল
ডেলিভারি সময়: স্টক
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 3000000 মাস
মিডকম পিএন: |
JXR1-0001NL |
চীনের তৈরী: |
এসএম-এলপিজে 6011 সিএনএল |
পরিবার: |
10 / 100Mbps |
বিভাগ: |
চৌম্বকীয় সহ আরজে -45 |
ঝোঁক: |
আপ |
নমুনা: |
3-5 বিনামূল্যে উপলব্ধ |
মিডকম পিএন: |
JXR1-0001NL |
চীনের তৈরী: |
এসএম-এলপিজে 6011 সিএনএল |
পরিবার: |
10 / 100Mbps |
বিভাগ: |
চৌম্বকীয় সহ আরজে -45 |
ঝোঁক: |
আপ |
নমুনা: |
3-5 বিনামূল্যে উপলব্ধ |
|

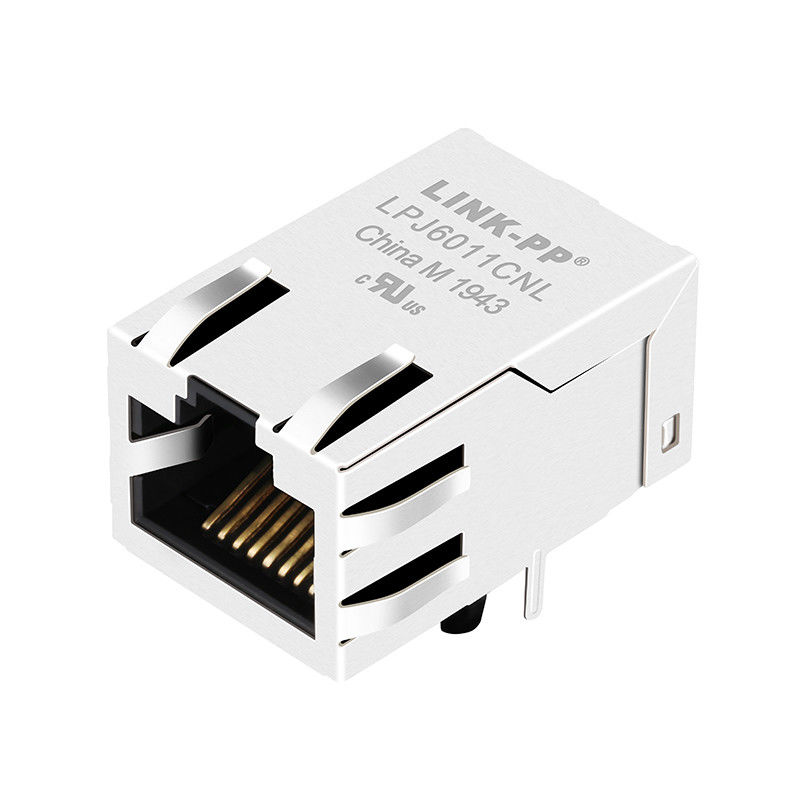

JXR1-0001NL পালস জ্যাক
|
||||||||||||||||||||||||||||||||
|
ব্যবসায়ী অংশ নম্বর
|
JXR1-0001NL
|
|
||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
চীনের তৈরী
|
এসএম-এলপিজে 6011 সিএনএল
|
|||||||||||||||||||||||||||||||
|
প্রস্তুতকারক
|
লিঙ্ক-পিপি চীন
|
|||||||||||||||||||||||||||||||
|
বর্ণনা
|
আরজে -45 ইন্টিগ্রেটেড ট্রান্সফর্মারস
|
|||||||||||||||||||||||||||||||
|
নথি উপলব্ধ
|
পিডিএফ / 3 ডি / পদক্ষেপ / আইজিএস / মূল্য / ক্রস
|
|||||||||||||||||||||||||||||||
|
পরিমান সরবরাহযোগ্য
|
2,000 পিসি বা 4 সপ্তাহ
|
|||||||||||||||||||||||||||||||
1.TR:(100KHz,0.1V);
টিএক্স = 1 টিসিটি: 1 সিটি ± 3% আরএক্স = 1 সিটি: 1 সিটি ± 3% পি 2.ওসিএল: (100KHz, 100 এমভি, 8 এমএ, ডিসি বায়াস)
পিনস: (পি 1, পি 2), (পি 7, পি 8) = 350uH MIN
3.হপট:
পিনস (পি 1, পি 3, পি 2) তো (জে 1, জে 2) = 60 সেকেন্ডের জন্য 1500VAC
পিন (পি 7, পি 6, পি 8) তো (জে 3, জ 6) = 60 সেকেন্ডের জন্য 1500VAC
4. অন্তর্ভুক্তি হ্রাস:
-1.0dB MAX @ 0.3MHz থেকে 100MHz
5. ফিরে আসুন:
-20 ডিবি এমআইএন 1 মেগাহার্টজ টু 10 মেগাহার্টজ
-16 ডিবি এমআইএন @ 10 মেগাহার্টজ থেকে 30 মেগাহার্টজ
-12 ডিবি এমআইএন @ 30 মেগাহার্টজ থেকে 60 মেগাহার্টজ
-10 ডিবি এমআইএন @ 60 মেগাহার্টজ থেকে 100 মেগাহার্টজ
C. ক্রস টক:
-40 ডিবি এমআইএন 1 মেগাহার্টজ থেকে 30 মেগাহার্টজ
-35 ডিবি এমআইএন @ 30 মেগাহার্টজ থেকে 60 মেগাহার্টজ
-30 ডিবি এমআইএন @ 60 মেগাহার্টজ থেকে 100 মেগাহার্টজ
7. কমোন মোড প্রত্যাখ্যান করা
-30 ডিবি এমআইএন 1 মেগাহার্টজ থেকে 50 মেগাহার্টজ
-20dB এমআইএন @ 50MHz থেকে 150MHz
8. জনপ্রিয় তাপমাত্রা: -40 ℃ 85 + 85 ℃।
মন্তব্য:
1. অ্যাপ্লিকেশন সমর্থন করার জন্য ডিজাইন, যেমন SOHO (ADSL)
মডেমগুলি), ল্যান-অন-মাদারবোর্ড (LOM), হাব এবং সুইচগুলি।
2. আইইইই 802.3 নির্দিষ্টকরণের সাক্ষাত করে
3. সংযোজক উপকরণ:
হাউজিং: থার্মোপ্লাস্টিক পিবিটি + 30% জিএফ UL94V-0
যোগাযোগ: ফসফর বনজি C5210R-EH বেধ = 0.35 মিমি
পিনগুলি: ব্রাস সি 2680R-এইচ বেধ = 0.35 মিমি
ঝাল: SUS 201-1 / 2H বেধ = 0.2 মিমি
পরিচিতি ধাতুপট্টাবৃত: স্বর্ণ 6 মাইক্রো ইঞ্চি min.In যোগাযোগের অঞ্চলে।
4. ওয়েভ সল্ডার টিপ তাপমাত্রা: 265। সর্বোচ্চ
ওয়েভ সোল্ডার টিপ তাপমাত্রার সময়: 5 সেকেন্ড ম্যাক্স
