পণ্যের বিবরণ
উৎপত্তি স্থল: Guangdong, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,ROHS,Reach,ISO
মডেল নম্বার: LPJG0843GENL
দলিল: LPJG0843GENL.pdf
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 50/500/1000/25 কে
মূল্য: $0.39-$0.85
প্যাকেজিং বিবরণ: 1200pcs carton, 50pcs ট্রে
ডেলিভারি সময়: 3-5 দিন
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 250000-320000/মাস
পিএন: |
LPJG0843GENL |
বন্দর সংখ্যা: |
1x1 |
ল্যাচ: |
নিচে |
ডেটা রেট: |
1000base-t |
PoE: |
অ |
LED বিকল্প: |
সঙ্গে |
EMl ট্যাব: |
সঙ্গে |
মাউন্ট টাইপ: |
Tht |
সোল্ডার টাইপ: |
তরঙ্গ |
অপারেটিং তাপমাত্রা পরিসীমা: |
0°C থেকে +70°C |
পিএন: |
LPJG0843GENL |
বন্দর সংখ্যা: |
1x1 |
ল্যাচ: |
নিচে |
ডেটা রেট: |
1000base-t |
PoE: |
অ |
LED বিকল্প: |
সঙ্গে |
EMl ট্যাব: |
সঙ্গে |
মাউন্ট টাইপ: |
Tht |
সোল্ডার টাইপ: |
তরঙ্গ |
অপারেটিং তাপমাত্রা পরিসীমা: |
0°C থেকে +70°C |

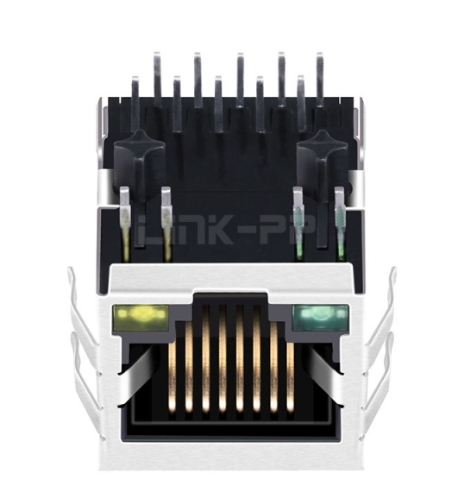

LINK-PP LPJG0843GENL Gigabit RJ45 সংযোগকারী আবিষ্কার করুন, একটি একক-পোর্ট 10/100/1000 বেস-টি ট্যাব-ডাউন RJ45 জ্যাক সমন্বিত চৌম্বক, সবুজ/হলুদ LEDs, EMI ট্যাব এবং RoHS সম্মতি সহ।
LINK-PP LPJG0843GENL হল একটি প্রিমিয়াম, উচ্চ-কার্যক্ষমতা সম্পন্ন গিগাবিট RJ45 সংযোগকারী যাতে সমন্বিত 1000 বেস-টি চৌম্বক রয়েছে৷ IEEE 802.3 স্পেসিফিকেশন পূরণ করার জন্য ডিজাইন করা হয়েছে, এই একক-পোর্ট (1x1) সংযোগকারী নন-PoE অ্যাপ্লিকেশনের জন্য নির্ভরযোগ্য ইথারনেট সংযোগ নিশ্চিত করে। একটি স্পেস-সেভিং ট্যাব-ডাউন, বিল্ট-ইন ইএমআই শিল্ডিং এবং সবুজ/হলুদ LED সূচক সহ সাইড-এন্ট্রি ডিজাইনের বৈশিষ্ট্যযুক্ত, এটি SOHO ডিভাইস, মাদারবোর্ড, হাব এবং সুইচগুলির জন্য আদর্শ নেটওয়ার্কিং উপাদান।
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| পার্ট নম্বর | LPJG0843GENL |
| প্রস্তুতকারক | LINK-PP INT'L TECHNOLOGY CO., Limited |
| পার্ট স্ট্যাটাস | সক্রিয় |
| সংযোগকারী প্রকার | ইন্টিগ্রেটেড ম্যাগনেটিক্স সহ RJ45 সংযোগকারী |
| আবেদন | LAN ইথারনেট (নন-PoE) |
| বন্দরের সংখ্যা | 1x1 একক পোর্ট |
| নেটওয়ার্ক গতি | 10/100/1000 বেস-টি |
| মাউন্ট টাইপ | গর্ত মাধ্যমে |
| পিসিবি মাউন্টিং | সাইড এন্ট্রি |
| ওরিয়েন্টেশন | 90° সমকোণ |
| ল্যাচ কনফিগারেশন | ট্যাব ডাউন |
| শিল্ডিং | EMI ট্যাব সহ |
| LED সূচক | সবুজ/হলুদ |
| অপারেটিং তাপমাত্রা | 0°C থেকে +70°C |
| মাত্রা (L × W × H) | 0.837" × 0.627" × 0.524" (21.25 মিমি × 15.93 মিমি × 13.30 মিমি) |
| সম্মতি | RoHS (2011/65/EU) |
| বৈদ্যুতিক পরামিতি | পরীক্ষার শর্ত / ফ্রিকোয়েন্সি রেঞ্জ | কর্মক্ষমতা |
|---|---|---|
| টার্ন রেশিও | প্রাথমিক: মাধ্যমিক | 1CT:1CT (±2%) |
| ওসিএল (ওপেন সার্কিট ইন্ডাকট্যান্স) | @100KHz, 0.1V, 8mA DC বায়াস | 350µH ন্যূনতম |
| হিপট আইসোলেশন ভোল্টেজ | - | 1500 Vrms মিন |
| সন্নিবেশ ক্ষতি | 1 ~ 65 MHz | -0.5 ডিবি সর্বোচ্চ |
| সন্নিবেশ ক্ষতি | 65 ~ 100 MHz | -0.8 dB সর্বোচ্চ |
| সন্নিবেশ ক্ষতি | 100 ~ 125 MHz | -1.2 ডিবি সর্বোচ্চ |
| রিটার্ন লস (100Ω লোড) | 1 ~ 30 MHz | -16 ডিবি মিন |
| রিটার্ন লস (100Ω লোড) | 30 ~ 40 MHz | -13.5 dB ন্যূনতম |
| রিটার্ন লস (100Ω লোড) | 40 ~ 50 MHz | -11.5 dB ন্যূনতম |
| রিটার্ন লস (100Ω লোড) | 60 ~ 80 MHz | -10 ডিবি মিন |
| ক্রস টক | 1 ~ 100 MHz | -30 ডিবি মিন |
| সাধারণ মোড প্রত্যাখ্যান | 1 ~ 100 MHz | -30 ডিবি মিন |
| LED প্যারামিটার | অবস্থা | স্পেসিফিকেশন |
|---|---|---|
| বাম LED রঙ | - | সবুজ |
| বাম LED তরঙ্গদৈর্ঘ্য | - | 565nm |
| ডান LED রঙ | - | হলুদ |
| ডান LED তরঙ্গদৈর্ঘ্য | - | 585nm |
| ফরোয়ার্ড ভোল্টেজ (VF) | @ 20mA | 1.8V ~ 2.6V |
| রিভার্স লিকেজ কারেন্ট (IR) | @ 5V | 10µA সর্বোচ্চ |
LPJG0843GENL Gigabit RJ45 সংযোগকারী যান্ত্রিক স্থায়িত্ব এবং স্থিতিশীল বৈদ্যুতিক কর্মক্ষমতা নিশ্চিত করতে শিল্প-গ্রেড সামগ্রী ব্যবহার করে নির্মিত হয়েছে।
| উপাদান উপাদান | স্পেসিফিকেশন |
|---|---|
| হাউজিং উপাদান | থার্মোপ্লাস্টিক PBT + 30% গ্লাস ফাইবার |
| জ্বলনযোগ্যতা রেটিং | UL94V-0 |
| যোগাযোগের উপাদান | ফসফর ব্রোঞ্জ (C5210R-EH), 0.35 মিমি |
| কলাই যোগাযোগ | নিকেলের উপরে সোনা, মিনিমাম 6µ" সোনা |
| পিন উপাদান | ব্রাস (C2680R-H), 0.35 মিমি |
| রক্ষাকারী উপাদান | স্টেইনলেস স্টিল (SUS 201-1/2H), 0.2 মিমি |
| ওয়েভ সোল্ডার তাপমাত্রা | 5 সেকেন্ডের জন্য সর্বোচ্চ 265°C |
ইন্টিগ্রেটেড ম্যাগনেটিক্স সহ একটি RJ45 সংযোগকারী ব্যবহার করা বিচ্ছিন্ন ট্রান্সফরমার সমাধানগুলির তুলনায় বেশ কিছু সুবিধা দেয়:
গিগাবিট ইথারনেট অ্যাপ্লিকেশনের জন্য, LPJG0843GENL এর মতো সমন্বিত চৌম্বক RJ45 সংযোগকারী একটি দক্ষ এবং সাশ্রয়ী নেটওয়ার্কিং ইন্টারফেস সমাধান প্রদান করে।
LPJG0843GENL হল গিগাবিট ইথারনেট নেটওয়ার্কিং অ্যাপ্লিকেশনের জন্য ডিজাইন করা ইন্টিগ্রেটেড 1000 বেস-টি ম্যাগনেটিক্স সহ একটি একক-পোর্ট RJ45 সংযোগকারী।
হ্যাঁ। এটি 10/100/1000 বেস-টি ইথারনেট ট্রান্সমিশন সমর্থন করে।
না। এই মডেলটি ল্যান ইথারনেট নন-PoE অ্যাপ্লিকেশনের জন্য তৈরি।
এটি একটি 90° ডান-কোণ অভিযোজন সহ একটি থ্রু-হোল সাইড-এন্ট্রি PCB মাউন্টিং কনফিগারেশন ব্যবহার করে।
হ্যাঁ। এতে উন্নত EMI সুরক্ষার জন্য EMI ট্যাব এবং একটি স্টেইনলেস-স্টীল ঢাল রয়েছে।
সংযোগকারী সবুজ এবং হলুদ LED সূচক অন্তর্ভুক্ত.
