পণ্যের বিবরণ
উৎপত্তি স্থল: Guangdong, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,ROHS,Reach,ISO
মডেল নম্বার: 47F-1205GYD2
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 50/500/1000
মূল্য: Supportive & Competitive
প্যাকেজিং বিবরণ: 1 টি ট্রেতে 50 পিসি, 1 টি কার্টনতে ২4 ট্রায়ে, যা 30 * 30 * 31, 9 কেজিএস (1২00 পি.এস.সি) প্রতিটি শক্
ডেলিভারি সময়: স্টক
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 3000000 মাস
অংশ সংখ্যা: |
47F-1205GYD2 |
গণউৎপাদন: |
47F-1205GYD2 |
মৌলিক মুনাফেক্টর: |
Link-পিপি |
প্রয়োগ: |
10/100-টি |
পরিবার: |
জ্যাকেটস ম্যাগনেটিক্স |
Mouting: |
ডাইপ / শীর্ষ এন্ট্রি |
অংশ সংখ্যা: |
47F-1205GYD2 |
গণউৎপাদন: |
47F-1205GYD2 |
মৌলিক মুনাফেক্টর: |
Link-পিপি |
প্রয়োগ: |
10/100-টি |
পরিবার: |
জ্যাকেটস ম্যাগনেটিক্স |
Mouting: |
ডাইপ / শীর্ষ এন্ট্রি |
| 47F-1205GYD2 | Magjack 47F-1205GYD2 | 10 / 100Mbps | অভ্যন্তরীণ চুম্বকত্ব সঙ্গে RJ45 |
47F-1205GYD2 YDS ক্রস / পিডিএফ / ডেটসেট / মূল্য / 3 ডি / ক্রস
RJ45 10/100 বেস-টি জ্যাক ডব্লিউ আইথ ম্যাগনেটিক মডিউল
বৈশিষ্ট্য
● 1X1 ট্যাব-ইউপি, 1 "দীর্ঘ RJ45 অভ্যন্তরীণ চুম্বকত্ব সঙ্গে
● 8 বা 6-পিন সংকেত পিন সংস্করণ উপলব্ধ
● এবং LEDs ছাড়া উপলব্ধ
● ক্যাট 5 এবং 6 ফাস্ট ইথারনেট ক্যাবল বা উন্নত UTP জন্য উপযুক্ত
● অভ্যন্তরীণ চুম্বকত্ব হল HI-POT এবং কার্যকারিতা জন্য 100% বৈদ্যুতিকভাবে পরীক্ষিত
● 8২ এমএ পক্ষপাতের বর্তমান সহ 350 μH সর্বনিম্ন OCL
● UL 60950-1 দ্বারা স্বীকৃত

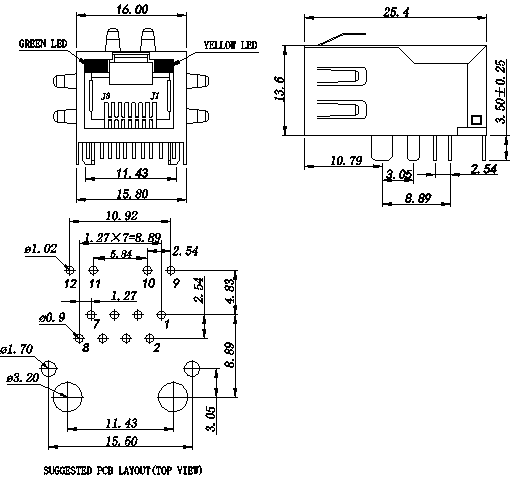

হাউজিং উপাদান:
উপাদান: নাইলন জিএফ (Fr50) UL94V-0 স্ট্যান্ডার্ড রঙ: কালো
উপাদান ঢোকান:
উপাদান: ফোস-ব্রোঞ্জ C5210 EH --- 0.35 মিমি বেধ
সন্নিবেশ - পিবিটি জিএফ UL94V-0
1.ল্লিপিং (1) নিকিল
2.প্লিপিং (2) 100% Sn
3.পল্টিং (3) গল (3u "~ 50u")
প্লেট উপাদান: PBT জিএফ উল 94V-0
পিন যোগাযোগ করুন উপাদান:
উপাদান: Phos- ব্রোঞ্জ C5191 --- 0.35 মিমি বেধ
1.ল্লিপিং (1) নিকিল
2.প্লিপিং (2) 100% Sn
রক্ষা উপাদান: ব্রাস C2680 প্লাটিনাম নিকেল
অপারেটিং জীবন: 750 সাইকেল MIN
পরিবেশগত
সংগ্রহস্থল তাপমাত্রা: -40 ℃ থেকে + 85 ℃
অপারেটিং তাপমাত্রা: 0 ℃ থেকে + 70 ℃
এফসিসি পার্ট 68, SUBPARTF সাথে মডিউল PLUG কনফার্মের সাথে মিলিত
| 47F-1205GYD2 RJ45 10/100 চুম্বকীয় মডিউল 1CT সহ বেস জ্যাকেট: 1CT অনুপাত | ||
|---|---|---|
| 47F-1205GYD2 | স্টুয়ার্ট সংযোগকারী | এসআই-60136-এফ |
| ARJ11A-MASL-QU2 | ARJC07-111071A | ARJ11C-MCSAT- AB-xMU2 |
| ARJC07-111071A | 47F-1205GYD2 | ARJ11C-MASAA- BA-xLU2 |
| ARJ11A-MDSN-MU2 | ARJC02-111006K | ARJ11C- মাসাব- বি.এ-এক্স এম ইউ ২ |
| ARJC07-111071A | ARV11-3824I | ARJ11C-MASAD- এএ- xMU2 |
| ARJ11B-MASAA-MU2 | ARJC02-111006K | ARJC01-111002AR |
| 47F-1205GYD2 | ARJC01-111002AR | ARJ11D-MASB-বিএ XMU2 |
| ARJ11B-MASAJ-MU2 | ARJC01-111002T | ARJ11D-MCSC-LU2 |
| 47F-1205GYD2 | ARJC02-111006K | ARJ11D-MDSD-আব-XLT2 |
| ARJ11B-Masan-LU2 | 13F-60NDK2NL | 47F-1205GYD2 |
| ARJ11B-MASBF-LU2 | ARJC01-111002AR | ARJ11D-MDSE-আব-XMU2 |
| 47F-1205GYD2 | 13F-60NDK2NL | ARJ11D-মেজের ঘরে জন্ম-আব-XMU2 |
| ARJ11B-MASCB-LT2 | ARJP11A-Masa-বিএ EMU2 | ARJ11D-MDSG-বিএ XMU2 |
| ARJ11B-MBSCB-আব-ELT2 | এসআই-60136-এফ | ARJ11D-MASG-বিএ XMU2 |
| ARJC01-111002AR | ARJP11A-MBSB-আব-EMU2 | ARJ11D-MASG-এএ- XMU2 |
| ARJ11B-MESBQ-আব-EMU2 | ARJC02-111006E | ARJC01-111002AR |
| ARJ11B-MASBQ-MU2 | ARJP11B-Masa-বিএ EMU2 | ARJ11D-MDSH-আব-XLU2 |
| ARJC07-111071A | ARJP11B-MBSB-আব-EMU2 | ARJ11D-ম্যাশ-বিএ XLU2 |
| ARJ11B-MFSBQ-এএ- EMU2 | ARJC07-111071A | ARJ11D-MBSJ-এ-ডিএ-HLT2 |
| 47F-1205GYD2 | ARJP11C-MASB-আব-এ-FMU2 | ARJ11D-MBSK-এ-ডিএ-HMU2 |
| ARJ11B-MASBR-QU2 | 13F-60NDK2NL | ARJ11D-MBSL-এ-ডিএ-HLU2 |

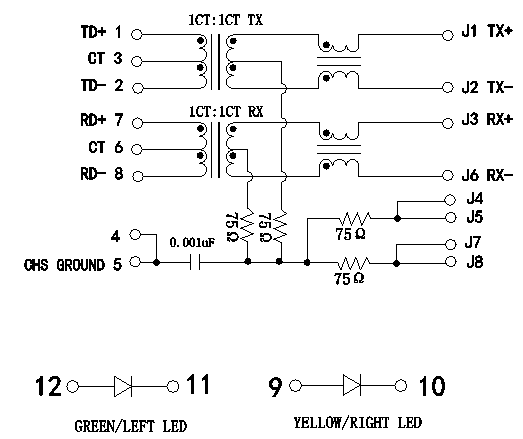

পরীক্ষার নোট (25 ± 5 ℃)
1.TR:(100KHZ,0.1V);
TX = 1CT: 1CT ± 3% RX = 1CT: 1CT ± 3% P2.LX: (100 কেজি, 100 এমভি, 8 এমএ, ডিসি বায়াস)
PINS: (P1, P2), (P7, P8) = 350uH MIN
3.HIPOT:
PINs (P1, P3, P2) TO (J1, J2) = 60 সেকেন্ডের জন্য 1500VAC
PINs (P7, P6, P8) TO (J3, J6) = 60 সেকেন্ডের জন্য 1500VAC
4. ইস্যু হ্রাস:
-1.0 ডিবি MAX @ 1.0 এমএইচএস থেকে 65 মেগাহার্টজ
5. দ্রুত ক্ষয়:
-20dB MIN @ 1MHz থেকে 10MHz
-16 ডিবি মিনিট @ 10 এমএইচজ থেকে 30 এমএইচএস
-12 ডিবি মিনিট 30 এমএইচএস থেকে 60 এমএইচএস
-10 ডিবি MIN @ 60 এমএইচ থেকে 100 মেগাহার্টজ
6. ক্রস টিক:
-40dB MIN @ 1MHz থেকে 30MHz
-35 ডিবি মিনিট 30 এমএইচজ থেকে 60 এমএইচএস
-30 ডিবি MIN @ 60 এমএইচ থেকে 100 মেগাহার্টজ
7. সাধারণ মোডে সংক্ষেপে সংযোজন:
-30 ডিবি মিনিট @ 1 এমএইচজ থেকে 50 এমএইচএস
-20dB MIN @ 50MHz থেকে 150MHz
8. চাপা তাপমাত্রা: 0 ℃ ~ 70 ℃
