পণ্যের বিবরণ
উৎপত্তি স্থল: Guangdong, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,RoHS,Reach,ISO
মডেল নম্বার: GST5009 LF
দলিল: LP82440ANL.pdf
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 400/2000/10 কে / 25 কে
মূল্য: $0.06-$0.5
প্যাকেজিং বিবরণ: টিএন্ডআর
ডেলিভারি সময়: স্টক
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 3KK / মাস
স্পেক: |
GST5009 LF |
বিকল্প: |

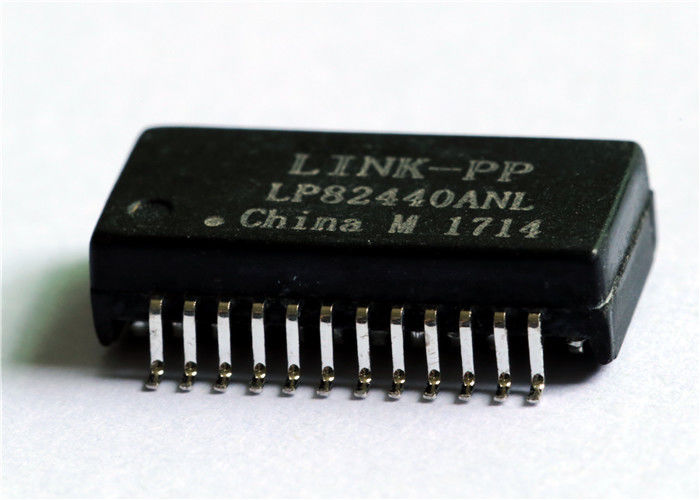

LP82440ANL |
মোড় অনুপাত: |
1CT : 1CT |
আকার / মাত্রা: |
15.10mm L x 7.10mm W |
হিপট: |
1500V |
নমুনা: |
বিনামূল্যে উপলব্ধ |
প্যাকেজ: |
24-পিন SOP/SMD |
অপারেটিং তাপমাত্রা পরিসীমা: |
0 ℃ থেকে +70 ℃ ℃ |
কারেন্ট: |
350ma |
ROHS এবং হ্যালোজেন বিনামূল্যে: |
হ্যাঁ |
স্পেক: |
GST5009 LF |
বিকল্প: |
LP82440ANL |
মোড় অনুপাত: |
1CT : 1CT |
আকার / মাত্রা: |
15.10mm L x 7.10mm W |
হিপট: |
1500V |
নমুনা: |
বিনামূল্যে উপলব্ধ |
প্যাকেজ: |
24-পিন SOP/SMD |
অপারেটিং তাপমাত্রা পরিসীমা: |
0 ℃ থেকে +70 ℃ ℃ |
কারেন্ট: |
350ma |
ROHS এবং হ্যালোজেন বিনামূল্যে: |
হ্যাঁ |
| প্যারামিটার | স্পেসিফিকেশন | ইঞ্জিনিয়ারিং তাৎপর্য |
|---|---|---|
| ইথারনেট স্পিড | 100/1000 BASE-T (গিগাবিট) | IEEE 802.3af এবং ANSI X3.263 অনুযায়ী ফুল-ডুপ্লেক্স কমপ্লায়েন্স |
| PoE কম্প্যাটিবিলিটি | IEEE 802.3af (350 mA কারেন্ট) | ডিসি পাওয়ার ইনজেকশনের জন্য ডেডিকেটেড লাইন-সাইড সেন্টার ট্যাপ (MCT1–MCT4) |
| প্যাকেজ হাইট | 4.00 মিমি [0.157 ইঞ্চি] (আল্ট্রা-লো প্রোফাইল) | 1U ব্লেড সার্ভার, স্লিম রাউটার এবং PCIe ডটার কার্ডের জন্য পারফেক্ট ফিট |
| প্যাকেজ / পিনআউট | 24-পিন SOP সারফেস মাউন্ট (SMD) | উচ্চ-উৎপাদনশীল স্বয়ংক্রিয় SMT পিক-এন্ড-প্লেসের জন্য স্ট্যান্ডার্ড 1.00 মিমি পিন পিচ |
| টার্নস রেশিও | 1CT : 1CT (±5%) (সমস্ত 4 জোড়া) | ভোল্টেজ-মোড এবং কারেন্ট-মোড PHY-এর সাথে সামঞ্জস্যপূর্ণ সিমেট্রিকাল টপোলজি |
| ইনডাকট্যান্স (OCL) | 350 µH ন্যূনতম (100 kHz, 0.1 V, 8 mA DC তে) | কন্টিনিউয়াস ডিসি আনব্যালেন্সড কারেন্টের অধীনে উচ্চ স্যাচুরেশন রেজিস্ট্যান্স |
| ইনসারশন লস | -1.0 dB সর্বোচ্চ (1 ~ 100 MHz) | ন্যূনতম সিগন্যাল অ্যাটেন্যুয়েশন সহ ব্যতিক্রমী ট্রান্সমিশন এফিসিয়েন্সি |
| রিটার্ন লস (100 Ω) | -18.0 dB ন্যূনতম (1 ~ 30 MHz) | উচ্চ-ফ্রিকোয়েন্সি রিফ্লেকশন কমাতে শিল্প মান ছাড়িয়ে যায় |
| ক্রস টক অ্যাটেন্যুয়েশন | -45 dB ন্যূনতম (@ 30 MHz) | প্যাকেট ক্রস-কাপলিং প্রতিরোধ করে এমন উন্নত চ্যানেল-টু-চ্যানেল আইসোলেশন |
| হাই-পট আইসোলেশন | 1500 Vrms ন্যূনতম | কোর সিলিকনকে কেবল ট্রানজিয়েন্ট থেকে রক্ষা করে সার্টিফাইড গ্যালভানিক বাউন্ডারি |
| প্যারামিটার | টেস্ট কন্ডিশন | স্পেসিফিকেশন লিমিট |
|---|---|---|
| টার্নস রেশিও (TX ও RX) | 100 kHz, 0.1 V | 1CT : 1CT (±5%) |
| ওপেন সার্কিট ইন্ডাকট্যান্স (OCL) | 100 kHz, 0.1 V, 8 mA DC বায়াস | 350 µH ন্যূনতম |
| কারেন্ট ক্যাপাবিলিটি | লাইন-সাইড কন্টিনিউয়াস কারেন্ট | 350 mA (IEEE 802.3af PoE) |
| ইনসারশন লস | 1 ~ 100 MHz | -1.0 dB সর্বোচ্চ |
| রিটার্ন লস (100 Ω লোড) | 1 ~ 30 MHz | -18.0 dB ন্যূনতম |
| রিটার্ন লস (100 Ω লোড) | 40 MHz | -14.4 dB ন্যূনতম |
| রিটার্ন লস (100 Ω লোড) | 50 MHz | -13.1 dB ন্যূনতম |
| রিটার্ন লস (100 Ω লোড) | 60 ~ 80 MHz | -12.0 dB ন্যূনতম |
| রিটার্ন লস (100 Ω লোড) | 100 MHz | -10.0 dB ন্যূনতম |
| ক্রস টক অ্যাটেন্যুয়েশন | 30 MHz | -45.0 dB ন্যূনতম |
| ক্রস টক অ্যাটেন্যুয়েশন | 60 MHz | -40.0 dB ন্যূনতম |
| ক্রস টক অ্যাটেন্যুয়েশন | 100 MHz | -35.0 dB ন্যূনতম |
| ডিফারেনশিয়াল টু কমন মোড (DCMR) | 30 MHz | -40.0 dB ন্যূনতম |
| ডিফারেনশিয়াল টু কমন মোড (DCMR) | 60 MHz | -35.0 dB ন্যূনতম |
| ডিফারেনশিয়াল টু কমন মোড (DCMR) | 100 MHz | -30.0 dB ন্যূনতম |
| ডাইইলেকট্রিক হাই-পট (আইসোলেশন) | 60 সেকেন্ড (প্রাইমারি থেকে সেকেন্ডারি) | 1500 Vrms ন্যূনতম |
| অপারেটিং টেম্পারেচার রেঞ্জ | অ্যাম্বিয়েন্ট | 0°C থেকে +70°C |
| স্টোরেজ টেম্পারেচার রেঞ্জ | নন-অপারেটিং | -25°C থেকে +85°C |
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| বডি ডাইমেনশনস | 15.10 মিমি [0.594 ইঞ্চি] × 7.10 মিমি [0.280 ইঞ্চি] |
| মোট বাইরের স্প্যান | 10.00 মিমি [0.394 ইঞ্চি] |
| মডিউল হাইট | 4.00 মিমি [0.157 ইঞ্চি] সর্বোচ্চ |
| পিন পিচ | 1.00 মিমি [0.039 ইঞ্চি] |
| 12 পিনের জুড়ে স্প্যান | 11.00 মিমি [0.433 ইঞ্চি] |
| কোপ্ল্যানারিটি | ≤0.10 মিমি [0.004 ইঞ্চি] |
| সাজেস্টেড পিসিবি সোল্ডার ল্যান্ড প্যাটার্ন — প্যাড উইডথ | 0.60 মিমি [0.024 ইঞ্চি] |
| সাজেস্টেড পিসিবি সোল্ডার ল্যান্ড প্যাটার্ন — প্যাড লেন্থ | 1.35 মিমি [0.053 ইঞ্চি] |
| ইনার প্যাড রো ডিসটেন্স | 8.00 মিমি [0.315 ইঞ্চি] |
| আউটার প্যাড রো স্প্যান | 10.70 মিমি [0.421 ইঞ্চি] |
উত্তর: হ্যাঁ। GST5009 LF IEEE 802.3af স্ট্যান্ডার্ডের সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ, ডেডিকেটেড সেন্টার ট্যাপ (পিন 15, 18, 21 এবং 24) এর মাধ্যমে 350 mA পর্যন্ত কন্টিনিউয়াস ব্যালেন্সড ডিসি কারেন্ট সমর্থন করে। এটি PoE পাওয়ার্ড ডিভাইস (PD) এবং পাওয়ার সোর্সিং ইকুইপমেন্ট (PSE) এর জন্য ডিজাইন করা হয়েছে যা 15.4 W পর্যন্ত কাজ করে।
উত্তর: ডাইরেক্ট 100% পিন-টু-পিন ড্রপ-ইন রিপ্লেসমেন্টগুলির মধ্যে রয়েছে LINK-PP LP82440ANL (যা একটি আপগ্রেডেড -40°C থেকে +85°C ইন্ডাস্ট্রিয়াল টেম্পারেচার রেঞ্জ অফার করে), Pulse Electronics H5008NL / HX5008NL, এবং Würth Elektronik 749020011। সবগুলিই 24-পিন SOP ফুটপ্রিন্ট, 4.0 মিমি উচ্চতা এবং 1CT:1CT টার্নস রেশিও শেয়ার করে।
উত্তর: স্ট্যান্ডার্ড RJ45 ইন্টিগ্রেটেড কানেক্টর (Magjacks) এর জন্য 13.5 মিমি থেকে 16 মিমি উল্লম্ব স্থানের প্রয়োজন হয়। GST5009 LF এর 4.00 মিমি উচ্চতা নেটওয়ার্ক হার্ডওয়্যার ইঞ্জিনিয়ারদের কম্প্যাক্ট 1U টেলিকম র্যাক, লো-প্রোফাইল PCIe কার্ড এবং আল্ট্রা-স্লিম এমবেডেড IoT এনক্লোজারে উচ্চ-ঘনত্বের গিগাবিট ইথারনেট ম্যাগনেটিক্স ফিট করার অনুমতি দেয়।
