100B-1003X 10 / 100BASE-TX একা পোর্ট ট্রান্সফরমার 100B-1003FNL, 100B-1003

দiNRCORE 100B-1003Xএকটি মিল-অ্যারো-গ্রেড একক-বন্দর10/100Base-TX ফাস্ট ইথারনেট বিযুক্ত ট্রান্সফরমার মডিউলএকটি 16-পিন সারফেস-মাউন্ট (SMT) প্যাকেজে (12.95 × 6.98 × 6.22 মিমি)। মিশন-সমালোচনামূলক নির্ভরযোগ্যতার জন্য ডিজাইন করা হয়েছে, এটি একটি চরম অপারেটিং তাপমাত্রা বৈশিষ্ট্যযুক্ত-55°C থেকে +125°C,1500 Vrmsডাইইলেকট্রিক প্রতিরোধী ভোল্টেজ (DWV), একটি সর্বনিম্ন ওপেন সার্কিট ইন্ডাকট্যান্স (OCL)8mA DC পক্ষপাত সহ 350 µH, এবং একটিMSL 3রেটিং ফ্লাইট এবং প্রতিরক্ষা ব্যবস্থায় বিপর্যয়মূলক টিন-হুইকার বৃদ্ধি দূর করতে, এর ডিফল্ট টার্মিনাল ফিনিসটি প্রামাণিকSn63Pb37 (টিন/লিড)এর পিক রিফ্লো প্রোফাইল প্রতিরোধের সাথে235°C. TX এবং RX চ্যানেল উভয়ই একটি অভ্যন্তরীণ অন্তর্ভুক্ত করেচোক + ট্রান্সফরমার (সি, টি)টপোলজি

প্রযুক্তিগত বিশেষ উল্লেখ:

1. বৈদ্যুতিক কর্মক্ষমতা (@ 25°C)

2. পরিবেশগত, উপাদান এবং সমাবেশ রেটিং

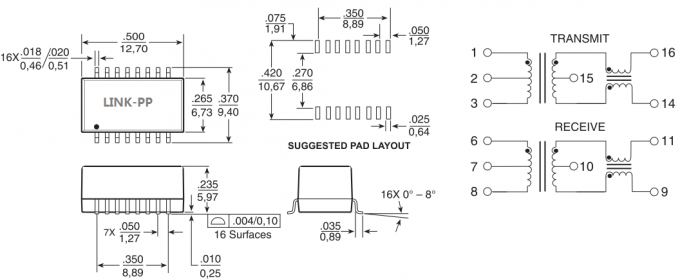

100B-1003X 10/100 BASE-TX ট্রান্সফরমার মডিউল ডেটাশিট:

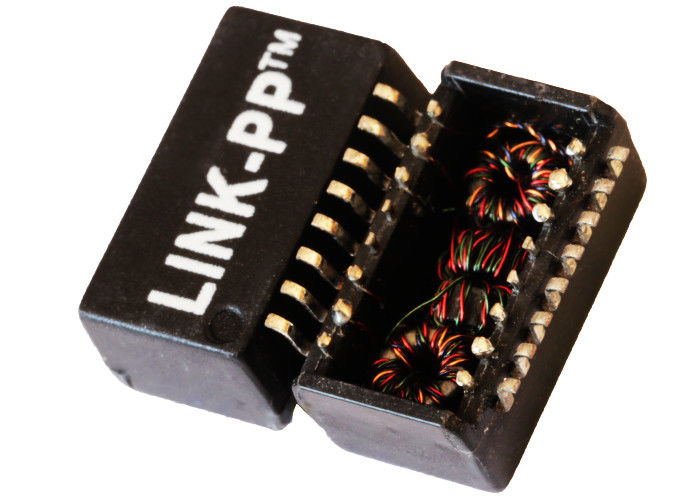

100B-1003X 16-Pin SMD Ehernet Magnetics এর মূল বৈশিষ্ট্য:

দ100B-1003Xচরম মহাকাশ, প্রতিরক্ষা, এবং কঠোর শিল্প পরিবেশ জুড়ে মিশন-সমালোচনামূলক নেটওয়ার্কিং সরবরাহ করার জন্য প্রকৌশলীকৃত একক-পোর্ট বিযুক্ত ইথারনেট ট্রান্সফরমার মডিউল। সঙ্গে সম্পূর্ণরূপে অনুগতIEEE 802.3 10/100Base-TXস্ট্যান্ডার্ড, এই 16-পিন গল-উইং সারফেস-মাউন্ট মডিউল যথার্থতা 1CT:1CT ট্রান্সমিট (TX) এবং রিসিভ (RX) চ্যানেলগুলিকে একীভূত করে, প্রতিটি অভ্যন্তরীণ দ্বারা সুরক্ষিতকমন মোড চোক এবং ট্রান্সফরমার (সি, টি)মঞ্চ

প্রমিত শিল্প তাপমাত্রায় সীমিত বাণিজ্যিক চৌম্বক থেকে ভিন্ন, "X" স্তরকে আপসহীন অবিচ্ছিন্ন অপারেশনের জন্য রেট দেওয়া হয়েছে-55°C থেকে +125°C. মডিউলটি একটি ইপোক্সি-এনক্যাপসুলেটেড প্যাকেজে রাখা হয়েছে যা ভারী যান্ত্রিক শক, ক্রমাগত কম্পন এবং তাপীয় সাইক্লিং সহ্য করে। অ্যারোস্পেস অ্যান্টি-টিন-হুইস্কার ম্যান্ডেট (যেমন GEIA-STD-0005-2) সন্তুষ্ট করতে, বেস 100B-1003X একটি ডেডিকেটেড বৈশিষ্ট্যযুক্তSn63Pb37 ইউটেকটিক টিন-লিড ফিনিস, চাপহীন এভিওনিক্স এবং কৌশলগত যুদ্ধক্ষেত্রের সরঞ্জামগুলিতে বিশুদ্ধ-টিন প্লেটিংয়ের সাথে যুক্ত শর্ট-সার্কিট বিপদগুলি সম্পূর্ণভাবে প্রশমিত করা।

• সম্পূর্ণ মিল-অ্যারো-গ্রেড তাপমাত্রা পরিসীমা: থেকে রেট করা হয়েছে-55°C থেকে +125°C, চরম তাপীয় সুইং জুড়ে কোন চৌম্বকীয় কোর স্যাচুরেশন বা ইন্ডাকট্যান্স পতন নিশ্চিত করে।
• ডিসি বায়াস ইন্ডাকট্যান্স স্থায়িত্ব: বিতরণ করে≥350 µH OCL 8mA ক্রমাগত DC পক্ষপাত প্রয়োগ করা হয়েছে, উচ্চ শব্দ পরিবেশে বেসলাইন বিচরণ প্রতিরোধ.
• খাঁটি Sn63Pb37 অ্যান্টি-হুইকার ফিনিশ: ফ্লাইট-সমালোচনামূলক ইলেকট্রনিক্সে মাইক্রোস্কোপিক টিন-হুইকার বৃদ্ধি দূর করে (প্রতিরক্ষার জন্য RoHS ছাড়; বাণিজ্যিক সীসা-মুক্ত সম্মতির জন্য "NL" বিকল্প উপলব্ধ)।
• উন্নত উচ্চ-ফ্রিকোয়েন্সি কর্মক্ষমতা: অর্জন করে20 dB সর্বনিম্ন রিটার্ন ক্ষতি2/30 MHz এ এবং35 dB ন্যূনতম DM-to-CM প্রত্যাখ্যান100 MHz পর্যন্ত, মান 100B-1001 সিরিজ মডিউলগুলিকে ছাড়িয়ে যাচ্ছে।
• রাগড 16-পিন SMT প্যাকেজ: পরিমাপ 12.95 × 6.98 × 6.22 মিমি; গুল-উইং লিডগুলি তাপীয় শকের সময় PCB CTE অমিলের বিরুদ্ধে কমপ্লায়েন্ট স্ট্রেন ত্রাণ প্রদান করে।

100B-1003X Mil-Aero Transformer সমাবেশ নির্দেশিকা:

1. রিফ্লো প্রোফাইল সিলিং (235°C পিক):
   অফিসিয়াল ডেটাশিট অনুসারে, স্ট্যান্ডার্ড ইপোক্সি-এনক্যাপসুলেটেড Sn63Pb37 বডি একটি সহ্য করে235°C সর্বোচ্চ তাপমাত্রা প্রোফাইল(183 ডিগ্রি সেলসিয়াসে তরল)।স্ট্যান্ডার্ড SAC305 সীসা-মুক্ত প্রোফাইলের অধীনে বেস SnPb অংশগুলি প্রক্রিয়া করবেন না (245°C–260°C), যেহেতু অতিরিক্ত তাপ অভ্যন্তরীণ সোল্ডার রিফ্লো এবং প্যাকেজ ডিলামিনেশন হতে পারে।
2. MSL 3 ফ্লোর লাইফ অ্যান্ড বেকিং:
   এ রেট দেওয়া হয়েছেMSL 3, মডিউল একটি মেঝে জীবন আছে168 ঘন্টা≤30°C/60% RH-এ। যদি অংশগুলি এই জানালার চেয়ে বেশি হয় বা আর্দ্রতা বাধা ব্যাগ (MBB) সীল আপস করা হয়, সে অনুযায়ী বেক করুনIPC/JEDEC J-STD-033পুনঃপ্রবাহের আগে।

অন্যান্য আইটেম স্পেসিফিকেশন:

প্রযুক্তিগত FAQ:

প্রশ্ন 1: কেন 100B-1003X স্ট্যান্ডার্ড 100B-1003-এ 1.0 dB এর তুলনায় একটি 1.2 dB সর্বাধিক সন্নিবেশ ক্ষতি নির্দিষ্ট করে?

ক: "X" সংস্করণটি একটি বর্ধিত তাপমাত্রার উইন্ডোতে যোগ্য-55°C থেকে +125°C(100B-1003 এর জন্য -40°C থেকে +85°C এর বিপরীতে)। সামান্য উচ্চতর সন্নিবেশ ক্ষতি রেটিং (1.2 dB) মোট তাপমাত্রার স্প্যানের 180°C জুড়ে প্রয়োজনীয় উচ্চ তাপীয় প্রতিরোধ এবং মূল স্থিতিশীলতার মার্জিনের জন্য দায়ী।

প্রশ্ন 2: কেন Sn63Pb37 মিল-অ্যারো-গ্রেড হার্ডওয়্যারে সীসা-মুক্ত প্লেটিংয়ের চেয়ে পছন্দ করে?

ক: বিশুদ্ধ টিন (>97% Sn) ইলেক্ট্রোপ্লেটিং সময়ের সাথে সাথে স্বতঃস্ফূর্তভাবে মাইক্রোস্কোপিক পরিবাহী বাঁশ বাড়তে পারে, যার ফলে পর্যায় থেকে পর্যায় শর্টস হতে পারে। GEIA-STD-0005-2 এবং প্রতিরক্ষা সংগ্রহের নিয়মের অধীনে, Sn63Pb37 টিন-হুইস্কার বৃদ্ধি রোধ করার জন্য কঠোরভাবে প্রয়োজন।

Q3: 100B-1003X কি বৃত্তাকার সংযোগকারীর সাথে ব্যবহার করা যেতে পারে (যেমন, MIL-DTL-38999)?

ক: হ্যাঁ। মিশন-ক্রিটিকাল এভিওনিক্স এবং নেভাল সিস্টেমে, প্লাস্টিকের RJ45 জ্যাক খুব কমই বাহ্যিকভাবে ব্যবহার করা হয়। 100B-1003X ডিসক্রিট ট্রান্সফরমার সরাসরি PCB-তে মাউন্ট করে, ডিফারেনশিয়াল লাইন ফিল্টার করে একটি রুগ্ন চেসিস-মাউন্ট করা বৃত্তাকার D38999 সংযোগকারীতে যাওয়ার আগে।
