পণ্যের বিবরণ
উৎপত্তি স্থল: Guangdong, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,RoHS,Reach,ISO
মডেল নম্বার: LP6096ANL
দলিল: LP6096ANL.pdf
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 400/2000/10 কে / 25 কে
মূল্য: $0.06-$0.8
প্যাকেজিং বিবরণ: টিএন্ডআর
ডেলিভারি সময়: স্টক
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 3KK / মাস
স্পেসিফিকেশন: |
LP6096ANL |
ট্রান্সফরমার টাইপ: |
পো+ গিগাবিট ইথারনেট |
মাত্রা: |
17.53mm L x 16.10mm W x 5.840 mm H |
ফাইল: |
PDF/3D/ISG/Stp/ধাপ/ডেটাশিট |
ডেটা রেট: |
1000base-t |
চ্যানেল/পোর্টের সংখ্যা: |
একক |
PoE: |
PoE+ |
মাউন্ট টাইপ: |
শ্রীমতী |
মোড় অনুপাত: |
1:1 |
অপারেটিং তাপমাত্রা পরিসীমা: |
-40°C থেকে +85°C |
স্পেসিফিকেশন: |
LP6096ANL |
ট্রান্সফরমার টাইপ: |
পো+ গিগাবিট ইথারনেট |
মাত্রা: |
17.53mm L x 16.10mm W x 5.840 mm H |
ফাইল: |
PDF/3D/ISG/Stp/ধাপ/ডেটাশিট |
ডেটা রেট: |
1000base-t |
চ্যানেল/পোর্টের সংখ্যা: |
একক |
PoE: |
PoE+ |
মাউন্ট টাইপ: |
শ্রীমতী |
মোড় অনুপাত: |
1:1 |
অপারেটিং তাপমাত্রা পরিসীমা: |
-40°C থেকে +85°C |
| ক্রস | LP6096ANL | HX6096NL | HX6098FNL | HX6015NL | H6096NL | HX6098NL |

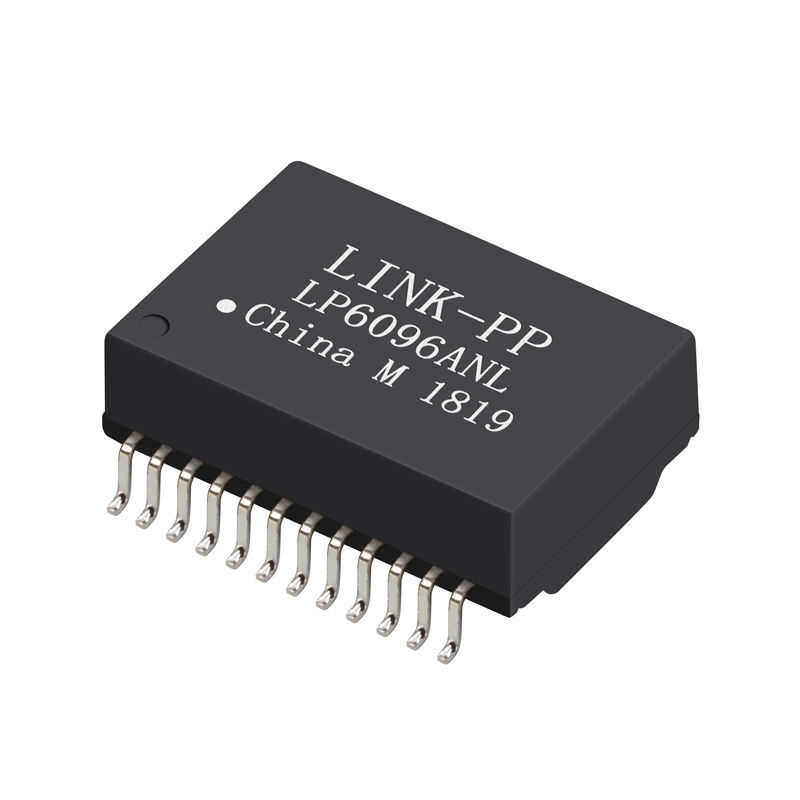

LP6096ANLএকটি উচ্চ নির্ভরযোগ্যতাগিগাবাইট ইথারনেট ল্যান ট্রান্সফরমারএর জন্য ডিজাইন করা10/100/1000বেস-টি ইথারনেট অ্যাপ্লিকেশন.
এই একক-পোর্ট ট্রান্সফরমার বৈশিষ্ট্য1ট্রান্সমিটার এবং রিসিভার উভয়ের জন্য 1:1 ঘূর্ণন অনুপাত, একটিউন্মুক্ত কাঠামো নির্মাণ, এবং সমর্থনPoE+ নেটওয়ার্ক পরিবেশ.
সঙ্গেপৃষ্ঠ-মাউন্ট প্যাকেজিং, বর্ধিত তাপমাত্রা অপারেশন থেকে-40°C থেকে +85°C, এবং স্বয়ংক্রিয় এমডিআই / এমডিআই-এক্স সামঞ্জস্য, এলপি 6096 এএনএল এন্টারপ্রাইজ নেটওয়ার্কিং, শিল্প ইথারনেট এবং উচ্চ-কার্যকারিতা যোগাযোগ সরঞ্জামগুলির জন্য আদর্শ।
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| লিঙ্ক-পিপি পার্ট নম্বর | LP6096ANL |
| ট্রান্সফরমার প্রকার | ল্যান ট্রান্সফরমার |
| অংশের অবস্থা | সক্রিয় |
| প্রয়োগ | ইথারনেট (PoE+) |
| বন্দর সংখ্যা | একক বন্দর |
| গতি | 10/100/1000বেস-টি |
| নির্মাণ | ফ্রেম খুলুন |
| মাউন্ট টাইপ | পৃষ্ঠের মাউন্ট |
| প্যাকেজ | টেপ ও রিল |
| পিন গণনা | 24 পিন |
| বন্দর প্রতি কোর | 8 |
| অটো MDI/MDI-X | হ্যাঁ। |
| অপারেটিং তাপমাত্রা | -40°C থেকে +85°C |
| পয়েন্ট | স্পেসিফিকেশন |
|---|---|
| ঘূর্ণন অনুপাত | Pri:Sec = 1CT:1CT |
| ওসিএল | 350μH মিনি @ 8mA DC Bias220μH সর্বোচ্চ @ 18mA DC Bias |
| সন্নিবেশ ক্ষতি (ডিবি ম্যাক্স) | 0.১ মেগাহার্টজ: -১.২১-১২৫ মেগাহার্টজ: -২।0 |
| রিটার্ন লস (ডিবি মিনিট) | ১ ০৪০ মেগাহার্টজঃ -১৬৪০ ০১০০ মেগাহার্টজঃ -১০ |
| ক্রসস্টক (ডিবি মিনিট) | 30MHz: -4360MHz: -37100MHz: -33 |
| সিএমআরআর (ডিবি মিনিট) | 30MHz: -30200MHz: -15 |
| ডিসিআর ব্যালেন্স | 1Ω ± 0.05Ω |
| ব্যালেন্স ডিসি লাইন বর্তমান | 720mA Max @ 57VDC অবিচ্ছিন্ন |
| হিপোট | 1500Vrms |
| অপারেটিং তাপমাত্রা | -40°C ~ +85°C |
এই কনফিগারেশন উচ্চ-ভলিউম পিসিবি উত্পাদনকে সহজ করে তোলে এবং ধ্রুবক লোডিং নির্ভরযোগ্যতা নিশ্চিত করে।
10 এমবিপিএস, 100 এমবিপিএস এবং 1000 এমবিপিএস (গিগাবিট ইথারনেট) সমর্থন করে।
হ্যাঁ, ট্রান্সফরমারটি ইথারনেট ইন্টারফেসের জন্য ডিজাইন করা হয়েছে যা PoE+ পরিবেশকে সমর্থন করে।
হ্যাঁ, এর -৪০°সি থেকে +৮৫°সি অপারেটিং রেঞ্জ এটিকে শিল্প প্রয়োগের জন্য উপযুক্ত করে তোলে।
