পণ্যের বিবরণ
উৎপত্তি স্থল: Guangdong, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: ISO9001,SGS,UL,CE,REACH
মডেল নম্বার: 0826-1X2T-23-এফ
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 50/500/1000/25 কে
মূল্য: $1.1-$5.19
প্যাকেজিং বিবরণ: ট্রে
ডেলিভারি সময়: ২-৩ দিনের মধ্যে
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 3000K/মাস
পার্ট নম্বর: |
0826-1X2T-23-F |
বন্দর সংখ্যা: |
ডুয়াল-পোর্ট (1×2) |
সংযোগকারী প্রকার: |
গিগাবিট ম্যাগজ্যাক |
অ্যাপ্লিকেশন: |
10/100/1000 বেস-টি |
মাউন্ট টাইপ: |
গর্তের মাধ্যমে |
ওরিয়েন্টেশন: |
90 ～ কোণ (ডান) |
সমাপ্তি: |
সোল্ডার |
শিল্ডিং: |
ঝাল, ইএমআই আঙুল |
পার্ট নম্বর: |
0826-1X2T-23-F |
বন্দর সংখ্যা: |
ডুয়াল-পোর্ট (1×2) |
সংযোগকারী প্রকার: |
গিগাবিট ম্যাগজ্যাক |
অ্যাপ্লিকেশন: |
10/100/1000 বেস-টি |
মাউন্ট টাইপ: |
গর্তের মাধ্যমে |
ওরিয়েন্টেশন: |
90 ～ কোণ (ডান) |
সমাপ্তি: |
সোল্ডার |
শিল্ডিং: |
ঝাল, ইএমআই আঙুল |

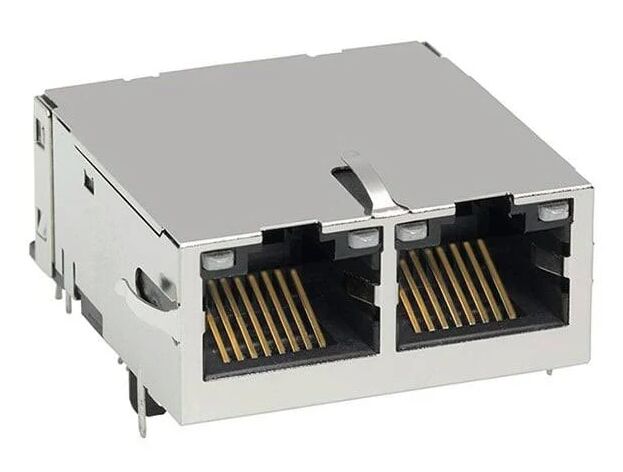

0826-1X2T-23-F গিগাবিট MagJack ডুয়াল-পোর্ট RJ45 কানেক্টর ইন্টিগ্রেটেড ম্যাগনেটিক্স, 12 কোর, EMI শিল্ডিং, 1500Vrms আইসোলেশন, এবং 10/100/1000Base-T ইথারনেট নেটওয়ার্কিং সরঞ্জামের জন্য LED ইন্ডিকেটর সহ।
The 0826-1X2T-23-F গিগাবিট MagJack একটি ডুয়াল-পোর্ট (1×2) RJ45 কানেক্টর ইন্টিগ্রেটেড ইথারনেট ম্যাগনেটিক্স সহ, যা 10/100/1000Base-T গিগাবিট ইথারনেট অ্যাপ্লিকেশনেরIEEE 802.3
এই শিল্ডেড রাইট-অ্যাঙ্গেল থ্রু-হোল RJ45 MagJack LAN ট্রান্সফরমার, কমন-মোড ফিল্টারিং, এবং ডুয়াল LED ইন্টিগ্রেট করে, যা PCB ডিজাইনকে সহজ করে তোলে এবং চমৎকার সিগন্যাল ইন্টিগ্রিটি, EMI সাপ্রেশন, এবং IEEE 802.3 কমপ্লায়েন্ট আইসোলেশন পারফরম্যান্সIEEE 802.3
প্রতি পোর্টে 12 কোর এবং ট্যাব-আপ ওরিয়েন্টেশন সহ, 6-1840402-1 ইথারনেট সুইচ, রাউটার, নেটওয়ার্ক ইন্টারফেস কার্ড (NICs), এবং ইন্ডাস্ট্রিয়াল ইথারনেট ডিভাইসের মতো নেটওয়ার্কিং সরঞ্জামে ব্যাপকভাবে ব্যবহৃত হয়।
সাথে সঙ্গতিপূর্ণ
| LED 1 – হলুদ | প্যারামিটার |
|---|---|
| স্পেসিফিকেশন | 6-1840402-1 |
| 0826-1X2T-23-F | কানেক্টর টাইপ |
| RJ45 MagJack | পোর্ট কনফিগারেশন |
| 1 × 2 (ডুয়াল পোর্ট) | ইথারনেট স্পিড |
| 10/100/1000Base-T | অ্যাপ্লিকেশন |
| ইথারনেট LAN, Auto-MDIX | মাউন্টিং টাইপ |
| থ্রু হোল | ওরিয়েন্টেশন |
| রাইট অ্যাঙ্গেল (90°) | টার্মিনেশন |
| সোল্ডার | PCB এর উপরে উচ্চতা |
| 13.59 মিমি | LED কালার |
| সবুজ / কমলা / হলুদ | ট্যাব ডিরেকশন |
| আপ | প্রতি জ্যাকের কোরের সংখ্যা |
| 12 | শিল্ডিং |
| EMI ফিঙ্গার সহ শিল্ডেড | প্যাকেজিং |
| ট্রে | অপারেটিং তাপমাত্রা |
| LED 1 – হলুদ | প্যারামিটার |
|---|---|
| স্পেসিফিকেশন | টার্নস রেশিও |
| 1CT : 1CT ±2% (TP1-TP4) | ইনডাকট্যান্স (OCL) |
| রিটার্ন লস | ফ্রিকোয়েন্সি |
|---|---|
| সর্বোচ্চ লস | 0.1–1 MHz |
| −1.1 dB | 1–65 MHz |
| −0.5 dB | 65–100 MHz |
| −0.8 dB | 100–125 MHz |
| রিটার্ন লস | ফ্রিকোয়েন্সি |
|---|---|
| সর্বনিম্ন | 0.5–40 MHz |
| −18 dB | 40–100 MHz |
| LED 1 – হলুদ | প্যারামিটার |
|---|---|
| স্পেসিফিকেশন | CM-CM রিজেকশন |
| ≥ −30 dB (100kHz–100MHz) | CM-DM রিজেকশন |
| LED 1 – হলুদ | প্যারামিটার |
|---|---|
| স্পেসিফিকেশন | হিপট |
| 1500 Vrms | কমপ্লায়েন্স |
IEEE 802.3 আইসোলেশন রিকোয়ারমেন্টসমস্ত ইউনিট 100% প্রোডাকশন টেস্টেড
| LED 1 – হলুদ | প্যারামিটার |
|---|---|
| কালার | ফরোয়ার্ড ভোল্টেজ |
| ফরোয়ার্ড ভোল্টেজ | ডমিন্যান্ট ওয়েভলেংথ |
| LED 2 – সবুজ / কমলা | কালার | ফরোয়ার্ড ভোল্টেজ |
|---|---|---|
| ডমিন্যান্ট ওয়েভলেংথ | সবুজ | 2.2 V typ |
| 565 nm | কমলা | 2.0 V typ |
| মেকানিক্যাল ও ম্যাটেরিয়াল স্পেসিফিকেশন | কম্পোনেন্ট |
|---|---|
| ম্যাটেরিয়াল | হাউজিং |
| PBT থার্মোপ্লাস্টিক | ফ্লেমেবিলিটি রেটিং |
| UL94-V0 | কন্টাক্ট |
| কপার অ্যালয় | কন্টাক্ট প্লেটিং |
| 30 μin হার্ড গোল্ড | শিল্ড |
| নিকেল-প্লেটেড কপার অ্যালয় | ওয়্যার |
1. গিগাবিট MagJack কি?একটি গিগাবিট MagJack
2. 0826-1X2T-23-F কোন ইথারনেট স্পিড সাপোর্ট করে?কানেক্টর 10Base-T, 100Base-TX, এবং 1000Base-T ইথারনেট অ্যাপ্লিকেশন সাপোর্ট করে যা IEEE 802.3
3. কানেক্টরটি কি আইসোলেশন ভোল্টেজ প্রদান করে?ইন্টিগ্রেটেড ম্যাগনেটিক্স 1500Vrms আইসোলেশন প্রদান করে, যা IEEE 802.3
4. অপারেটিং তাপমাত্রা পরিসীমা কত?কানেক্টরটি 0°C থেকে +70°C অপারেটিং তাপমাত্রার
