পণ্যের বিবরণ
উৎপত্তি স্থল: Guangdong, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,RoHS,Reach,ISO
মডেল নম্বার: DA4T10304
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 50/500/1000 / 60K
মূল্য: $0.11-$24
প্যাকেজিং বিবরণ: ট্রে
ডেলিভারি সময়: স্টক
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 180 কে / মাস
অংশ সংখ্যা: |
DA4T10304 |
চীনে তৈরী: |
এস এম-LPJG47502CNL |
Connector ধরন: |
RJ45 |
প্রয়োগ: |
1000 বেস-টি |
মাউন্ট প্রকার: |
মাধ্যমে বিবর |
ঝোঁক: |
90 ~ কোণ (ডান) |
পরিসমাপ্তি: |
Solder |
Shielding: |
Shielded, ইএমআই আঙুল |
অংশ সংখ্যা: |
DA4T10304 |
চীনে তৈরী: |
এস এম-LPJG47502CNL |
Connector ধরন: |
RJ45 |
প্রয়োগ: |
1000 বেস-টি |
মাউন্ট প্রকার: |
মাধ্যমে বিবর |
ঝোঁক: |
90 ~ কোণ (ডান) |
পরিসমাপ্তি: |
Solder |
Shielding: |
Shielded, ইএমআই আঙুল |

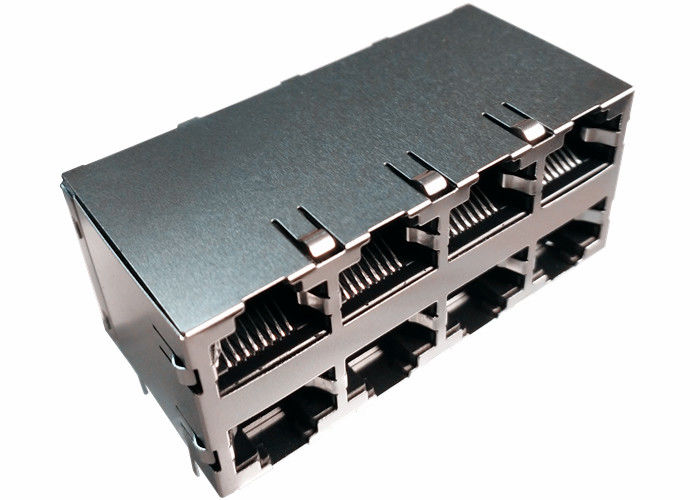

DA4T10304 স্ট্যাকেড Rj45 সংযোগকারী 2x4 ইন্টিগ্রেটেড গিগাবিট ইথারনেট মডুলার জ্যাক
DA4T10304 | স্তুপীকৃত Rj45 সংযোজকগুলির | স্ট্যাকযুক্ত RJ45 মডুলার জ্যাক | Rj45 স্ট্যাক করা সংযোজকগুলির |
10/100/1000 বেজ-টি RJ45 2x4 ইন্টিগ্রেটেড ম্যাগাটিক্স সংযোগকারী
1. IEEE 802.3ab মান সঙ্গে প্রয়োজনীয়তা বোঝায়।
2.আরজে -45 সংযোগকারী ট্রান্সফরমার / ইম্পিডেন্স রোধ / উচ্চ ভোল্টেজের ক্যাপাসিটরের সাথে সমন্বিত।
3.বিশেষ পিসিবি বোর্ড স্থান সংরক্ষণ করতে RJ-45 সংযোগকারী হিসাবে একই।
4. ইএমআই কর্ম সঞ্চালন উন্নত ইআইআই বিকিরণ।
5. 10/100/1000 UPS-5 তারের উপর ভিত্তি সংক্রমণ জন্য ডিজাইন।
ROHS প্রয়োজনীয়তা সঙ্গে 6.Compliance।
নকশা মডেল : 【 DA4T10304 】
গণ উত্পাদনের মডেল : 【LPJG47561CNL】
ম্যাগ। রিভার্স ল্যাচ,
LED ঐচ্ছিক; ইএমআই-আঙুল ঐচ্ছিক
বিবরণ
1. পণ্য প্রকার বৈশিষ্ট্য:
1) পণ্য প্রকার = সংযোগকারী
2) জ্যাক টাইপ = RJ45
3) প্রোফাইল = স্ট্যান্ডার্ড
4) পিসিবি মাউন্ট ওরিয়েন্টেশন = সাইড এণ্ট্রি (ডাইট এঙ্গেল) / শীর্ষ এন্ট্রি (উল্লম্ব)
2. যান্ত্রিক সংযুক্তি:
1) জ্যাক কনফিগারেশন = 2x4
3. বৈদ্যুতিক বৈশিষ্ট্য:
1) রক্ষা = হ্যাঁ
4. পরিসমাপ্তি সম্পর্কিত বৈশিষ্ট্য:
1) ইএমআই আঙুল - নিচের = ছাড়া
2) টার্মিন্যাশনের পদ্ধতি = সল্ডার
5. শারীরিক সম্পর্কিত বৈশিষ্ট্য:
1) পোর্ট কনফিগারেশন = একক / মাল্টি
2) ইএমআই ফিংগার - টপ এবং সাইড = সঙ্গে / ছাড়া
3) লাঞ্চ ওরিয়েন্টেশন = স্ট্যান্ডার্ড - নিম্নচাপ নিচে
4) পিসিবি টেল দৈর্ঘ্য
6. সম্পর্কিত বৈশিষ্ট্য যোগাযোগ:
1) প্রাকলোড = হ্যাঁ
2) যোগাযোগ সমাপ্তি টাইপ = হোল / সারফেস মাউন্ট মাধ্যমে
7. হাউজিং সম্পর্কিত বৈশিষ্ট্য:
1) সংযোগকারী শৈলী = জ্যাক
8. শিল্প মান:
1) RoHS / ELV সম্মতি = RoHS অনুবর্তী, ELV অনুবর্তী
2) লিড মুক্ত সমালোচক প্রক্রিয়া = ওয়েভ ঝাল 240 ° সি সক্ষম,
ওয়েভ সংযোজকটি 260 ডিগ্রী সেন্টিগ্রেড, ওয়েভ সল্ফারে 265 ডিগ্রি সেন্টিগ্রেড
রিফ্লো-সলডারিং ঐচ্ছিক;
3) RoHS / ELV সম্মতি ইতিহাস = সর্বদা RoHS অনুবর্তী ছিল
9. সনাক্তকরণ চিহ্নিতকরণ:
1) বাম LED রঙ (অবস্থান # 1) = সবুজ - 250 ওম রোধ
2) ডান LED রঙ (অবস্থান # 2) = সবুজ - 250 ওম রোধ
10. ব্যবহারের জন্য শর্তাবলী:
1) প্রিন্টেড সার্কিট বোর্ডে প্রযোজ্য
2) পরিবেশগত শর্তাবলী = অফিস / চত্বরে
3) অপারেটিং তাপমাত্রা (° সি) = 0 - 70 / -40 - +85
11.Hipot:
1500 কিলোমিটার মিনিট
বৈদ্যুতিক বিশেষ উল্লেখ @ 25 ℃
1. ফেরত অনুপাত:
পিআরআই: এসইসি = 1সিটি: 1সিটি
2.OCL:
350 ইউএইচ MIN @ 100 কেজি, 100 এমভি, 8 এমএইডিসি
3. ইনসারারের ক্ষতি:
1 ~ 100 এমএইচজ: -1.0 ডিবি MAX
4. ফেরত ক্ষতি (ডিবি MIN):
1 ~ 30MHz: -18 30 ~ 60 এমএইচজ: -14
60 ~ 80MHz: -12
5. ক্রসস্টক (ডিবি TYP):
1 ~ 30MHz: -40 30 ~ 60 এমএইচজ: -35
60 ~ 80MHz: -30
6. প্রচলিত মোড প্রত্যাখ্যান থেকে পৃথক:
1 ~ 50 এমএইচজ: -30 ডিবি টাইপ
50 ~ 150MHz: -20 ডিবি টাইপ
7.সিএমআরআর: 1 ~ 100 এমএইচজ: -30 ডিবি মিনিট
8.অস্বীকার: 1500 বৎসর MIN
9. তাপমাত্রা বিন্যাস পরিচালনা: -40 ℃ ~ + 85 ℃।
নোট
1. অ্যাপ্লিকেশন, যেমন SOHO (ADSL) সমর্থন করার জন্য ডিজাইন করা হয়েছে
মডেম), ল্যান-অন-মাদারবোর্ড (LOM), হাব এবং সুইচ।
2. আইইইই 802.3 স্পেসিফিকেশন
3. সংযোগকারী সামগ্রী:
হাউজিং: থার্মোমালাস্টিক UL94V-0
যোগাযোগ / ঢাল: কপার খাদ
ঢাল ঢালাই: নিকেল
কলাই যোগাযোগ: গোল্ড 6 মাইক্রো ইঞ্চি মিনিট। যোগাযোগ এলাকায়।
4. ওয়েভ টিপ তাপমাত্রা: 265 ℃ সর্বোচ্চ, 5 সেকেন্ড সর্বোচ্চ।
প্রতিযোগিতামূলক সুবিধা
DA4T10304
18 বছর উৎপাদন অভিজ্ঞতা,
2600 কর্মী,
100% পরীক্ষা
নমনীয় প্রসবের সময়
প্রধান গ্রাহক
তি, ইন্টেল, স্যামসাং, ফ্লুক, জাবিল, ফ্লেক্সট্রোনিক্স, সাইপ্রেস, ফ্রীসসাল, ইকফের জন্য ডিজাইন .......
ইএমএস অ্যাপ্লিকেশন
বিল্ট ইন নমনীয় পিসিবি সমাবেশ; অনমনীয়-নমনীয় পিসিবি সমাবেশ; মাইক্রো ইলেক্ট্রনিক, ফ্লিপ চিপ; মাইক্রো ইলেক্ট্রনিক, চিপ অন বোর্ড; অপটিক্যালিবিলিটি অ্যাসেম্বলি; আরএফ / বেতার সমাবেশ; হোল অ্যাসেম্বলি মাধ্যমে; সারফেস মাউন্ট পরিষদ; সিস্টেম বিধানসভা; মুদ্রিত সার্কিট বোর্ড বিধানসভা
অন্যান্য পরিবর্তনযোগ্য তালিকা
LA1S109 LF / KLA1S109 LF | DA1D102K4 | KRU1S041F LF |
DA4T10304 | DA6T001A3 | DA4T10304 |
KLU1S041 LF / LU1S041 LF | DA1T001A3 | KRU1S516 LF |
KLU1S041A LF / LU1S041A LF | DA4T103G3 | KRU1S041X-43 LF |
LU1S041A LF / LU1S041C LF | DA1T002I3 | KRU1T041-34 এলএফ |
KLU1S041X LF / LU1S041X LF | DA1T101J1 | KRU1T041FR-44 LF |
KLU1T041 LF / DA6T001A3 | DA4T103N3 | DA6T001A3 |
KLU1T516 LF / LU1T516 LF | DA4T10304 | KHU1S041F3 এলএফ |
KLA1S109 LF / LA1S109 LF | LPJG47561CNL | KHU1S041Q3 এলএফ |
KLA1S109-43 LF / LA1S109-43 LF | DU1S201C4 | KHU1S041Q4 LF |
KLU1S041 LF / LU1S041 LF | DU1T202A1 | KHU1S041Q5 LF |
KLU1S041C LF / LU1S041C LF | DU1T202A3 | KHU1S041F7 LF |
KLU1T041 LF / DA4T103G3 | DU1T202B3 | KHU1S041Q6 এলএফ |
KLA1T109-43 LF / LA1T109-43 LF | DU1T301A3 | DA4T10304 |
KLA4S109 LF / LA4S109 LF | DU1T301B3 | HU1S041X LF |
DA4T10304 | DA6T10303 | DA4T103G3 |
