JXF0-2512NL 2.5GBase-T RJ45 সংযোগকারী (90W PoE++, Rugged, THR)

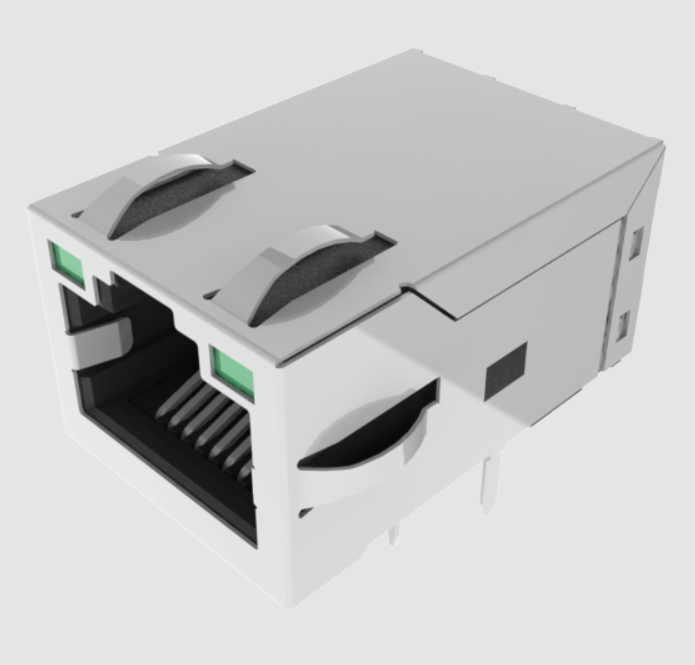

JXF0-2512NL ইন্টিগ্রেটেড কানেক্টর মডিউল ওভারভিউ

The JXF0-2512NL রুক্ষ শিল্প পরিবেশে ক্রমবর্ধমান ব্যান্ডউইথ এবং উচ্চ-ওয়াটেজ ডিভাইস পাওয়ারিংয়ের দ্বৈত চাহিদা মেটাতে তৈরি করা হয়েছে। সম্পূর্ণ IEEE 802.3bz এবং IEEE 802.3bt স্পেসিফিকেশন পূরণ করে, এই 1x1 RJ45 ইন্টিগ্রেটেড কানেক্টর স্থিতিশীল 2.5 Gbps Ethernet transmission প্রদান করে এবং একই সাথে 4-pair ক্যাটাগরি ক্যাবলিংয়ের মাধ্যমে 90W পর্যন্ত অবিচ্ছিন্ন পাওয়ার সরবরাহ বা গ্রহণ করে।

ভারী ডিসি লোডের অধীনে উন্নত সিগন্যাল বিশ্বস্ততা বজায় রাখতে, JXF0-2512NL একটি অভ্যন্তরীণ 3-wire (3W) common mode choke যা বিশেষভাবে PHY সাইডে স্থাপন করা হয়েছে। এটি ম্যাগনেটিক চোক কোরগুলিকে 900mA ডিসি বায়াস কারেন্ট থেকে বিচ্ছিন্ন করে যা কেবল-সাইড সেন্টার ট্যাপগুলির মাধ্যমে প্রবাহিত হয়, সম্পূর্ণভাবে ম্যাগনেটিক কোর স্যাচুরেশন প্রতিরোধ করে। উচ্চ-তাপমাত্রার UL 94V-0 থার্মোপ্লাস্টিক এবং 3.20 মিমি ম্যাট-টিন সোল্ডার টেইল সহ, উপাদানটি Through-Hole Reflow (THR / Pin-in-Paste) স্বয়ংক্রিয় অ্যাসেম্বলির জন্য সম্পূর্ণ রেটযুক্ত, একটি MSL 1 শেলফ লাইফ অর্জন করে এবং 260°C পিক রিফ্লো প্রোফাইল (IPC/JEDEC J-STD-075 ক্যাটাগরি R7) সহ্য করে।

মূল বৈশিষ্ট্য:

• উচ্চ-গতির 2.5Gbps সিগন্যাল ইন্টিগ্রিটি: 1–250 MHz জুড়ে ইনসারশন লস -1.0 dB এর নিচে রাখা হয়, রিটার্ন লস -20 dB (1–40 MHz) এবং -10 dB (100–250 MHz) অতিক্রম করে পরিষ্কার আই ডায়াগ্রাম এবং কম বিট-এরর রেট এর জন্য।
• IEEE 802.3bt 90W 4-Pair ডেলিভারি: ডেডিকেটেড হাই-কারেন্ট পিন (পিন 15–18) প্রতি পেয়ার লুপে (মোট 1.8A লুপ) সরাসরি ক্যাবল পেয়ারগুলিতে 900mA পর্যন্ত অবিচ্ছিন্ন কারেন্ট চ্যানেল করে।
• জিরো ডিসি স্যাচুরেশন (3W PHY চোক): PHY সাইডে 3-wire চোক স্থাপন করা সর্বোচ্চ কমন-মোড নয়েজ সাপ্রেশন (CMRR -35 dB পর্যন্ত) নিশ্চিত করে ডিসি-প্ররোচিত সিগন্যাল অবনতি ছাড়াই।
• ইন্টিগ্রেটেড বাই-কালার ডায়াগনস্টিকস: বিল্ট-ইন বাম এবং ডান অ্যান্টি-প্যারালাল এলইডি (গ্রিন @ 568nm / ইয়েলো @ 585nm) পিন 11–14 এর মাধ্যমে চালিত তাৎক্ষণিক ভিজ্যুয়াল লিঙ্ক/অ্যাক্টিভিটি ফিডব্যাক প্রদান করে।
• ব্যাপক ইএমআই শিল্ডিং: হেভি-ডিউটি কপার অ্যালয় শেল সহ টপ এবং সাইড ইএমআই গ্রাউন্ডিং ফিঙ্গার কম চ্যাসিস রেজিস্ট্যান্স এবং FCC পার্ট 68 এবং CISPR স্ট্যান্ডার্ডের সাথে শক্তিশালী সম্মতি নিশ্চিত করে।

প্রযুক্তিগত স্পেসিফিকেশন ম্যাট্রিক্স

1. ইলেকট্রিক্যাল ও আরএফ বৈশিষ্ট্য (@ 25°C, অপারেটিং -40°C থেকে +85°C)

*দ্রষ্টব্য: হাই-ভোল্টেজ আইসোলেশন শুধুমাত্র ট্রান্সফরমার কয়েল জুড়ে প্রযোজ্য কারণ সরাসরি সেন্টার-ট্যাপ ডিসি PoE সংযোগ রয়েছে।

2. পরিবেশগত, উপাদান ও যান্ত্রিক রেটিং

3. ইন্টিগ্রেটেড বাই-কালার এলইডি স্পেসিফিকেশন

মেকানিক্যাল ডাইমেনশন ও পিনআউট গাইড (ড্রয়িং: JXF0-2512NL)

শারীরিক মাত্রা: 16.80 মিমি (প্রস্থ) × 25.53 মিমি (দৈর্ঘ্য) × 13.50 মিমি (PCB এর উপরে উচ্চতা)।

প্রস্তাবিত প্যানেল কাটআউট: 17.82 মিমি × 14.01 মিমি। ল্যাচ ওরিয়েন্টেশন: ল্যাচ-আপ (TU).

পিন ব্রেকডাউন (18 ইলেকট্রিক্যাল পিন + 2 শিল্ড গ্রাউন্ড ট্যাব):

• পিন 1 থেকে 10 (সিগন্যাল ও সেন্টার ট্যাপ, 0.45 × 0.35 মিমি):
  • পিন 1 ও 2: MD1+ / MD1- | পিন 3 ও 4: MD2+ / MD2-
  • পিন 5 ও 6: MDCT2 / MDCT3
  • পিন 7 ও 8: MD3+ / MD3- | পিন 9 ও 10: MD4+ / MD4-
• পিন 11 থেকে 14 (বাই-কালার এলইডি, স্কয়ার 0.50 × 0.50 মিমি):
  • পিন 11 ও 12: বাম এলইডি (গ্রিন @ 568nm / ইয়েলো @ 585nm)
  • পিন 13 ও 14: ডান এলইডি (গ্রিন @ 568nm / ইয়েলো @ 585nm)
• পিন 15 থেকে 18 (PoE পাওয়ার ইনজেকশন ইনপুট, 0.45 × 0.35 মিমি):
  • পিন 15: VDC1+ | পিন 16: VDC1-
  • পিন 17: VDC2+ | পিন 18: VDC2-
  • অভ্যন্তরীণ টার্মিনেশন: 4× 22nF ক্যাপ, 4× 75Ω রেজিস্টর, 1nF 2kV আইসোলেশন ক্যাপাসিটর টু চ্যাসিস গ্রাউন্ড।

ড্রিল হোল স্পেসিফিকেশন:

• 14× সিগন্যাল ও PoE হোল: ফিনিশড ডায়ামিটার Ø0.89 মিমি.
• 4× এলইডি হোল: ফিনিশড ডায়ামিটার Ø1.02 মিমি.
• 2× প্লাস্টিক স্ট্যান্ডঅফ পোস্ট: Ø1.57 মিমি.
• 2× শিল্ড গ্রাউন্ডিং পোস্ট: Ø3.25 মিমি.

ক্রস-রেফারেন্স ও ফ্যামিলি সিলেকশন গাইড

প্রযুক্তিগত এফএকিউ

প্রশ্ন 1: JXF0-2512NL এর PHY সাইডে একটি অভ্যন্তরীণ 3-wire (3W) চোক কেন প্রয়োজন?

উত্তর: ক্যাবল পেয়ারগুলির মাধ্যমে 900mA অবিচ্ছিন্ন ডিসি কারেন্ট সরবরাহ করার সময়, প্রচলিত ক্যাবল-সাইড কমন মোড চোকগুলি গুরুতর ম্যাগনেটিক ডিসি স্যাচুরেশন অনুভব করে, ইন্ডাকট্যান্স ভেঙে দেয় এবং মাল্টি-গিগাবিট ডেটা ইন্টিগ্রিটি নষ্ট করে। PHY সাইডে একটি 3-wire চোক স্থাপন করা চোক কয়েলগুলিকে সরাসরি ডিসি কারেন্ট থেকে বিচ্ছিন্ন করে, সমস্ত ফ্রিকোয়েন্সিতে সামঞ্জস্যপূর্ণ CMRR নিশ্চিত করে।

প্রশ্ন 2: প্রোডাকশন হাই-পোট টেস্টিংয়ের সময় JXF0-2512NL এর জন্য আইসোলেশন টেস্টিং নিয়ম কী?

উত্তর: 2250 VDC ডাইইলেকট্রিক আইসোলেশন রেটিং কঠোরভাবে ট্রান্সফরমার (Pri:Sec) জুড়ে প্রযোজ্য। RJ45 ক্যাবল কন্টাক্ট এবং PCB-সাইড PoE পিন (পিন 15–18) এর মধ্যে কখনই হাই-ভোল্টেজ টেস্ট পটেনশিয়াল প্রয়োগ করবেন না, কারণ এই পাওয়ার লাইনগুলি সরাসরি ট্রান্সফরমার সেন্টার ট্যাপগুলিতে রুট করা হয়।

প্রশ্ন 3: JXF0-2512NL কি স্ট্যান্ডার্ড SMD রিফ্লো ওভেন ব্যবহার করে অ্যাসেম্বল করা যেতে পারে?

উত্তর: হ্যাঁ। উপাদানটি Through-Hole Reflow (THR / Pin-in-Paste) এর জন্য সম্পূর্ণ যোগ্য। একটি MSL 1 রেটিং এবং J-STD-075 R7 ক্লাসিফিকেশন সহ, এটি প্লাস্টিক ফোলা বা পিন মিসলাইনমেন্টের ঝুঁকি ছাড়াই 260°C পর্যন্ত পিক লেড-ফ্রি রিফ্লো বডি তাপমাত্রা সহ্য করে।
