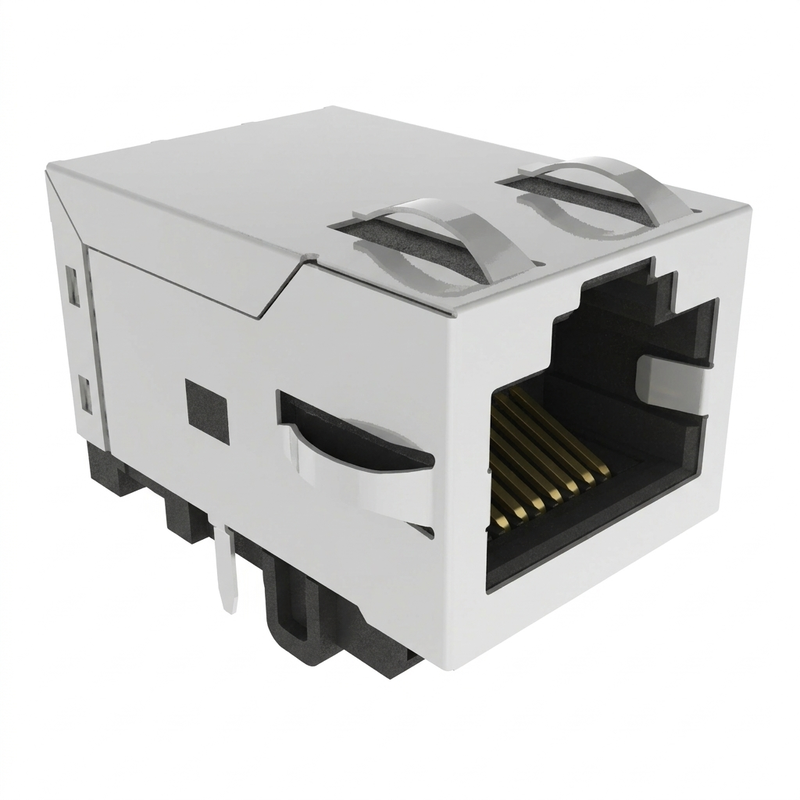

JXF0-2510NL 2.5GBASE-T ইন্টিগ্রেটেড RJ45 সংযোগকারী THR রিফ্লো মাউন্ট

JXF0-2510NL একটি শিল্প-গ্রেডের, একক-পোর্ট (1x1) 2.5GBase-T (2.5 Gbps) ইন্টিগ্রেটেড কানেক্টর মডিউল (ICM / MagJack)। এটিতে একটি 10-পিন পিওর-ডেটা কনফিগারেশন রয়েছে যেখানে কোনও ইন্টিগ্রেটেড এলইডি এবং কোনও PoE পাওয়ার সার্কিট নেই। মূল প্রযুক্তিগত রেটিংগুলির মধ্যে রয়েছে একটি শিল্প অপারেটিং তাপমাত্রা -40°C থেকে +85°C, 2250 VDC ডাইইলেকট্রিক আইসোলেশন (Pri:Sec), অভ্যন্তরীণ 2-ওয়্যার (2W) সিগন্যাল লাইন কমন মোড চোক, 180 µH ন্যূনতম ওপেন সার্কিট ইন্ডাকট্যান্স, MSL 1 আর্দ্রতা রেটিং, এবং সম্পূর্ণ সামঞ্জস্যপূর্ণ থ্রু-হোল রিফ্লো (THR / পিন-ইন-পেস্ট) স্বয়ংক্রিয় সোল্ডারিংয়ের সাথে।

JXF0-2510NL 2.5GBase-T MagJack এর মূল বৈশিষ্ট্য

• 2.5Gbps মাল্টি-গিগাবিট পারফরম্যান্স: 1–250 MHz জুড়ে ইনসার্শন লস -1.0 dB এর নিচে কঠোরভাবে রাখা হয়, রিটার্ন লস -20 dB (1–40 MHz) এবং -10 dB (100–250 MHz) ছাড়িয়ে যায়, যা ব্যতিক্রমী আই ডায়াগ্রাম এবং ন্যূনতম প্যাকেট পুনরায় প্রেরণ নিশ্চিত করে।
• সুসংহত 10-পিন ফুটপ্রিন্ট: 4টি এলইডি পিন এবং 4টি PoE পিন বাদ দেওয়া থ্রু-হোল ড্রিল ঘনত্বকে ব্যাপকভাবে হ্রাস করে, 100Ω ডিফারেনশিয়াল মাইক্রোস্ট্রিপ রাউটিংকে সহজ করে এবং পিসিবি গ্রাউন্ড প্লেন ইন্টিগ্রিটি বজায় রাখে।
• প্রকৃত 2250VDC গ্যালভানিক আইসোলেশন: সম্পূর্ণ প্রাইমারি-টু-সেকেন্ডারি ডাইইলেকট্রিক ব্যারিয়ার শিল্প ভোল্টেজ সার্জ এবং কমন-মোড ট্রানজিয়েন্ট (UL 62368-1 সার্টিফাইড) থেকে সংবেদনশীল 2.5G PHY ট্রান্সসিভারগুলিকে রক্ষা করে।
• 2W প্রতিসম সিগন্যাল লাইন চোক: ডিসি বায়াস স্যাচুরেশন ঝুঁকি ছাড়াই উন্নত কমন-মোড নয়েজ সাপ্রেশন (CMRR -35 dB @ 10–125 MHz পর্যন্ত) সরবরাহ করার জন্য বিশেষভাবে পিওর ডেটা লাইনের জন্য অপ্টিমাইজ করা হয়েছে।
• স্বয়ংক্রিয় THR অ্যাসেম্বলি: উচ্চ-তাপমাত্রার UL 94V-0 থার্মোপ্লাস্টিক থেকে তৈরি 3.20 মিমি ম্যাট-টিন সোল্ডার টেইল সহ IPC/JEDEC J-STD-075 (ক্যাটাগরি R7, 260°C পিক রিফ্লো) মেনে চলে।

JXF0-2510NL THR RJ45 কানেক্টরের স্পেসিফিকেশন

1. উচ্চ-ফ্রিকোয়েন্সি RF পারফরম্যান্স (@ 25°C, অপারেটিং -40°C থেকে +85°C)

2. পরিবেশগত, উপাদান এবং যান্ত্রিক রেটিং

JXF0-2510NL RJ45 ডেটাশিট - স্কিম্যাটিক

PCB লেআউট

অফিসিয়াল মেকানিক্যাল ড্রয়িং একটি প্রস্তাবিত কম্পোনেন্ট-সাইড PWB লেআউট দেখায়:

10 × Ø0.89 মিমি সিগন্যাল হোল
2 × Ø1.57 মিমি গাইড হোল
2 × Ø3.25 মিমি শিল্ড মাউন্টিং হোল

এবং শিল্ড কাঠামোর চারপাশে একটি সংজ্ঞায়িত কিপ-আউট অঞ্চল।

PHY-টু-MagJack ইন্টারফেসের জন্য, ইঞ্জিনিয়ারিং পর্যালোচনাতে মনোযোগ দেওয়া উচিত:

• নিয়ন্ত্রিত ডিফারেনশিয়াল ইম্পিডেন্স;
• অবিচ্ছিন্ন রেফারেন্স কৌশল;
• মিলিত ডিফারেনশিয়াল-পেয়ার রাউটিং;
• ন্যূনতম অপ্রয়োজনীয় ভায়া;
• সংক্ষিপ্ত এবং সরাসরি PHY-টু-ম্যাগনেটিক্স রাউটিং;
• গোলমালপূর্ণ সুইচিং নোড থেকে পৃথকীকরণ;
• শিল্ডের চারপাশে সঠিক চ্যাসিস/সিস্টেম-গ্রাউন্ড ট্রিটমেন্ট।

ইথারনেট রাউটিংয়ের উপর একটি উচ্চ-ইন্টারঅ্যাকশন রেডিট পিসিবি পর্যালোচনায় +72 ভোটপাওয়া গেছে, যেখানে আলোচনা ডিফারেনশিয়াল-পেয়ার স্পেসিং, ইম্পিডেন্স এবং ক্রসস্টকের উপর কেন্দ্রীভূত ছিল। অন্য একটি ইঞ্জিনিয়ারিং আলোচনা বিশেষভাবে জোর দেয় যে RJ45-টু-ম্যাগনেটিক্স রাউটিং ইম্পিডেন্স-ম্যাচড এবং দৈর্ঘ্য-নিয়ন্ত্রিত হওয়া উচিত।

একই উদ্বেগ ইলেকট্রিক্যাল ইঞ্জিনিয়ারিং স্ট্যাক এক্সচেঞ্জ আলোচনায় ইথারনেট ম্যাগনেটিক্স লেআউট সম্পর্কে দেখা যায়, যেখানে প্রকৌশলীরা ডিফারেনশিয়াল-পেয়ার রাউটিং, রেফারেন্স-প্লেন ট্রিটমেন্ট এবং বব স্মিথ টার্মিনেশন নিয়ে আলোচনা করেন।

সম্পর্কে প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী JXF0-2510NL 2.5GBase-T RJ45 MagJack

প্রশ্ন 1: JXF0-2510NL কি সরাসরি JXF0-1010NL (1G) PCB লেআউটে ড্রপ করা যেতে পারে?

উত্তর: হ্যাঁ, 100%। মেকানিক্যাল আউটলাইন, স্ট্যান্ডঅফ পেগস, শিল্ড ট্যাব এবং 10টি সিগন্যাল পিন একই ফুটপ্রিন্ট কোঅর্ডিনেট এবং ড্রিল ডায়ামিটার শেয়ার করে। 1Gbps থেকে 2.5Gbps পর্যন্ত একটি বোর্ড আপগ্রেড করার জন্য কোনও PCB আর্টওয়ার্ক পরিবর্তনের প্রয়োজন নেই।

প্রশ্ন 2: 2.5G শিল্প পিসি এবং ভিশন সিস্টেমের জন্য কেন একটি নন-এলইডি কানেক্টর পছন্দ করা হয়?

উত্তর: অনেক শিল্প পিসি ইউনিফাইড সিস্টেম স্ট্যাটাস প্রদর্শনের জন্য একটি অ্যালুমিনিয়াম ফ্রন্ট বেজেলে মাউন্ট করা কাস্টম লাইট পাইপ ব্যবহার করে; জ্যাকে ইন্টিগ্রেটেড এলইডি অভ্যন্তরীণভাবে আলো ছড়িয়ে দেবে। মেশিন ভিশন ক্যামেরায়, স্ট্রে এলইডি আলো উচ্চ-গেইন অপটিক্যাল সেন্সর রিডিংকে নষ্ট করতে পারে। উপরন্তু, এলইডি পিন বাদ দেওয়া পিসিবি ট্রেস রাউটিংকে সহজ করে।

প্রশ্ন 3: JXF0-2510NL কি সীসা-মুক্ত থ্রু-হোল রিফ্লো (THR) সমর্থন করে?

উত্তর: হ্যাঁ। IPC/JEDEC J-STD-020 MSL 1 এবং J-STD-075 ক্যাটাগরি R7 মেনে চলে, উচ্চ-তাপমাত্রার হাউজিং প্লাস্টিক ব্লিস্টারিং বা কন্টাক্ট মিসঅ্যালাইনমেন্ট ছাড়াই 260°C পর্যন্ত পিক তাপমাত্রার সাথে সম্পূর্ণ রিফ্লো সোল্ডারিং প্রোফাইল সহ্য করে।
