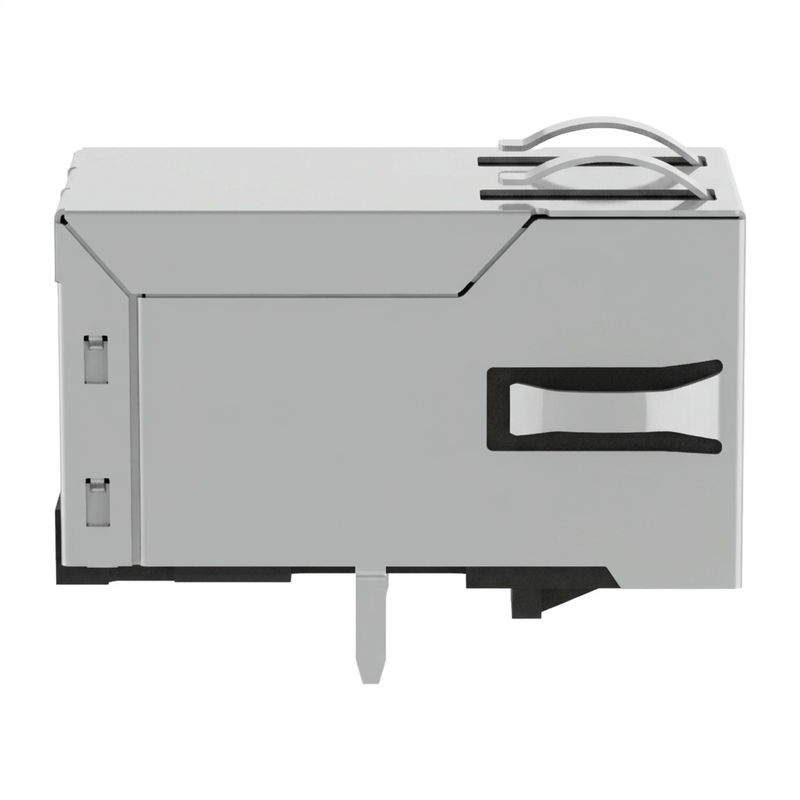

JXF0-1010NL 1000BASE-T ম্যাগনেটিক সহ থ্রু-হোল রিফ্লো RJ45 সংযোগকারী

 একটি রুক্ষাইজড সিঙ্গেল-পোর্ট গিগাবিট RJ45 কানেক্টর যা অভ্যন্তরীণ আইসোলেশন ট্রান্সফর্মার, ইম্পিডেন্স টার্মিনেশন এবং একটি 1×1 RJ45 / 8P8C1000Base-T RJ45 ইন্টিগ্রেটেড ম্যাগনেটিক কানেক্টর পালসজ্যাক JX0 সিরিজ থেকে। এটি 8P8C ইথারনেট ইন্টারফেসকে 1:1 আইসোলেশন ট্রান্সফর্মার এবং 2W সিগন্যাল-লাইন কমন-মোড চোকের সাথে একটি শিল্ডেড, রাইট-অ্যাঙ্গেল, ট্যাব-আপ প্যাকেজে একত্রিত করে। মডেলটিতে কোন LED নেই এবং কোন সমর্থিত PoE নেই, যা এটিকে গিগাবিট ইথারনেট সরঞ্জামের জন্য উপযুক্ত করে তোলে যার জন্য একটি সরলীকৃত, ডেটা-শুধুমাত্র RJ45 ইন্টারফেস প্রয়োজন। JX0 সিরিজটি −40°C থেকে +85°C শিল্প তাপমাত্রা অপারেশনের জন্য ডিজাইন করা হয়েছে এবং থ্রু-হোল রিফ্লো (THR) প্রক্রিয়াকরণ সমর্থন করে।JXF0-1010NL গিগাবিট RJ45 ম্যাগনেটিক জ্যাক ওভারভিউ

JXF0-1010NL

 একটি রুক্ষাইজড সিঙ্গেল-পোর্ট গিগাবিট RJ45 কানেক্টর যা অভ্যন্তরীণ আইসোলেশন ট্রান্সফর্মার, ইম্পিডেন্স টার্মিনেশন এবং একটি 1×1 RJ45 / 8P8C FCC পার্ট 68-সম্মত ফর্ম ফ্যাক্টরে একত্রিত করে। সমস্ত IEEE 802.3ab স্পেসিফিকেশন পূরণ করে, এই কানেক্টরটি প্রোগ্রামযোগ্য লজিক কন্ট্রোলার (PLC), ফ্যাক্টরি রোবোটিক্স, ইন্ডাস্ট্রিয়াল পিসি এবং অপটিক্যাল টেস্ট ইন্সট্রুমেন্টেশনের জন্য অপ্রতিরোধ্য 1 Gbps ট্রান্সমিশন সরবরাহ করে।ইন্টিগ্রেটেড LED এবং PoE পিনগুলি বাদ দিয়ে, JXF0-1010NL একটি আল্ট্রা-ক্লিন 10-পিন PCB ফুটপ্রিন্ট

সরবরাহ করে। এই আর্কিটেকচারটি প্যারাসিটিক ক্যাপাসিট্যান্স হ্রাস করে, ফ্রন্ট-প্যানেল লাইট পাইপ ব্যবহারকারী এনক্লোজারগুলির জন্য অপটিক্যাল ক্রস-টক দূর করে এবং অবিচ্ছিন্ন গ্রাউন্ড প্লেন এবং অপ্টিমাইজড 100Ω ডিফারেনশিয়াল রুটিংয়ের জন্য অভ্যন্তরীণ PCB স্তরগুলি খোলা রাখে। উচ্চ-তাপমাত্রার UL 94V-0 থার্মোপ্লাস্টিক থেকে 3.20 মিমি ম্যাট-টিন সোল্ডার টেইল সহ নির্মিত, কানেক্টরটি বিশেষভাবে থ্রু-হোল রিফ্লো (THR / পিন-ইন-পেস্ট) স্বয়ংক্রিয় সোল্ডারিং লাইনগুলির জন্য ডিজাইন করা হয়েছে, যা সেকেন্ডারি ওয়েভ সোল্ডারিং পর্যায়গুলি বাদ দেয় এবং IPC/JEDEC J-STD-075 (ক্যাটাগরি R7, 260°C পিক) মান পূরণ করে।JXF0-1010NL ইন্ডাস্ট্রিয়াল RJ45 ICM এর মূল বৈশিষ্ট্য:1. 1000Base-T ইন্টিগ্রেটেড ম্যাগনেটিক্স

JXF0-1010NL

1000Base-T গিগাবিট ইথারনেটের জন্য

নির্দিষ্ট করা হয়েছে এবং চারটি ডিফারেনশিয়াল ইথারনেট পেয়ারের জন্য চারটি 1:1 ট্রান্সফর্মার চ্যানেল অন্তর্ভুক্ত করে। অভ্যন্তরীণ স্কিম্যাটিক PCB সাইড এবং কেবল সাইডের মধ্যে চারটি প্রতিসম ট্রান্সফর্মার পথ দেখায়।2. কোন LED কনফিগারেশন নেইJXF0-1010NL-এ

কোন ইন্টিগ্রেটেড LED নেই

। এটি সেখানে উপযোগী যেখানে লিঙ্ক/অ্যাক্টিভিটি ইন্ডিকেশন একটি বাহ্যিক লাইট পাইপ, ফ্রন্ট-প্যানেল ইন্ডিকেটর, সফ্টওয়্যার ইন্টারফেসের মাধ্যমে পরিচালিত হয় বা প্রয়োজন হয় না।কোন-LED কনফিগারেশন সংশ্লিষ্ট LED সংস্করণ JXF0-1011NL এর তুলনায় কানেক্টর পিনের সংখ্যাও হ্রাস করে।3. নন-PoE ডেটা ইন্টারফেস

প্রস্তুতকারকের ডেটা টেবিলে JXF0-1010NL এর জন্য

সমর্থিত PoE: না

নির্দিষ্ট করা হয়েছে। JXF0-1012NL 90W PoE সংস্করণের বিপরীতে, এই মডেলটি PoE পাওয়ার পাথ ছাড়াই ইথারনেট ডেটা সংযোগের জন্য তৈরি করা হয়েছে।4. 2250 VDC ট্রান্সফর্মার আইসোলেশনJXF0-1010NL

2250 VDC / 60 সেকেন্ড ট্রান্সফর্মার আইসোলেশনের জন্য

নির্দিষ্ট করা হয়েছে। প্রস্তুতকারকের ডেটাশিটে উল্লিখিত হিসাবে আইসোলেশন রেটিং ট্রান্সফর্মার আইসোলেশন ব্যারিয়ার জুড়ে প্রযোজ্য।5. ইন্ডাস্ট্রিয়াল টেম্পারেচার রেঞ্জনির্দিষ্ট অপারেটিং তাপমাত্রা পরিসীমা হল

−40°C থেকে +85°C

, যা শিল্প এবং বর্ধিত-তাপমাত্রা পরিবেশে স্থাপন করা ইথারনেট সরঞ্জাম সমর্থন করে।▶ অভ্যন্তরীণ স্কিম্যাটিক চারটি ইন্টিগ্রেটেড শিল্ডে

উপরের এবং পাশের EMI ফিঙ্গার

অন্তর্ভুক্ত রয়েছে, যা সরঞ্জাম এনক্লোজারের সাথে একটি সংজ্ঞায়িত মেটাল-শিল্ড ইন্টারফেস সরবরাহ করে। প্রস্তুতকারক শিল্ডটিকে নিকেল-প্লেটেড কপার অ্যালয় হিসাবে চিহ্নিত করে।7. THR / পিন-ইন-পেস্ট সামঞ্জস্যপূর্ণJX0 সিরিজটি

থ্রু-হোল রিফ্লো (THR)

প্রক্রিয়াকরণের জন্য ডিজাইন করা হয়েছে। প্রস্তুতকারক J-STD-002 সোল্ডারেবিলিটি টেস্টিং এবং J-STD-075 R7 ক্লাসিফিকেশন 260°C সর্বোচ্চ থ্রু-ওয়েভ-সোল্ডার স্পেসিফিকেশন সহ নির্দিষ্ট করে।JXF0-1010NL থ্রু-হোল রিফ্লো RJ45 এর স্পেসিফিকেশনপ্যারামিটার

স্পেসিফিকেশন

প্যারামিটার

JXF0-1010NL স্পেসিফিকেশন

1:1 ট্রান্সফর্মার চ্যানেল

নিয়ে গঠিত। প্রতিটি ইথারনেট পেয়ার ইন্টিগ্রেটেড ট্রান্সফর্মার এবং একটি সিগন্যাল/কেবল পাথে অবস্থিত 2W কমন-মোড চোক এর মধ্য দিয়ে যায়।▶কোন-LED সংস্করণটিতে একটি টার্মিনেশন নেটওয়ার্কও অন্তর্ভুক্ত রয়েছে যা 4 × 75 Ω রেজিস্টর এবং একটি 1000 pF / 2 kV ক্যাপাসিটর

নিয়ে গঠিত, যেমনটি প্রস্তুতকারকের স্কিম্যাটিক্সে দেখানো হয়েছে।▶ এর মানে হল যে প্রকৌশলীকে সম্পূর্ণ ট্রান্সফর্মার এবং কমন-মোড চোক কাঠামোকে PCB-তে পৃথক ম্যাগনেটিক কম্পোনেন্ট হিসাবে পুনরুত্পাদন করার প্রয়োজন নেই।JXF0-1010NL পিনআউট

JXF0-1010NL একটি কম্প্যাক্ট

10-সিগন্যাল-পিন কনফিগারেশন

ব্যবহার করে, যা অন্যান্য ভ্যারিয়েন্টগুলিতে পাওয়া অতিরিক্ত LED বা PoE পিন ছাড়াই।পিনফাংশন

PCB সাইড 10 8 6 4 2 9 7 5 3 1 10 → GND 9 → TRD4- 8 → TRD4+ 7 → TRD3- 6 → TRD3+ 5 → TRD2- 4 → TRD2+ 3 → TRD1- 2 → TRD1+ 1 → CT1

PCB রিলিজের আগে সর্বদা নিয়ন্ত্রিত যান্ত্রিক অঙ্কনের বিপরীতে পিন নম্বর যাচাই করুন।

টেকনিক্যাল এফএকিউ

প্রশ্ন 1: আমি কি JXF0-1010NL কে JXF0-1012NL এর জন্য ডিজাইন করা একটি 18-পিন ফুটপ্রিন্টে স্থাপন করতে পারি?

উত্তর: হ্যাঁ। ফিজিক্যাল আউটলাইন, গাইড পেগ এবং 10টি সিগন্যাল পিন (পিন 1-10) পুরো JXF0 ফ্যামিলিতে ডাইমেনশনালি অভিন্ন। যদি আপনার বোর্ডে একটি 18-হোল মাস্টার ফুটপ্রিন্ট থাকে, তবে JXF0-1010NL নিখুঁতভাবে সোল্ডার হবে, LED (পিন 11-14) এবং PoE (পিন 15-18) হোলগুলি খালি রেখে।

প্রশ্ন 2: বিল্ট-ইন LED সহ JXF0-1011NL এর চেয়ে JXF0-1010NL কেন বেছে নেবেন?

উত্তর: কম কম্পোনেন্ট খরচ ছাড়াও, JXF0-1010NL নির্বাচন করা হয় যখন:

সরঞ্জাম একটি মেটাল ফ্রন্ট বেজে লাগানো কাস্টম অ্যাক্রিলিক লাইট পাইপ ব্যবহার করে।

পণ্যটি অপটিক্যাল ডার্করুমে বা ভিশন সেন্সর এনক্লোজারে কাজ করে যেখানে LED লাইট পলিউশন শূন্য হতে হবে।

1. ডিজাইনাররা PCB রুটিং কনজেশন কমাতে চান এবং দ্রুত-সুইচিং LED ডিজিটাল সিগন্যাল থেকে হাই-স্পিড PHY ট্রেসে সম্ভাব্য নয়েজ কাপলিং দূর করতে চান।
2. প্রশ্ন 3: JXF0-1010NL কি লিড-ফ্রি রিফ্লো (পিন-ইন-পেস্ট) সমর্থন করে?
3. উত্তর: হ্যাঁ। IPC/JEDEC J-STD-020 MSL 1 এবং J-STD-075 ক্যাটাগরি R7 এর সাথে সামঞ্জস্যপূর্ণ, উচ্চ-তাপমাত্রার হাউজিং 260°C পর্যন্ত পিক তাপমাত্রা সহ সম্পূর্ণ রিফ্লো সোল্ডারিং প্রোফাইল সহ্য করে।
