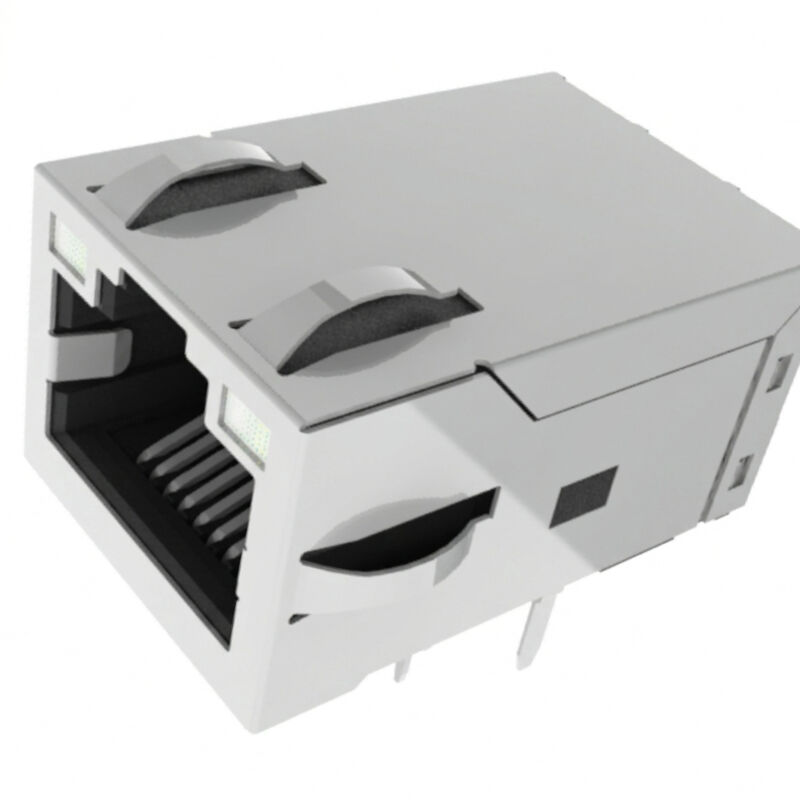

JXF0-1011NL থ্রু-হোল রিফ্লো RJ45 2250VDC বিচ্ছিন্নতার সাথে গিগাবিট ম্যাগজ্যাক

JXF0-1011NL THR RJ45 Magjack ওভারভিউ

The JXF0-1011NL একটি শক্তিশালী একক-পোর্ট গিগাবিট RJ45 ইন্টিগ্রেটেড কানেক্টর মডিউল (ICM) যা এমবেডেড ইন্ডাস্ট্রিয়াল কম্পিউটিং, প্রোগ্রামযোগ্য লজিক কন্ট্রোলার (PLCs), ফ্যাক্টরি রোবোটিক্স এবং প্রিসিশন ইন্সট্রুমেন্টেশনের জন্য ডিজাইন করা হয়েছে। সম্পূর্ণ IEEE 802.3 স্পেসিফিকেশন পূরণ করে, এটি 1:1 আইসোলেশন ট্রান্সফরমার, কমন মোড টার্মিনেশন এবং একটি 2-তার (2W) সিগন্যাল লাইন কমন মোড চোক একটি FCC-সম্মত ফুটপ্রিন্টে একীভূত করে।

ডুয়াল সবুজ/হলুদ বাই-কালার এলইডি দিয়ে সজ্জিত, JXF0-1011NL বাহ্যিক লাইট পাইপ ছাড়াই রিয়েল-টাইম লিঙ্ক, গতি এবং কার্যকলাপ ডায়াগনস্টিকস সরবরাহ করে। উচ্চ-তাপমাত্রার UL 94V-0 থার্মোপ্লাস্টিক থেকে নির্মিত, কানেক্টরটি বিশেষভাবে থ্রু-হোল রিফ্লো (THR / পিন-ইন-পেস্ট) SMT অ্যাসেম্বলি লাইনের জন্য তৈরি করা হয়েছে। একটি MSL 1 রেটিং এবং J-STD-075 R7 (260°C পিক রিফ্লো) সার্টিফিকেশন সহ, এটি সেকেন্ডারি ওয়েভ সোল্ডারিং বাদ দেয়, অ্যাসেম্বলি ত্রুটি এবং সাইকেল টাইম হ্রাস করে।

মূল স্থাপত্যের হাইলাইটস:

• প্রকৃত প্রাইমারি-টু-সেকেন্ডারি 2250VDC আইসোলেশন: যেহেতু এটি একটি পিওর ডেটা (নন-PoE) আর্কিটেকচার, তাই সম্পূর্ণ ডাইইলেকট্রিক আইসোলেশন পুরো ম্যাগনেটিক্স অ্যাসেম্বলি জুড়ে বজায় থাকে, যা ফিল্ড সার্জ থেকে PHY ট্রান্সসিভারগুলিকে রক্ষা করে।
• ডুয়াল বাই-কালার ডায়াগনস্টিক এলইডি: বাম এবং ডান বাই-ডিরেকশনাল এলইডি (568nm সবুজ / 585nm হলুদ) ডেডিকেটেড পিন 11-14 দ্বারা চালিত মাল্টি-স্টেট স্ট্যাটাস ইন্ডিকেশন প্রদান করে।
• নিম্ন উচ্চ-ফ্রিকোয়েন্সি অ্যাটেনুয়েশন: সুপিরিয়র ইনসারশন লস (-1.5 dB সর্বোচ্চ 125MHz পর্যন্ত) এবং রিটার্ন লস (-16 dB সর্বনিম্ন @ 1-40MHz) পরিষ্কার আই ডায়াগ্রাম এবং কম প্যাকেট ত্রুটির হার নিশ্চিত করে।
• SMT-রেডি THR নির্মাণ: 3.20 মিমি ম্যাট-টিন সোল্ডার টেইল স্বয়ংক্রিয় পেস্ট-ইন-হোল রিফ্লো সোল্ডারিংয়ের অনুমতি দেয়, যা IPC-A-610 ক্লাস 3 ব্যারেল-ফিল প্রয়োজনীয়তা পূরণ করে।

JXF0-1011NL ICM এর প্রযুক্তিগত স্পেসিফিকেশন

JXF0-1011NL 1000Base-T RJ45 উইথ এলইডি ডেটাশিট:

1. JXF0-1011NL RJ45 ডেটাশিট - স্কিম্যাটিক

2. JXF0-1011NL RJ45 কানেক্টর মেকানিক্স

মেকানিক্যাল ডাইমেনশনস এবং পিনআউট গাইড:

• শারীরিক রূপরেখা: 16.80 মিমি (প্রস্থ) × 25.53 মিমি (দৈর্ঘ্য) × 13.50 মিমি (PCB এর উপরে উচ্চতা)।
• প্রস্তাবিত প্যানেল কাটআউট: 17.82 মিমি × 14.01 মিমি। ল্যাচ ওরিয়েন্টেশন: ল্যাচ-আপ.
• পিন অ্যাসাইনমেন্ট (14 ইলেকট্রিক্যাল পিন + 2 শিল্ড ট্যাব):
  • পিন 1: CT 1 (চ্যানেল 1 এর জন্য সেন্টার ট্যাপ)
  • পিন 2 ও 3: TRD1+ / TRD1-
  • পিন 4 ও 5: TRD2+ / TRD2-
  • পিন 6 ও 7: TRD3+ / TRD3-
  • পিন 8 ও 9: TRD4+ / TRD4-
  • পিন 10: বব স্মিথ চ্যাসিস টার্মিনেশন (1000pF / 2kV ক্যাপাসিটর এবং 4× 75Ω রেজিস্টর দ্বারা বিচ্ছিন্ন)
  • পিন 11 ও 12: বাম বাই-কালার এলইডি ড্রাইভ করুন (অ্যান্টি-প্যারালাল: পিন 11+/12- = সবুজ; পিন 12+/11- = হলুদ)
  • পিন 13 ও 14: ডান বাই-কালার এলইডি ড্রাইভ করুন (অ্যান্টি-প্যারালাল: পিন 13+/14- = সবুজ; পিন 14+/13- = হলুদ)
• ড্রিল হোল স্পেসিফিকেশন:
• • 10× সিগন্যাল হোল: ফিনিশড ডায়ামিটার Ø0.89 মিমি (প্যাড ডায়ামিটার: Ø1.40 মিমি প্রস্তাবিত)।
  • 4× এলইডি হোল: ফিনিশড ডায়ামিটার Ø1.02 মিমি.
  • 2× প্লাস্টিক স্ট্যান্ডঅফ পেগ: Ø1.57 মিমি.
  • 2× শিল্ড গ্রাউন্ডিং পোস্ট: Ø3.25 মিমি.

THR / পিন-ইন-পেস্ট প্রসেসিং:

JXF0-1011NL JX0 পিন-ইন-পেস্ট / থ্রু-হোল রিফ্লো প্ল্যাটফর্মের অন্তর্গত।

সমর্থিত অ্যাসেম্বলি প্রক্রিয়াগুলির মধ্যে রয়েছে: পিন-ইন-পেস্ট / THR এবং ওয়েভ সোল্ডারিং।

প্রস্তুতকারক J-STD-020 লেভেল 1 এবং J-STD-075 R7 নির্দিষ্ট করে, যার মধ্যে 260°C সর্বোচ্চ থ্রু-ওয়েভ-সোল্ডার শর্ত অন্তর্ভুক্ত রয়েছে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী:

প্রশ্ন 1: পিন 11-14 এ বাই-কালার এলইডি ড্রাইভ করার জন্য আমি কীভাবে একটি মাইক্রোকন্ট্রোলার GPIO ওয়্যার করব?

উত্তর: অভ্যন্তরীণ এলইডিগুলি অ্যান্টি-প্যারালালভাবে ওয়্যার করা হয়। একটি কারেন্ট-লিমিটিং রেজিস্টর (যেমন, 3.3V VCC এর জন্য 150Ω-330Ω) সহ দুটি পৃথক পুশ-পুল GPIO-তে পিন 11 এবং পিন 12 সংযোগ করুন। GPIO_A কে HIGH এবং GPIO_B কে LOW সেট করলে সবুজ (568nm) জ্বলে; GPIO_A কে LOW এবং GPIO_B কে HIGH সেট করলে হলুদ (585nm) জ্বলে। উভয়কে LOW বা HIGH সেট করলে এলইডি বন্ধ হয়ে যায়।

প্রশ্ন 2: JXF0-1011NL কি JXF0-1012NL এর জন্য ডিজাইন করা PCB ফুটপ্রিন্টে ইনস্টল করা যেতে পারে?

উত্তর: হ্যাঁ। JXF0-1012NL ফুটপ্রিন্টে 18টি হোল রয়েছে (10টি সিগন্যাল + 4টি এলইডি + 4টি PoE)। JXF0-1011NL 10টি সিগন্যাল এবং 4টি এলইডি হোলের সাথে সারিবদ্ধ হয়, 4টি PoE হোল (পিন 15-18) সম্পূর্ণভাবে খালি রেখে।

প্রশ্ন 3: JXF0-1011NL কেন 3-তারের চোকের পরিবর্তে 2-তারের চোক ব্যবহার করে?

উত্তর: যেহেতু JXF0-1011NL এ কোনও PoE ডিসি বায়াস কারেন্ট নেই, তাই কেবল-সাইডে একটি 2-তারের সিগন্যাল লাইন চোক তৃতীয় PoE সেন্টার-ট্যাপ ওয়াইন্ডিংয়ের সাথে যুক্ত স্ট্রে ক্যাপাসিট্যান্স বা ইনসারশন লস ছাড়াই সিমেট্রিক্যাল কমন-মোড অ্যাটেনুয়েশন সরবরাহ করে।
