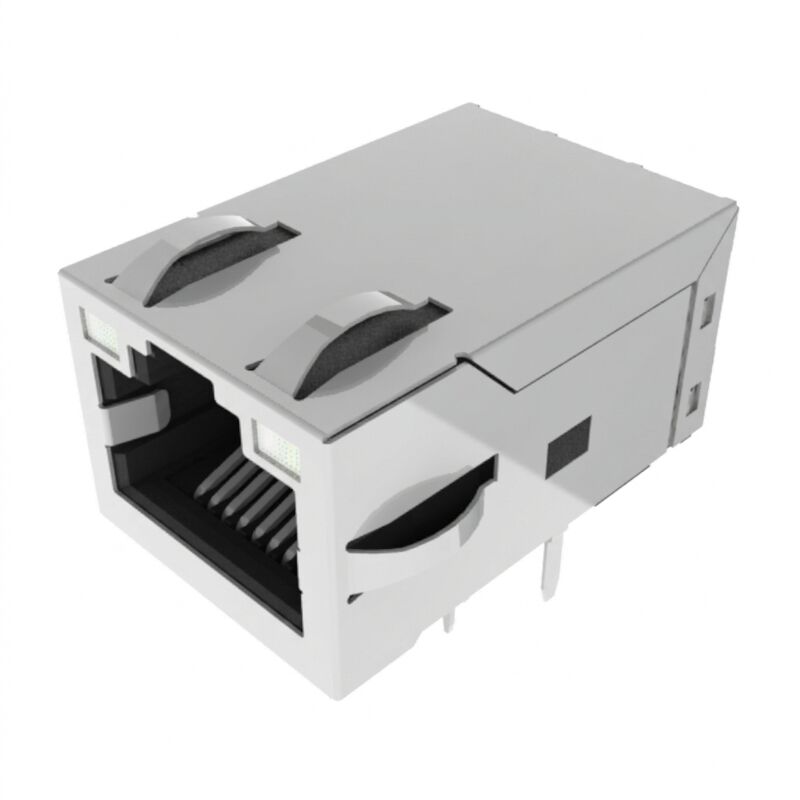

JXF0-5011NL 5GBase-T ইন্ডাস্ট্রিয়াল THR RJ45 পালসজ্যাক (LED, নন-PoE, 2250 VDC)

একক পোর্ট 5GBase-T MagJack ওভারভিউ

দ্যJXF0-5011NLএটি একটি শিল্প-গ্রেড, একক-পোর্ট গিগাবিট পালসজ্যাক ইন্টিগ্রেটেড সংযোগকারী মডিউল (আইসিএম) যা শক্তিশালী, উচ্চ-ব্যান্ডউইথ ইথারনেট অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে যা5GBase-T (5Gbps)IEEE 802.3 মান কঠোরভাবে নির্মিত, JXF0-5011NL উচ্চ কার্যকারিতা চৌম্বক, বিচ্ছিন্নতা ট্রান্সফরমার এবং একটি2-ডায়ার (2W) সিগন্যাল লাইনের সাধারণ মোড স্টোকএকটি কম্প্যাক্ট ফর্ম ফ্যাক্টর মধ্যে.

দ্বৈত বৈশিষ্ট্যযুক্তসবুজ-হলুদ / সবুজ-হলুদ দ্বি-রঙের এলইডি, এই নন-পিওই সংযোগকারীটি বহিরাগত আলোর পাইপগুলির প্রয়োজন ছাড়াই রিয়েল-টাইম মাল্টি-স্টেট লিঙ্ক / ক্রিয়াকলাপ ভিজ্যুয়াল ফিডব্যাক সরবরাহ করে। উচ্চ তাপমাত্রা ইউএল 94 ভি -0 থার্মোপ্লাস্টিক এবং 3.২০ মিমি টিন-প্লেটেড লেজ, JXF0-5011NL সম্পূর্ণরূপে যোগ্যতাসম্পন্নহোল-থ্রু রিফ্লো (THR / পিন-ইন-পেস্ট)উৎপাদন লাইন,এমএসএল ১সীমাহীন মেঝে জীবন রেটিং এবং একটি জুড়ে ব্যতিক্রমী শক / কম্পন সহনশীলতা-40°C থেকে +85°Cঅপারেটিং স্প্যান।

প্রধান স্থাপত্য বৈশিষ্ট্য

• 5Gbps ডেটা রেটের জন্য অপ্টিমাইজড: সর্বোচ্চ সংকেত অখণ্ডতা ন্যূনতম সন্নিবেশ ক্ষতি (-1.0/-1.5 ডিবি সর্বোচ্চ) এবং -24dB (1 ¢ 40MHz) এবং -14dB (100 ¢ 250MHz) অতিক্রমকারী প্রশস্ত ব্যান্ড রিটার্ন ক্ষতির সাথে বৈশিষ্ট্যযুক্ত।
• ডুয়াল বাই-কলার ডায়গনিস্টিক এলইডি: বাম এবং ডান ডাবল রঙের এলইডি (সবুজ @ 568nm / হলুদ @ 585nm) 4 টি ডেডিকেটেড থ্রু-হোল পিন (পিন 11 ′′ 14) দ্বারা চালিত।
• দৃঢ় 2250VDC গ্যালভানিক বিচ্ছিন্নতা: সামগ্রিক সিস্টেম সুরক্ষার জন্য পুরো অভ্যন্তরীণ ট্রান্সফরমার সমন্বয়ে সম্পূর্ণ প্রাথমিক-দ্বিতীয় বিচ্ছিন্নতা (Pri:Sec) বজায় রাখা হয়েছে (UL 62368-1 ফাইল E216117) ।
• ইন্টিগ্রেটেড 2W সিগন্যাল লাইন স্টোক: PoE এর DC বিভাজক সীমাবদ্ধতা ছাড়াই উন্নত সাধারণ-মোড গোলমাল দমন (CMRR > -35dB @ 10 ¢ 125MHz) প্রদানের জন্য বিশুদ্ধ ডেটা লাইনগুলির জন্য বিশেষভাবে কনফিগার করা হয়েছে।
• পিন-ইন-পেস্ট উত্পাদন প্রস্তুত: সেকেন্ডারি ওয়েভ সোল্ডারিং প্রক্রিয়াগুলি বাদ দেয়; আইপিসি/জেডিইসি জে-এসটিডি-০৭৫ (বিভাগ আর৭, ২৬০ ডিগ্রি সেলসিয়াস শিখর তাপমাত্রার প্রতিরোধ ক্ষমতা) এর সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ।

JXF0-5011NL RJ45 ডেটা শীট - যান্ত্রিক এবংস্কিম্যাটিক

এলইডি সহ ইন্টিগ্রেটেড আরজে৪৫ সংযোগকারীর প্রযুক্তিগত বিবরণ

A. পরিবেশগত ও নিরাপত্তা রেটিং

B. উচ্চ-ফ্রিকোয়েন্সি RF পারফরম্যান্স (@ 25°C, অপারেটিং -40°C থেকে +85°C)

C. যান্ত্রিক ও প্লাটিং নির্মাণ

D. ইন্টিগ্রেটেড দ্বি-রঙের LED স্পেসিফিকেশন

পিসিবি পদচিহ্ন এবং যান্ত্রিক মাত্রা

JXF0-5011NL একটি কম্প্যাক্ট পদচিহ্নের সাথে একটি ডান কোণ-থ্রু-হোল নির্মাণ ব্যবহার করে।

গুরুত্বপূর্ণ যান্ত্রিক মানগুলির মধ্যে রয়েছেঃ

যান্ত্রিক ও পরিবেশগত নকশা

• জেএক্সএফ০-৫০১১এনএল শিল্প ইথারনেট সরঞ্জামগুলির জন্য ডিজাইন করা হয়েছে এবং -৪০ ডিগ্রি সেলসিয়াস থেকে +৮৫ ডিগ্রি সেলসিয়াস পর্যন্ত কাজ করে।
• জেএক্স০ সিরিজটি একটি থার্মোপ্লাস্টিক হাউজিং ব্যবহার করে যা UL94 V-0 বা আরও ভাল রেটযুক্ত, সোনার ধাতুপট্টাবৃত ফসফর ব্রোঞ্জের যোগাযোগ এবং একটি নিকেলযুক্ত তামা-অ্যালু শেল।
• সিরিজটি একটি শক্ত ল্যাচ-আপ যান্ত্রিক কাঠামো ব্যবহার করে এবং গর্তের মাধ্যমে রিফ্লো প্রসেসিং সমর্থন করে।

সম্মতি এবং উপাদান

JXF0-5011NL হল RoHS সম্মত।

নির্মাতার স্পেসিফিকেশনে উল্লেখ করা হয়েছেঃ

• থার্মোপ্লাস্টিক হাউজিং, UL94 V-0 বা আরও ভাল
• ফসফর ব্রোঞ্জের যোগাযোগ
• 30 μin স্বর্ণের সাথে যোগাযোগের জন্য
• ন্যূনতম 30μin নিকেল আন্ডার-প্লেটিং
• 100μin ন্যূনতম ম্যাট টিন লেদার-টেইল প্লাটিং
• নিকেলযুক্ত তামার খাদের ঢাল
• RoHS সম্মতি
• J-STD-002 সোল্ডারাবিলিটি সম্মতি
• J-STD-020 স্তর ১
• J-STD-075 R7, 260°C সর্বোচ্চ তরঙ্গ-সোল্ডার শর্ত

JXF0-5011NL THR RJ45 PulseJack এর সাধারণ অ্যাপ্লিকেশন

1৫জি হাই-স্পিড ইথারনেট সরঞ্জাম

• ৫জি ইথারনেট সুইচ
• ৫জি নেটওয়ার্ক গেটওয়ে
• উচ্চ গতির ইথারনেট সরঞ্জাম
• নেটওয়ার্ক ইন্টারফেস সরঞ্জাম
• এমবেডেড ইথারনেট সিস্টেম
• উচ্চ গতির নেটওয়ার্ক টার্মিনাল

2ইন্ডাস্ট্রিয়াল ইথারনেট

• ইন্ডাস্ট্রিয়াল ইথারনেট সুইচ
• ইন্ডাস্ট্রিয়াল ইথারনেট গেটওয়ে
• পিএলসি যোগাযোগ সরঞ্জাম
• শিল্প নিয়ন্ত্রক
• শিল্প নেটওয়ার্ক সরঞ্জাম
• শিল্প যোগাযোগ টার্মিনাল

3এজ কম্পিউটিং এবং শিল্প আইওটি

• এজ কম্পিউটিং গেটওয়ে
• ইন্ডাস্ট্রিয়াল আইওটি গেটওয়ে
• এমবেডেড নেটওয়ার্ক কন্ট্রোলার
• আইআইওটি যোগাযোগ সরঞ্জাম
• এজ নেটওয়ার্ক ডিভাইস
• শিল্প তথ্য সংগ্রহ ব্যবস্থা

4কমপ্যাক্ট নেটওয়ার্ক সরঞ্জাম

• নেটওয়ার্ক যন্ত্রপাতি
• এমবেডেড কম্পিউটিং প্ল্যাটফর্ম
• শিল্প যোগাযোগ বোর্ড
• ইথারনেট অ্যাক্সেস সরঞ্জাম
• কম্প্যাক্ট নেটওয়ার্ক ইন্টারফেস বোর্ড

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: JXF0-5011NL এর জন্য ডিজাইন করা একটি PCB পদচিহ্নের উপর JXF0-5011NL মাউন্ট করা যাবে?

উত্তরঃ হ্যাঁ। JXF0-5012NL পিসিবি পদচিহ্ন 14 ডেটা / এলইডি গর্ত প্লাস 4 অতিরিক্ত PoE গর্ত (পিন 15 ¢ 18) অন্তর্ভুক্ত করে। কারণ JXF0-5011NL এ কেবলমাত্র এই 4 টি PoE পিন নেই,এটা শারীরিকভাবে 5012NL পদচিহ্ন পরিবর্তন ছাড়া প্লাগ করতে পারেনবোর্ডের অব্যবহৃত PoE সার্কিটগুলি বিদ্যুৎহীন থাকে।

প্রশ্ন ২ঃ JXF0-5011NL-এ 3-ডায়ার (3W) স্টোকের তুলনায় 2-ডায়ার (2W) স্টোকের সুবিধা কী?

উত্তরঃ একটি নন-পিওই ডিজাইনে, কেন্দ্রীয় ট্যাপের মধ্য দিয়ে কোনও উচ্চ অবিচ্ছিন্ন ডিসি কারেন্ট নেই। A 2-wire signal choke on the cable/signal line provides superior differential-mode signal transparency and symmetrical common-mode attenuation without the extra capacitive parasitics introduced by a third tap wire.

প্রশ্ন 3: JXF0-5011NL এর সমস্ত পরিচিতিতে কি 2250VDC বিচ্ছিন্নতা প্রযোজ্য?

উত্তর: হ্যাঁ, PoE-সক্ষম মডিউলের বিপরীতে যেখানে PoE পাওয়ার পাথ সিগন্যাল ট্রান্সফরমার বাইপাস করে,JXF0-5011NL পুরো প্রাথমিক (ক্যাবল পাশ) এবং গৌণ (PHY পাশ) এর মধ্যে একটি অবিচ্ছিন্ন 2250 VDC ডাইলেক্ট্রিক বিচ্ছিন্নতা বাধা প্রদান করে, আইইইই ৮০২.৩ এবং ইউএল ৬২৩৬৮-১ নিরাপত্তা বিচ্ছিন্নতা প্রয়োজনীয়তার সাথে সম্পূর্ণরূপে সঙ্গতিপূর্ণ।

প্রশ্ন ৪: পিন ১১/১২ এবং ১৩/১৪-এ দুই রঙের এলইডি কিভাবে কাজ করে?

উত্তরঃ অভ্যন্তরীণ এলইডিগুলি অ্যান্টি-প্যারালেল দ্বি-রঙের ডায়োড। সবুজ (568nm) আলোকিত করতে, এগিয়ে মেরুতা প্রয়োগ করুন (+ পিন 11 এ, - পিন 12 এ) হলুদ (585nm) আলোকিত করতে,শুধু পোলারিটি বিপরীত (+ পিন 12 উপর)- পিন ১১-এ।
