পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,RoHS,Reach,ISO

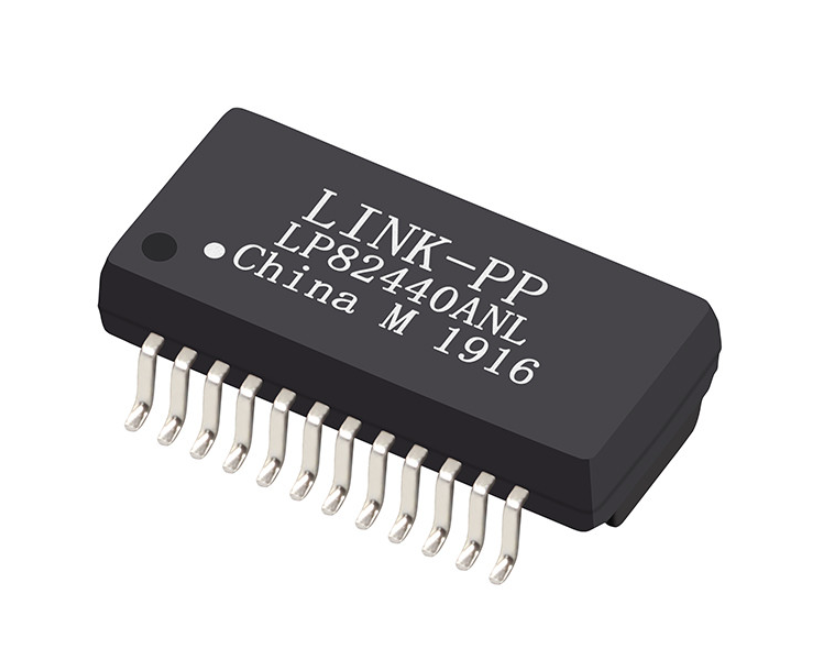

মডেল নম্বার: LP82440ANL
দলিল: LP82440ANL.pdf
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 50 পিসি
মূল্য: $ 0.34
প্যাকেজিং বিবরণ: রিল
ডেলিভারি সময়: 3 দিনের মধ্যে স্টক জাহাজে
পরিশোধের শর্ত: এল/সি, ডি/এ, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা: 5 কে কে/মাস
পার্ট নম্বর: |
LP82440ANL |
ওসিএল: |
350 µh মিনিট |
ডিসিআর: |
1.2 Ω সর্বোচ্চ |
হাই-পট: |
1500 ভিআরএমএস |
ডেটা রেট: |
1000base-t |
চ্যানেল/পোর্টের সংখ্যা: |
একক |
PoE: |
PoE |
মাউন্ট টাইপ: |
শ্রীমতী |
মোড় অনুপাত: |
1:1 |
অপারেটিং তাপমাত্রা পরিসীমা: |
-40°C থেকে +85°C |
পার্ট নম্বর: |
LP82440ANL |
ওসিএল: |
350 µh মিনিট |
ডিসিআর: |
1.2 Ω সর্বোচ্চ |
হাই-পট: |
1500 ভিআরএমএস |
ডেটা রেট: |
1000base-t |
চ্যানেল/পোর্টের সংখ্যা: |
একক |
PoE: |
PoE |
মাউন্ট টাইপ: |
শ্রীমতী |
মোড় অনুপাত: |
1:1 |
অপারেটিং তাপমাত্রা পরিসীমা: |
-40°C থেকে +85°C |
| প্যারামিটার | স্পেসিফিকেশন | ইঞ্জিনিয়ারিং সুবিধা |
|---|---|---|
| ইথারনেট গতি | 1000 BASE-T (গিগাবিট ইথারনেট) | IEEE 802.3 গিগাবিট ট্রান্সসিভারের সাথে সম্পূর্ণরূপে অনুগত |
| উপাদান উচ্চতা | 4.0 মিমি সর্বোচ্চ (আল্ট্রা-লো প্রোফাইল) | ব্যাকপ্লেন, পাতলা PCIe কন্যা কার্ড এবং ব্লেড সিস্টেমের জন্য আদর্শ |
| PoE সামঞ্জস্য | PoE/PoE+ সক্ষম | লাইন-সাইড সেন্টার ট্যাপস (MCT1–MCT4) DC পাওয়ার নিষ্কাশনের জন্য নিবেদিত৷ |
| অপারেটিং টেম্প | -40°C থেকে +85°C (সত্য শিল্প) | বায়ুচলাচলবিহীন সিল করা শিল্প ঘেরে গ্যারান্টিযুক্ত অপারেশন |
| টার্নস রেশিও | 1CT : 1CT ±5%(সমস্ত 4টি চ্যানেল) | ভোল্টেজ-মোড এবং বর্তমান-মোড PHY-এর জন্য প্রতিসম মিল |
| ইন্ডাকট্যান্স (ওসিএল) | 350 µH ন্যূনতম(@ 100 kHz, 100 mV, 8 mA DC) | লাইন ডিসি বর্তমান ভারসাম্যহীনতার অধীনে মূল স্যাচুরেশন প্রতিরোধ করে |
| সন্নিবেশ ক্ষতি | -1.0 ডিবি সর্বোচ্চ। (1 ~ 100 MHz) | সুপিরিয়র পাওয়ার থ্রুপুট এবং লম্বা তারের পৌছানো মার্জিন |
| ফুটো আবেশ | 0.5 µH সর্বোচ্চ | গিগাবিট পালস প্রান্তে উচ্চ-ফ্রিকোয়েন্সি রিংিং এবং জিটার কম করে |
| ডিসি প্রতিরোধ (ডিসিআর) | 1.2 Ω সর্বোচ্চ | PoE লোডের অধীনে অভ্যন্তরীণ তাপ অপচয় হ্রাস করে |
| হাই-পট আইসোলেশন | 1500 Vrms সর্বনিম্ন | আন্তর্জাতিক নিরাপত্তা এবং ঢেউ বিচ্ছিন্নতা মান মেনে চলে |
| প্যারামিটার | পরীক্ষার শর্ত | স্পেসিফিকেশন সীমা |
|---|---|---|
| টার্নস রেশিও | 100 kHz, 100 mV | 1CT : 1CT (±5%) |
| ওপেন সার্কিট ইন্ডাকট্যান্স (ওসিএল) | 100 kHz, 100 mV, 8 mA DC বায়াস | 350 µH সর্বনিম্ন |
| সন্নিবেশ ক্ষতি | 1 ~ 100 MHz | -1.0 dB সর্বোচ্চ |
| ফুটো ইন্ডাকট্যান্স (LL) | 100 kHz, 100 mV | 0.5 µH সর্বোচ্চ |
| ডিসি প্রতিরোধ (ডিসিআর) | প্রাথমিক ও মাধ্যমিক | 1.2 Ω সর্বোচ্চ |
| রিটার্ন লস (100 Ω লোড) | 1 ~ 30 MHz | -16.0 dB সর্বনিম্ন |
| রিটার্ন লস (100 Ω লোড) | 30 ~ 60 MHz | -12.0 dB সর্বনিম্ন |
| রিটার্ন লস (100 Ω লোড) | 60 ~ 80 MHz | -10.0 dB সর্বনিম্ন |
| রিটার্ন লস (100 Ω লোড) | 80 ~ 100 MHz | -8.0 dB সর্বনিম্ন |
| Crosstalk (নিকট-শেষ) | 1 ~ 100 MHz | -30.0 dB সর্বনিম্ন |
| সাধারণ মোডের পার্থক্য (DCMR) | 1 ~ 100 MHz | -30.0 dB সর্বনিম্ন |
| অস্তরক প্রতিরোধক (হাই-পট) | 60 সেকেন্ড (PHY সাইড থেকে লাইন সাইড) | 1500 Vrms সর্বনিম্ন |
| অপারেটিং তাপমাত্রা পরিসীমা | ক্রমাগত শিল্প | -40°C থেকে +85°C |
PHY / ট্রান্সসিভার সাইড লাইন / RJ45 সাইড (PoE সক্ষম) পিন 2 (TD1+) ───┐ 1CT:1CT ┌─── কমন মোড ─── পিন 23 (ChMX1+) (3) ───┴─────────┴────────────────────────TC2-1 পিন ─── সেন্টার ট্যাপ পিন 24 (MCT1) ─── PoE ট্যাপ 1 পিন 5 (TD2+) ───┐ 1CT:1CT ┌─── কমন মোড ─── পিন 20 (টিডিএমএক্স+20) ───┴─────────┴────────────────────────TC21-পিন ─── সেন্টার ট্যাপ পিন 21 (MCT2) ─── PoE ট্যাপ 2 পিন 8 (TD3+) ───┐ 1CT:1CT ┌─── কমন মোড ─── পিন 17 (টিডিএমএক্স+3 পিন) ───┴─────────┴─────────────────── 3 পিন ─── সেন্টার ট্যাপ পিন 18 (MCT3) ─── PoE ট্যাপ 3 পিন 11 (TD4+) ───┐ 1CT:1CT ┌─── সাধারণ মোড ──── কমন মোড ─── (পিন 14) (টিডিএমএক্স+4) ───┴─────────┴──────────────────────── TC10-পিন ─── সেন্টার ট্যাপ পিন 15 (MCT4) ─── PoE ট্যাপ 4| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| প্যাকেজ সাইজ | 15.1 মিমি (দৈর্ঘ্য) × 7.1 মিমি (দেহের প্রস্থ) × 10.0 মিমি (মোট স্প্যান) |
| মোট উচ্চতা | 4.0 মিমি সর্বোচ্চ |
| পিন পিচ | 1.0 মিমিপিচ |
| সীসা প্রস্থ | 0.40 মিমি |
| প্রস্তাবিত পিসিবি ল্যান্ড প্যাটার্ন | প্যাড প্রস্থ:0.60 মিমি; প্যাড দৈর্ঘ্য:1.35 মিমি; সামগ্রিক সারি স্প্যান:10.7 মিমি |
| আইআর রিফ্লো - প্রিহিট জোন | 150°C ~ 200°C(60-180 সেকেন্ড) |
| IR রিফ্লো - লিকুইডাস তাপমাত্রা (TL) | 217°C(60-150 সেকেন্ড) |
| IR রিফ্লো - সর্বোচ্চ তাপমাত্রা (TP) | 250°C (+0/−5°C); থাকার সময় সর্বোচ্চ ৫ সেকেন্ড। |
| সর্বাধিক রিফ্লো চক্র | সর্বোচ্চ 2 বার |
| টেপ এবং রিল প্যাকেজিং | ক্যারিয়ার প্রস্থ:24 মিমি;800 পিসি প্রতি 13" রিল |
| শক্ত কাগজ প্যাকেজিং | 4,800 পিসি / 6 রিল |
উত্তরঃ হ্যাঁ। LP82440ANL পিন 15, 18, 21, এবং 24 (MCT1 থেকে MCT4) এ ডেডিকেটেড লাইন-সাইড সেন্টার ট্যাপ দিয়ে ডিজাইন করা হয়েছে। এই সেন্টার ট্যাপগুলি অনবোর্ড PoE PD (চালিত ডিভাইস) বা PSE (পাওয়ার সোর্সিং ইকুইপমেন্ট) কন্ট্রোলারের সাথে সরাসরি সংযোগের অনুমতি দেয়, যা IEEE 802.3af এবং 802.3at চারটি ইথারনেট জোড়ায় পাওয়ার ডেলিভারি সমর্থন করে।
উত্তর: এর 4.0 মিমি সর্বোচ্চ লো-প্রোফাইল উচ্চতা এবং ইন্ডাস্ট্রিয়াল-গ্রেড তাপমাত্রা রেটিং (-40°C থেকে +85°C) এটিকে বিশেষভাবে ঘন টেলিকম ব্যাকপ্লেন আর্কিটেকচারের (যেমন CompactPCI, VPX, এবং ATCA) সাথে সঙ্গতিপূর্ণ করে, যেখানে স্ট্যাক করা সার্কিট কার্ডগুলির মধ্যে উল্লম্ব ক্লিয়ারেন্স সীমাবদ্ধ।
উত্তর: LP82440ANL হল পালস HX5008NL-এর 100% ফর্ম, ফিট এবং ফাংশন ড্রপ-ইন প্রতিস্থাপন৷ উভয়ই একটি অভিন্ন 24-পিন SMD লেআউট, 1CT:1CT টার্নস রেশিও, 350 µH ন্যূনতম OCL 8 mA DC বায়াস, -1.0 dB সন্নিবেশ ক্ষতি, এবং শিল্প তাপমাত্রা পরিসীমা, যার জন্য PCB লেআউট সংশোধনের প্রয়োজন নেই।
