পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,ROHS,Reach,ISO
মডেল নম্বার: LPJD0713BENL
দলিল: LPJD0713BENL.pdf
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: বিনামূল্যে নমুনা সমর্থন
মূল্য: $0.35-$0.7
প্যাকেজিং বিবরণ: টেপ চলচ্চিত্র
ডেলিভারি সময়: 3-5 দিন
পরিশোধের শর্ত: এল/সি, ডি/এ, ডি/পি, টি/টি
যোগানের ক্ষমতা: 5 কে কে/মাস
অংশ নং: |
LPJD0713BENL |
বন্দর সংখ্যা: |
1x1 |
ল্যাচ: |
আপ |
ডেটা রেট: |
1000base-t |
PoE: |
অ |
LED বিকল্প: |
সঙ্গে |
EMl ট্যাব: |
ছাড়া |
মাউন্ট টাইপ: |
Tht |
সোল্ডার টাইপ: |
তরঙ্গ |
অপারেটিং তাপমাত্রা পরিসীমা: |
0°C থেকে +70°C |
অংশ নং: |
LPJD0713BENL |
বন্দর সংখ্যা: |
1x1 |
ল্যাচ: |
আপ |
ডেটা রেট: |
1000base-t |
PoE: |
অ |
LED বিকল্প: |
সঙ্গে |
EMl ট্যাব: |
ছাড়া |
মাউন্ট টাইপ: |
Tht |
সোল্ডার টাইপ: |
তরঙ্গ |
অপারেটিং তাপমাত্রা পরিসীমা: |
0°C থেকে +70°C |

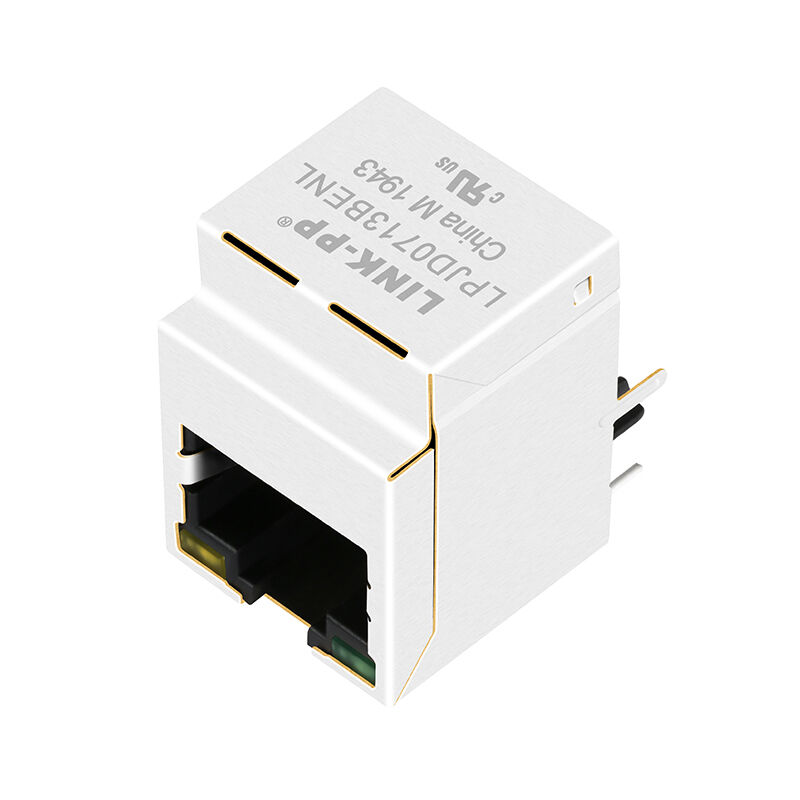

The LINK-PP LPJD0713BENL একটি শিল্প-গ্রেডের, একক-পোর্ট (1x1) উল্লম্ব (টপ-এন্ট্রি / 180° স্ট্রেট) গিগাবিট ইথারনেট (1000BASE-T) RJ45 ইন্টিগ্রেটেড কানেক্টর মডিউল (ICM / Magjack)। বিশেষভাবে স্পেস-কনস্ট্রেইন্ড ক্যারিয়ার বোর্ড, ব্লেড সার্ভার, টেস্ট ইন্সট্রুমেন্টেশন এবং DIN-রেল ইন্ডাস্ট্রিয়াল পিসি-র জন্য ডিজাইন করা হয়েছে যেখানে টপ-অ্যাক্সেস কেবল ম্যাটিং প্রয়োজন, এটি 1CT:1CT ম্যাগনেটিক আইসোলেশন ট্রান্সফরমার, প্রাইমারি-সাইড ফিল্টারিং ক্যাপাসিটর, একটি ইন্টারনাল বব স্মিথ টার্মিনেশন নেটওয়ার্ক, একটি মেটাল EMI শিল্ড এবং ডুয়াল স্ট্যাটাস LED-কে একটি কম্প্যাক্ট থ্রু-হোল প্রোফাইলে ইন্টিগ্রেট করে।
| প্যারামিটার | স্পেসিফিকেশন | ইঞ্জিনিয়ারিং সুবিধা |
|---|---|---|
| কানেক্টর ওরিয়েন্টেশন | উল্লম্ব / টপ-এন্ট্রি (180° স্ট্রেট) | PCB এজ স্পেস বাঁচায়; সরাসরি টপ-প্যানেল কেবল সন্নিবেশ সক্ষম করে |
| ইথারনেট স্পিড | 1000BASE-T (গিগাবিট ইথারনেট) | IEEE 802.3 অনুযায়ী ফুল-ডুপ্লেক্স গিগাবিট কমপ্লায়েন্স |
| টার্নস রেশিও | 1CT : 1CT ±5% | প্রধান গিগাবিট PHY-এর সাথে সামঞ্জস্যপূর্ণ সিমেট্রিক্যাল 1:1 রেশিও |
| ওপেন সার্কিট ইন্ডাকট্যান্স (OCL) | 350 µH ন্যূনতম। (@ 100 kHz, 0.1 V, 8 mA DC বায়াস) | সরাসরি DC আনব্যালেন্স কারেন্টের অধীনে কোর স্যাচুরেশন প্রতিরোধ করে |
| ডাইইলেকট্রিক আইসোলেশন (হিপট) | 1500 Vrms ন্যূনতম। (PHY সাইড থেকে লাইন সাইড) | সিস্টেম এবং কেবলের মধ্যে হাই-ভোল্টেজ ট্রানজিয়েন্ট সুরক্ষা |
| প্রাইমারি-সাইড ফিল্টারিং | অন্তর্নির্মিত 4× 0.01 µF ডিকাপলিং ক্যাপাসিটর | ইন্টিগ্রেটেড AC গ্রাউন্ড পাথ; এক্সটার্নাল ডিসক্রিট ক্যাপাসিটর সংখ্যা কমায় |
| কেবল-সাইড টার্মিনেশন | ইন্টিগ্রেটেড বব স্মিথ (4× 75 Ω + 1000 pF / 2 kV) | আউটার শিল্ডে সরাসরি কমন-মোড কেবল রিফ্লেকশন ড্যাম্পেন করে |
| বাম LED | একক-রঙ: সবুজ (565 nm) | ডেডিকেটেড লিঙ্ক / সংযোগ স্ট্যাটাস ইন্ডিকেটর (পিন 13+/14-) |
| ডান LED | একক-রঙ: হলুদ (585 nm) | ডেডিকেটেড অ্যাক্টিভিটি / ডেটা ট্রান্সফার ইন্ডিকেটর (পিন 11+/12-) |
| মেকানিক্যাল হাইট | 22.0 ± 0.35 মিমি মোট উচ্চতা | উল্লম্ব মডুলার বোর্ড-টু-প্যানেল ম্যাটিংয়ের জন্য স্ট্যান্ডার্ডাইজড প্রোফাইল |
| প্যারামিটার | পরীক্ষার শর্ত | স্পেসিফিকেশন সীমা |
|---|---|---|
| টার্নস রেশিও | 100 kHz, 0.1 V | 1CT : 1CT ±5% |
| ওপেন সার্কিট ইন্ডাকট্যান্স (OCL) | 100 kHz, 0.1 V, 8 mA DC বায়াস | 350 µH ন্যূনতম। |
| ইনসারশন লস | 1 ~ 100 MHz | -1.2 dB সর্বোচ্চ। |
| রিটার্ন লস (100 Ω লোড) | 1 ~ 30 MHz | -16.0 dB ন্যূনতম। |
| রিটার্ন লস (100 Ω লোড) | 30 ~ 60 MHz | -12.0 dB ন্যূনতম। |
| রিটার্ন লস (100 Ω লোড) | 60 ~ 80 MHz | -10.0 dB ন্যূনতম। |
| রিটার্ন লস (100 Ω লোড) | 80 ~ 100 MHz | -8.0 dB ন্যূনতম। |
| ক্রস টক (নিয়ার-এন্ড) | 1 ~ 100 MHz | -30.0 dB ন্যূনতম। |
| কমন মোড রিজেকশন (CMR) | 1 ~ 100 MHz | -30.0 dB ন্যূনতম। |
| আইসোলেশন ভোল্টেজ (হিপট) | 60 সেকেন্ড (PHY সাইড থেকে লাইন সাইড) | 1500 Vrms ন্যূনতম। |
| অপারেটিং টেম্পারেচার রেঞ্জ | ধারাবাহিক পরিবেষ্টিত | 0°C থেকে +70°C |
LPJD0713BENL 4টি ফুল গিগাবিট ডিফারেনশিয়াল পেয়ারকে ইন্টিগ্রেটেড ম্যাগনেটিক কাপলিং, ইন্টারনাল প্রাইমারি ডিকাপলিং এবং হাই-ভোল্টেজ লাইন-সাইড ESD/কমন-মোড রিটার্ন পাথ সহ ম্যাপ করে।
PHY সাইড (PCB কানেকশন) লাইন সাইড (RJ45 কানেক্টর)
TD0+ (পিন 1) ───┐ ┌─── 0.01uF ─── VCC (পিন 9)
) 1CT ( 1CT
TD0- (পিন 2) ───┴───────┴─── 75 Ω ─────┐
│
TD1+ (পিন 3) ───┐ ┌─── 0.01uF ───┤
) 1CT ( 1CT │
TD1- (পিন 6) ───┴───────┴─── 75 Ω ─────┼──── J1 (MX0+) / J2 (MX0-)
│──── J3 (MX1+) / J6 (MX1-)
TD2+ (পিন 4) ───┐ ┌─── 0.01uF ───┤──── J4 (MX2+) / J5 (MX2-)
) 1CT ( 1CT │──── J7 (MX3+) / J8 (MX3-)
TD2- (পিন 5) ───┴───────┴─── 75 Ω ─────┤
│
TD3+ (পিন 7) ───┐ ┌─── 0.01uF ───┘
) 1CT ( 1CT │
TD3- (পিন 8) ───┴───────┴─── 75 Ω ─────┘
│
শিল্ড ─────┴── 1000 pF / 2 kV হাই-ভোল্টেজ ক্যাপাসিটর
| পিন # | পিন নাম | দিক | সিগন্যাল টাইপ / ফাংশন | RJ45 ম্যাটিং কন্টাক্ট |
| P1 | TD0+ | ইনপুট/আউটপুট | ডিফারেনশিয়াল পেয়ার 0 পজিটিভ | J1 (MX0+) |
| P2 | TD0- | ইনপুট/আউটপুট | ডিফারেনশিয়াল পেয়ার 0 নেগেটিভ | J2 (MX0-) |
| P3 | TD1+ | ইনপুট/আউটপুট | ডিফারেনশিয়াল পেয়ার 1 পজিটিভ | J3 (MX1+) |
| P6 | TD1- | ইনপুট/আউটপুট | ডিফারেনশিয়াল পেয়ার 1 নেগেটিভ | J6 (MX1-) |
| P4 | TD2+ | ইনপুট/আউটপুট | ডিফারেনশিয়াল পেয়ার 2 পজিটিভ | J4 (MX2+) |
| P5 | TD2- | ইনপুট/আউটপুট | ডিফারেনশিয়াল পেয়ার 2 নেগেটিভ | J5 (MX2-) |
| P7 | TD3+ | ইনপুট/আউটপুট | ডিফারেনশিয়াল পেয়ার 3 পজিটিভ | J7 (MX3+) |
| P8 | TD3- | ইনপুট/আউটপুট | ডিফারেনশিয়াল পেয়ার 3 নেগেটিভ | J8 (MX3-) |
| P9 | VCC | পাওয়ার / বায়াস | প্রাইমারি সেন্টার-ট্যাপ বাস কাপলিং (4× 0.01 µF) | PHY সাপ্লাইয়ের জন্য ইন্টারনাল বাস |
| P10 | GND | গ্রাউন্ড | প্রাইমারি ডিকাপলিং রেফারেন্স গ্রাউন্ড | সিস্টেম ডিজিটাল গ্রাউন্ড |
