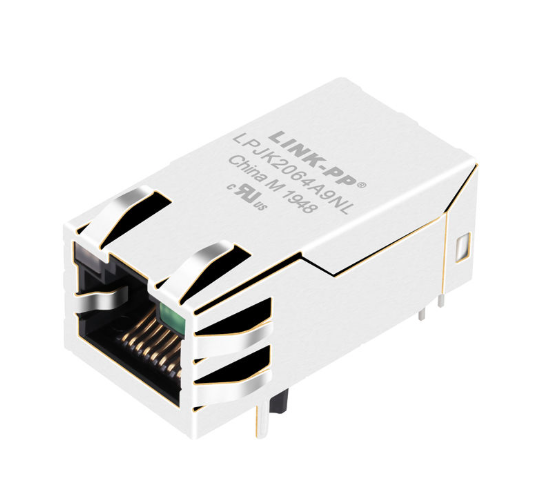

LED এবং PoE সমর্থন সহ LPJK2064A9NL 1000BASE-T RJ45 সংযোগকারী

The LINK-PP LPJK2064A9NL হল একটি শিল্প-গ্রেডের, সিঙ্গেল-পোর্ট (1x1) গিগাবিট (1000BASE-T) RJ45 ইন্টিগ্রেটেড কানেক্টর মডিউল (ICM / Magjack) যা পাওয়ার ওভার ইথারনেট (PoE) প্রয়োজন এমন উচ্চ-ঘনত্বের নেটওয়ার্কিং অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। ইন্টিগ্রেটেড 1CT:1CT আইসোলেশন ট্রান্সফরমার, কমন-মোড ফিল্টারিং, বব স্মিথ 75Ω টার্মিনেশন, মাল্টি-কন্টাক্ট EMI স্প্রিং ফিঙ্গার এবং ডুয়াল ইন্টিগ্রেটেড LED বৈশিষ্ট্যযুক্ত, এটি একটি কম্প্যাক্ট ফুটপ্রিন্টে শক্তিশালী সিগন্যাল ইন্টিগ্রিটি এবং 1500 Vrms আইসোলেশন সরবরাহ করে।

• 🔘 [ অফিসিয়াল ডেটাশিট ডাউনলোড করুন (LPJK2064A9NL.pdf) ]
• 🔘 [ তাত্ক্ষণিক উদ্ধৃতি অনুরোধ করুন (RFQ) ]
• 🔘 [ বিনামূল্যে ইঞ্জিনিয়ারিং নমুনা অর্ডার করুন (24-48 ঘন্টার মধ্যে পাঠানো হয়) ]
• 🔘 [ CAD প্রতীক এবং 3D STEP মডেল ডাউনলোড করুন ]

মূল প্রযুক্তিগত স্ন্যাপশট

বৈদ্যুতিক স্পেসিফিকেশন

LPJK2064A9NL এর জন্য নিম্নলিখিত বৈদ্যুতিক স্পেসিফিকেশনগুলি 25°C তাপমাত্রায় প্রদান করা হয়।

এই স্পেসিফিকেশনগুলি বিশেষত একটি গিগাবিট ইথারনেট পিসিবি ডিজাইনের জন্য কানেক্টর যোগ্যতা অর্জনের সময় প্রাসঙ্গিক কারণ তারা কেবল একটি যান্ত্রিক RJ45 জ্যাক হিসাবে অংশটিকে বিবেচনা করার পরিবর্তে ইন্টিগ্রেটেড ম্যাগনেটিক ইন্টারফেস মূল্যায়ন করার জন্য প্রয়োজনীয় বৈদ্যুতিক কর্মক্ষমতা মান সরবরাহ করে।

1000BASE-T RJ45 কানেক্টর ডেটাশিট - মেকানিক্যাল এবং পিসিবি লেআউট:

LPJK2064A9NL PoE RJ45 কানেক্টরের মূল বৈশিষ্ট্য:

LPJK2064A9NL হল একটি 1×1 1000BASE-T RJ45 কানেক্টর যার ইন্টিগ্রেটেড ম্যাগনেটিক্স, EMI স্প্রিং ফিঙ্গার, LED ইন্ডিকেটর এবং ইথারনেট অ্যাপ্লিকেশনের জন্য PoE সাপোর্ট রয়েছে।

• 1000BASE-T গিগাবিট ইথারনেট ইন্টারফেস
• ইন্টিগ্রেটেড ইথারনেট ম্যাগনেটিক্স
• 1×1 সিঙ্গেল-পোর্ট RJ45 কনফিগারেশন
• EMI স্প্রিং ফিঙ্গার শিল্ডিংয়ের জন্য
• ইন্টিগ্রেটেড LED ইন্ডিকেটর
• বাম সবুজ/হলুদ দ্বি-রঙের LED
• ডান সবুজ LED
• এর জন্য ডিজাইন করা হয়েছে PoE অ্যাপ্লিকেশন
• 350 μH সর্বনিম্ন OCL
• 1500 Vrms আইসোলেশনPHY সাইড এবং লাইন সাইডের মধ্যে
• 0°C থেকে +70°C অপারেটিং তাপমাত্রা
• রাইট-অ্যাঙ্গেল থ্রু-হোল মাউন্টিং
• PBT + 30% গ্লাস-ফাইবার হাউজিং
• UL94-V0 হাউজিং উপাদান
• C5210R-EH ফসফর ব্রোঞ্জ কন্টাক্ট
• গোল্ড-প্লেটেড কন্টাক্ট এরিয়া, ≥6 μin
• EMI স্প্রিং ফিঙ্গার সহ SUS 304-1/2H স্টেইনলেস-স্টিল শিল্ড
• RoHS কমপ্লায়েন্ট
• UL সার্টিফাইড, ফাইল নং E484635
• অনুযায়ী ডিজাইন করা হয়েছে IEEE 802.3 প্রয়োজনীয়তা

অভ্যন্তরীণ স্কিম্যাটিক এবং পিন অ্যাসাইনমেন্ট

LPJK2064A9NL সম্পূর্ণ 1000BASE-T ফুল-ডুপ্লেক্স অপারেশনের জন্য একটি ম্যাচড 4-চ্যানেল ডিফারেনশিয়াল ইন্টারফেস, ইন্টিগ্রেটেড বব স্মিথ প্যাসিভ টার্মিনেশন এবং ডেডিকেটেড পাওয়ার ওভার ইথারনেট সেন্টার-ট্যাপ পাথ বৈশিষ্ট্যযুক্ত।

স্কিম্যাটিক আর্কিটেকচার হাইলাইটস

PHY সাইড সংযোগ (পিন 1–12):

• চ্যানেল 1: MD1+ (পিন 11), MDCT1 (পিন 12), MD1- (পিন 10)
• চ্যানেল 2: MD2+ (পিন 4), MDCT2 (পিন 6), MD2- (পিন 5)
• চ্যানেল 3: MD3+ (পিন 3), MDCT3 (পিন 1), MD3- (পিন 2)
• চ্যানেল 4: MD4+ (পিন 8), MDCT4 (পিন 7), MD4- (পিন 9)

PoE ডিসি ইনজেকশন পিন (পিন 13–16): VC+ (পিন 13, পিন 15) এবং VC− (পিন 14, পিন 16) 350 mA অবিচ্ছিন্ন ব্যালেন্সড কারেন্টের জন্য রেট করা কেবল-সাইড ট্রান্সফরমারগুলির সেন্টার ট্যাপগুলির মাধ্যমে সরাসরি পাওয়ার রুট করে।

ইন্টিগ্রেটেড কমন-মোড এবং ট্রানজিয়েন্ট সুরক্ষা:

• কেবল-সাইড টার্মিনেশন: বিল্ট-ইন 4×75 Ω 4×22 nF ক্যাপাসিটরের সাথে সিরিজে আইসোলেশন রেজিস্টর।উচ্চ-ভোল্টেজ ডিকাপলিং: উচ্চ-ভোল্টেজ 1000 pF/2 kV
• 1000 pF/2 kV ক্যাপাসিটর সরাসরি বাইরের মেটালিক শিল্ড গ্রাউন্ড (SHIELD) এর সাথে শান্ট করা হয়েছে।PoE অ্যাপ্লিকেশন সাপোর্ট

LPJK2064A9NL

PoE অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে এবং একটি সর্বোচ্চ অবিচ্ছিন্ন ব্যালেন্সড ডিসি লাইন কারেন্ট নির্দিষ্ট করে:350 mA 57 VDC এনির্দিষ্ট লাইন-সাইড কারেন্ট ক্ষমতাটি উদ্দিষ্ট PoE আর্কিটেকচারের জন্য কানেক্টর যোগ্যতা অর্জনের সময় বিবেচনা করা উচিত।

পণ্যটি

PHY সাইড এবং লাইন সাইডের মধ্যে 1500 Vrms আইসোলেশনও প্রদান করে, যা বিচ্ছিন্ন ইথারনেট ইন্টারফেসের জন্য একটি গুরুত্বপূর্ণ বৈদ্যুতিক বৈশিষ্ট্য।একটি সম্পূর্ণ PoE বাস্তবায়নের জন্য, সিস্টেম ডিজাইনারদের RJ45 ম্যাগনেটিক ইন্টারফেসটি PoE PSE/PD সার্কিট্রি, PHY, সুরক্ষা উপাদান, পিসিবি লেআউট, থার্মাল অবস্থা এবং প্রযোজ্য IEEE 802.3 প্রয়োজনীয়তার সাথে মূল্যায়ন করা উচিত।

গুরুত্বপূর্ণ:

350 mA / 57 VDC স্পেসিফিকেশনটি কেবল একটি গ্যারান্টিযুক্ত PoE পাওয়ার-ক্লাস রেটিং হিসাবে ব্যাখ্যা করা উচিত নয়। প্রযোজ্য PoE পাওয়ার লেভেলটি সম্পূর্ণ পণ্যের স্পেসিফিকেশন এবং সিস্টেম বাস্তবায়ন থেকে নির্ধারণ করতে হবে।LED সহ RJ45 কানেক্টরের অ্যাপ্লিকেশন

SOHO এবং ব্রডব্যান্ড নেটওয়ার্কিং

• : ADSL/VDSL মডেম, Wi-Fi 6/7 অ্যাক্সেস পয়েন্ট, GPON ONU।এমবেডেড এবং কম্পিউটিং
• : LAN-on-Motherboard (LOM), Industrial PC (IPC), Single Board Computers (SBC)।এন্টারপ্রাইজ সুইচিং এবং রাউটিং
• : 16/24/48-পোর্ট ম্যানেজড নেটওয়ার্ক সুইচ, কোর নেটওয়ার্ক হাব, রাউটার।PoE চালিত ডিভাইস (PD) এবং PSE
• : IP নজরদারি ক্যামেরা, VoIP টার্মিনাল, IoT গেটওয়ে, স্মার্ট লাইটিং কন্ট্রোলার।হার্ডওয়্যার ইঞ্জিনিয়ারের লেআউট এবং EMC চেকলিস্ট

1, চ্যাসিস গ্রাউন্ড বনাম ডিজিটাল গ্রাউন্ড:

ডিজিটাল সার্কিট গ্রাউন্ড (DGND) কে কানেক্টরের বাইরের মেটাল শিল্ড পিনের সাথে সরাসরি সংযুক্ত করবেন না। LPJK2064A9NL একটি অভ্যন্তরীণ 1000 pF/2 kV ক্যাপাসিটর ধারণ করে যা কম-ফ্রিকোয়েন্সি ডিসি আইসোলেশন বজায় রেখে সেন্টার ট্যাপ থেকে চ্যাসিস শিল্ডে উচ্চ-ফ্রিকোয়েন্সি নয়েজকে নিরাপদে কাপল করে।
2. ডিফারেনশিয়াল পেয়ার রাউটিং:

সমস্ত চারটি পেয়ার (MD1± থেকে MD4±) 100 Ω ডিফারেনশিয়াল ইম্পিডেন্স নিয়ন্ত্রিত পেয়ার হিসাবে রুট করা হয়েছে তা নিশ্চিত করুন। ±5 mils এর মধ্যে ইন্ট্রা-পেয়ার দৈর্ঘ্য মিল রাখুন এবং ভায়াগুলির মাধ্যমে লেয়ার ট্রানজিশনগুলি হ্রাস করুন।
3. PoE কারেন্ট ট্রেস:

পিন 13, 14, 15 এবং 16 থেকে আপনার অনবোর্ড PoE কন্ট্রোলার বা PD ব্রিজে প্রসারিত ট্রেসগুলি পর্যাপ্ত ট্রেস প্রস্থ (1 oz কপার এর জন্য সর্বনিম্ন 25–30 mils) দিয়ে আকার দিতে হবে যাতে থার্মাল এলিভেশন ছাড়াই অবিচ্ছিন্ন 350 mA ডিসি কারেন্ট পরিচালনা করা যায়।
4. প্যানেল গ্রাউন্ডিং:

125 MHz ইথারনেট মৌলিক ফ্রিকোয়েন্সিতে RF লিকেজ প্রতিরোধ করার জন্য পেরিমিটার EMI স্প্রিং ফিঙ্গারগুলি বেয়ার মেটাল ফ্রন্ট প্যানেল বেজেলের বিরুদ্ধে ধারাবাহিক 360-ডিগ্রী স্প্রিং যোগাযোগ বজায় রাখে তা নিশ্চিত করুন।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

 প্রশ্ন 1: LPJK2064A9NL এবং নন-PoE গিগাবিট RJ45 কানেক্টরের মধ্যে প্রাথমিক পার্থক্য কী?

উত্তর: LPJK2064A9NL বিচ্ছিন্ন সেন্টার-ট্যাপ ডিসি আউটপুট লাইন (পিন 13 থেকে 16) অন্তর্ভুক্ত করে যা 57 VDC এ 350 mA পর্যন্ত অবিচ্ছিন্ন কারেন্ট বহন করতে সক্ষম। স্ট্যান্ডার্ড নন-PoE ম্যাগজ্যাকগুলি এই সেন্টার ট্যাপগুলিকে অভ্যন্তরীণভাবে কেবল বব স্মিথ টার্মিনেশন রেজিস্টরের সাথে সংযুক্ত করে, যা সরাসরি কারেন্ট বহন করতে পারে না এবং PoE ভোল্টেজের সংস্পর্শে এলে পুড়ে যাবে।

প্রশ্ন 2: পিন 19 এবং পিন 20 এ দ্বি-রঙের LED কীভাবে নিয়ন্ত্রণ করবেন?

উত্তর: পিন 19 এবং 20 একটি অ্যান্টি-প্যারালাল ডুয়াল-ডায়োড পেয়ারের সাথে সংযুক্ত। সবুজ আলো জ্বালানোর জন্য, পিন 20 কে HIGH (1.8 V~2.6 V

1.8 V∼2.6 V) এবং পিন 19 কে LOW ড্রাইভ করুন। হলুদ আলো জ্বালানোর জন্য, পিন 19 কে HIGH এবং পিন 20 কে LOW ড্রাইভ করে ড্রাইভ স্টেটগুলি বিপরীত করুন। যখন উভয় GPIO লাইন একই লজিক স্টেটে রাখা হয়, তখন LED জ্বলে না।প্রশ্ন 3: LPJK2064A9NL কি ভোল্টেজ-মোড এবং কারেন্ট-মোড উভয় ইথারনেট PHY-এর সাথে ব্যবহার করা যেতে পারে?

উত্তর: হ্যাঁ। LPJK2064A9NL সমস্ত চারটি চ্যানেল ট্রান্সফরমারগুলিতে সিমেট্রিকাল 1CT:1CT টার্নস রেশিও ব্যবহার করে। এটি ভোল্টেজ-মোড PHY-এর সাথে (যেখানে সেন্টার ট্যাপগুলি ডিকাপলিং ক্যাপাসিটরের মাধ্যমে গ্রাউন্ডে টার্মিনেট হয়) এবং কারেন্ট-মোড PHY-এর সাথে (যেখানে সেন্টার ট্যাপগুলি PHY সাপ্লাই ভোল্টেজের সাথে সংযুক্ত থাকে, যেমন +3.3 V বা +2.5 V) নির্বিঘ্নে ইন্টারফেস করে।

প্রশ্ন 4: LPJK2064A9NL কি PoE+ (IEEE 802.3at) বা PoE++ (IEEE 802.3bt) সমর্থন করে?

উত্তর: না। LPJK2064A9NL 57 VDC এ 350 mA অবিচ্ছিন্ন সর্বোচ্চ ব্যালেন্সড লাইন কারেন্টের জন্য রেট করা হয়েছে, যা IEEE 802.3af (PoE টাইপ 1, 15.4 W পর্যন্ত) এর সাথে সামঞ্জস্যপূর্ণ। উচ্চ-পাওয়ার PoE+ (600 mA, 30 W) বা PoE++ অ্যাপ্লিকেশনের জন্য, অনুগ্রহ করে আমাদের আপগ্রেডেড 600 mA/1000 mA ম্যাগনেটিক সিরিজের জন্য LINK-PP এর সাথে যোগাযোগ করুন।
