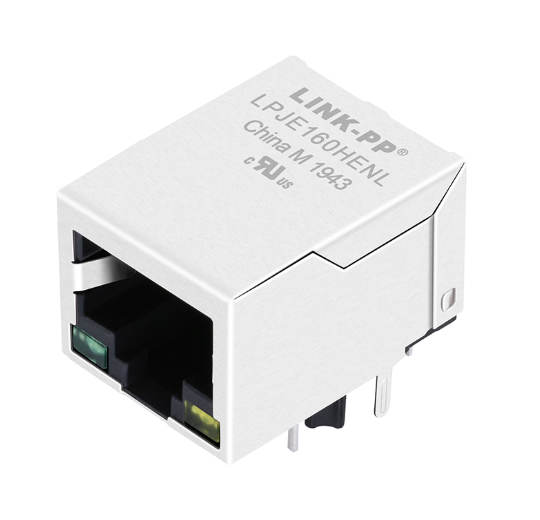

LPJE160HENL ট্যাব-ডাউন RJ45 মডুলার জ্যাক সবুজ/হলুদ LED সহ, ইন্ডাস্ট্রিয়াল গ্রেড

LINK-PP LPJE160HENL হল একটি রুক্ষ, একক-পোর্ট (1x1) 8P8C শিল্ডেড RJ45 মডুলার জ্যাক যা ইন্টিগ্রেটেড ম্যাগনেটিক্স (নন-ম্যাগজ্যাক / ডাইরেক্ট পাস-থ্রু) ছাড়াই তৈরি করা হয়েছে। একটি স্থান-সংরক্ষণকারী ট্যাব-ডাউন (ল্যাচ-ডাউন) ওরিয়েন্টেশনে ডিজাইন করা হয়েছে যেখানে ইন্টিগ্রেটেড সবুজ এবং হলুদ LED স্ট্যাটাস ইন্ডিকেটর রয়েছে, এটি মাত্র 21.30 মিমি-এর একটি কমপ্যাক্ট গভীরতা প্রোফাইল সরবরাহ করে—যা স্ট্যান্ডার্ড ম্যাগজ্যাক কানেক্টরের চেয়ে 30% বেশি ছোট।

একটি বিস্তৃত শিল্প তাপমাত্রা পরিসীমা -40°C থেকে +85°C পর্যন্ত নির্ভরযোগ্যভাবে কাজ করে, LPJE160HENL 1000V AC ডাইইলেকট্রিক উইথস্ট্যান্ড ভোল্টেজ, টেকসই 50 µ-ইঞ্চি গোল্ড ফ্ল্যাশ কন্টাক্ট প্লেটিং এবং UL 94V-0 ফ্লেম-রিটার্ড্যান্ট থার্মোপ্লাস্টিক হাউজিং (UL সার্টিফাইড: ফাইল E484635) বৈশিষ্ট্যযুক্ত। এটি হার্ডওয়্যার ডিজাইনের জন্য একটি প্রধান ইন্টারকানেক্ট পছন্দ যা বাহ্যিক বিচ্ছিন্ন ট্রান্সফরমার টপোলজি, উচ্চ-ভোল্টেজ মেডিকেল/শিল্প বিচ্ছিন্নতা, বা RS-485, RS-232, CAN বাস, DMX-512, এবং Modbus সহ নন-ইথারনেট সিরিয়াল বাস ইন্টারফেসের প্রয়োজন।

[ইঞ্জিনিয়ারিং অ্যাকশন হাব]

• 📦 [অফিসিয়াল ইঞ্জিনিয়ারিং ড্রয়িং LP09102425 ডাউনলোড করুন (LPJE160HENL.pdf)]
• 🗜️ [3D STEP মডেল এবং ECAD ফুটপ্রিন্ট ডাউনলোড করুন (Altium / KiCad / OrCAD)]
• 🎁 [বিনামূল্যে ইঞ্জিনিয়ারিং মূল্যায়ন নমুনা অনুরোধ করুন]
• 💰 [সরাসরি প্রস্তুতকারকের মূল্য উদ্ধৃতি অনুরোধ করুন (RFQ)]

প্রযুক্তিগত স্পেসিফিকেশন এবং প্যারামেট্রিক ডেটা

1. সাধারণ এবং যান্ত্রিক স্পেসিফিকেশন

2. বৈদ্যুতিক স্পেসিফিকেশন (@ 25°C)

3. ইন্টিগ্রেটেড LED অপটিক্যাল এবং বৈদ্যুতিক স্পেসিফিকেশন

বিপরীত-পোলারিটি লেআউট ত্রুটি প্রতিরোধ করার জন্য, অভ্যন্তরীণ LED সার্কিট্রি এবং অপটিক্যাল প্যারামিটারগুলি নীচে সংজ্ঞায়িত করা হয়েছে:

বাম LED (সবুজ)                 ডান LED (হলুদ)
      পিন 9 (+)                        পিন 11 (+)
        ┌───┬───┐                            ┌───┬───┐
        │   │   │                            │   │   │
        └───┴───┘                            └───┴───┘
      পিন 10 (-)                       পিন 12 (-)

4. পরিবেশগত এবং সোল্ডারিং প্রোফাইল

• অপারেটিং তাপমাত্রা পরিসীমা: -40°C থেকে +85°C (প্রকৃত শিল্প বর্ধিত গ্রেড)
• স্টোরেজ তাপমাত্রা পরিসীমা: -40°C থেকে +85°C
• ওয়েভ / রিফ্লো সোল্ডারিং থার্মাল লিমিট: 250°C টিপ তাপমাত্রা সর্বোচ্চ 5 সেকেন্ডের জন্য

LPJE160HENL RJ45 মডুলার জ্যাক ডেটাশিট - মেকানিক্যাল

কেন একটি নন-ম্যাগনেটিক RJ45 বেছে নেবেন?

যদিও ম্যাগজ্যাকগুলি স্ট্যান্ডার্ড পিসি নেটওয়ার্কিংয়ে আধিপত্য বিস্তার করে, নন-ম্যাগনেটিক LPJE160HENL শিল্প এবং নন-ইথারনেট অ্যাপ্লিকেশন জুড়ে গুরুত্বপূর্ণ স্থাপত্য চ্যালেঞ্জগুলি সমাধান করে:

1. নন-ইথারনেট সিরিয়াল প্রোটোকল (RS-485 / CAN / DMX-512) ইন্টিগ্রেটেড ট্রান্সফরমারগুলি ডিসি/নিম্ন ফ্রিকোয়েন্সি ব্লক করে। LPJE160HENL ডিসি/সিরিয়াল ডেটার সম্পূর্ণ পাস-থ্রু করার অনুমতি দেয়।
2. 2উচ্চ-আইসোলেশন মেডিকেল / ডিসক্রিট ম্যাগনেটিক্স বোর্ড ডিজাইনারদের পিসিবিতে বিশেষ 4kV~6kV রিইনফোর্সড আইসোলেশন ডিসক্রিট ট্রান্সফরমারগুলির সাথে যুক্ত করার অনুমতি দেয়।
3. কমপ্যাক্ট 21.30 মিমি গভীরতা (স্থান-সীমাবদ্ধ এনক্লোজার) সাধারণ ম্যাগজ্যাকগুলির (32 মিমি গভীরতার বেশি) চেয়ে 10 মিমি বেশি ছোট, যা ফ্রন্ট-প্যানেল থেকে ব্যাকপ্লেন ফুটপ্রিন্টকে নাটকীয়ভাবে হ্রাস করে।

যান্ত্রিক মাত্রা এবং প্রস্তাবিত পিসিবি লেআউট

প্রস্তাবিত পিসিবি লেআউট মাত্রা (উপরের দৃশ্য)

            15.80 মিমি [প্রস্থ]
 ┌──────────────────────────────────────────┐
 │  [সামনের ম্যাটিং ক্যাভিটি]      │
 │                             │
 │  (2-Ø3.25) লোকেটিং পেগস    │  স্পেসিং: 12.93 মিমি
 │  (2-Ø1.70) শিল্ড ট্যাব      │  স্পেসিং: 15.50 মিমি
 │                             │
 │  পিন 9-12 (LEDs)            │  পিচ: 2.54 মিমি
 │  পিন 1-8  (সিগন্যাল কন্টাক্ট) │  পিচ: 1.27 মিমি অফসেট / 2.54 মিমি সারি
 └──────────────────────────────────────────┘
              21.30 মিমি [গভীরতা]

• সামগ্রিক বাহ্যিক মাত্রা: 15.80 মিমি (প্রস্থ) × 13.70 মিমি (পিসিবি-এর উপরে উচ্চতা) × 21.30 মিমি (গভীরতা)।
• লোকেটিং পেগ ব্যাস: 2× Ø3.25 মিমি ছিদ্র 12.93 মিমি কেন্দ্র-থেকে-কেন্দ্র দূরত্বে যান্ত্রিক অ্যান্টি-টুইস্ট স্থিতিশীলতার জন্য।
• শিল্ড গ্রাউন্ড পোস্ট স্পেসিং: 2× Ø1.70 মিমি ছিদ্র 15.50 মিমি দূরত্বে অনমনীয় প্যানেল গ্রাউন্ড বন্ডিংয়ের জন্য।
• সিগন্যাল কন্টাক্ট স্পেসিং: 8× Ø0.90 মিমি ছিদ্র স্ট্যাগার্ড ডুয়াল সারিতে (1.27 মিমি কলাম পিচ, 2.54 মিমি সারি পিচ)।

প্যাকেজিং, সোর্সিং এবং মাস্টার কার্টন লজিস্টিকস

LPJE160HENL কাস্টম-মোল্ডেড, ইলেক্ট্রোস্ট্যাটিক-ডিসচার্জ (ESD) নিরাপদ ট্রেতে সরবরাহ করা হয় যা স্বয়ংক্রিয় পিক-এন্ড-প্লেস সন্নিবেশ এবং স্ট্যান্ডার্ডাইজড অ্যাসেম্বলি লাইনের জন্য ডিজাইন করা হয়েছে:

• প্রাথমিক প্যাকেজিং (ট্রে): প্রতি মোল্ডেড ট্রেতে 50 পিস।
• স্ট্যাক কনফিগারেশন: প্রতি উল্লম্ব স্ট্যাকে 20 ট্রে (1,000 পিস)।
• মাস্টার কার্টন প্যাকেজিং: 2 স্ট্যাক = 40 ট্রে = প্রতি মাস্টার কার্টনে 2,000 পিস।
• মাস্টার কার্টন মাত্রা: 525 মিমি × 300 মিমি × 235 মিমি।
• স্ট্যান্ডার্ড ফ্যাক্টরি লিড টাইম: 2–4 সপ্তাহ (গতিশীল OEM পূর্বাভাসের জন্য বাফার স্টক বজায় রাখা হয়)।
• শিপিং ডকুমেন্টেশন: সার্টিফিকেট অফ কনফরমেন্স (CoC), RoHS কমপ্লায়েন্স স্টেটমেন্ট, প্যাকিং লিস্ট, এবং সম্পূর্ণ লট ট্রেসেবিলিটি।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: LPJE160HENL এবং একটি RJ45 MagJack এর মধ্যে কার্যকরী পার্থক্য কী?

উত্তর: LPJE160HENL-এ কোনো অভ্যন্তরীণ ম্যাগনেটিক ট্রান্সফরমার বা চোক কয়েল নেই। এটি একটি সরাসরি ফিজিক্যাল পাস-থ্রু কানেক্টর। আপনি যদি এই অংশটি দিয়ে একটি স্ট্যান্ডার্ড 10/100/1000BASE-T ইথারনেট পোর্ট ডিজাইন করেন, তবে আপনাকে আপনার পিসিবিতে ডিসক্রিট ম্যাগনেটিক ট্রান্সফরমার স্থাপন করতে হবে। বিপরীতভাবে, আপনি যদি RJ45 এর মাধ্যমে RS-485, CAN বাস, বা মালিকানাধীন ডিসি সিস্টেম ডিজাইন করেন, তবে ডিসি সিগন্যালগুলির ইন্ডাকটিভ শর্টিং প্রতিরোধ করার জন্য নন-ম্যাগনেটিক ডিজাইনটি বাধ্যতামূলক।

প্রশ্ন 2: ইন্টিগ্রেটেড LED-এর জন্য সঠিক পিন পোলারিটি কী?

উত্তর: ইঞ্জিনিয়ারিং ড্রয়িং অনুসারে:

• বাম LED (সবুজ): পিন 9 হল অ্যানোড (+), পিন 10 হল ক্যাথোড (-)।
• ডান LED (হলুদ): পিন 11 হল অ্যানোড (+), পিন 12 হল ক্যাথোড (-)।

প্রশ্ন 3: "ট্যাব-ডাউন" ওরিয়েন্টেশনের যান্ত্রিক তাৎপর্য কী?

উত্তর: "ট্যাব-ডাউন" (বা ল্যাচ-ডাউন) মানে হল যে RJ45 কেবল প্লাগ রিলিজ ল্যাচটি PCB-এর পৃষ্ঠের দিকে নিচের দিকে মুখ করে থাকে। এই ডিজাইনটি উপরের চ্যাসিস লিপস, ডটারবোর্ড বা ডিসপ্লে বেজেলগুলির সাথে যান্ত্রিক হস্তক্ষেপ প্রতিরোধ করে যা RJ45 পোর্টের ঠিক উপরে লাগানো থাকে।

প্রশ্ন 4: LPJE160HENL কি কঠোর শিল্প পরিবেশের জন্য রেট করা হয়েছে?

উত্তর: হ্যাঁ। শুধুমাত্র 0°C থেকে +70°C পর্যন্ত রেট করা স্ট্যান্ডার্ড বাণিজ্যিক মডুলার জ্যাকের বিপরীতে, LPJE160HENL -40°C থেকে +85°C অপারেটিং তাপমাত্রার জন্য সম্পূর্ণরূপে রেট করা হয়েছে, একটি উচ্চ-স্থায়িত্ব কন্টাক্ট রেটিং 750 ম্যাটিং সাইকেল বৈশিষ্ট্যযুক্ত এবং UL 94V-0 ফ্লেমেবিলিটি সার্টিফিকেশন (ফাইল E484635) বহন করে।
