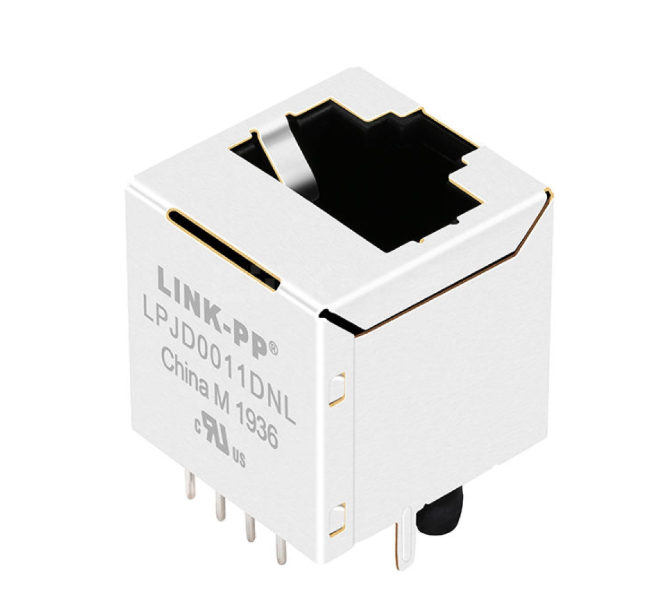

LPJD0011DNL 10/100 চৌম্বকীয় শীর্ষ এন্ট্রি সহ উল্লম্ব RJ45 সংযোগকারী

LINK-PP LPJD0011DNL একটি অত্যন্ত নির্ভরযোগ্যউল্লম্ব (১৮০° টপ এন্ট্রি) RJ45 ম্যাগজ্যাকযা 10/100Base-T ফাস্ট ইথারনেট অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। আইসোলেশন ম্যাগনেটিক্স এবং কমন-মোড চোকগুলিকে সরাসরি একটি উল্লম্ব হাউজিংয়ে একীভূত করে, এই সংযোগকারীটি পিসিবি ফুটপ্রিন্টকে কমিয়ে দেয় এবং টাইট বা স্ট্যাকড এনক্লোজার ডিজাইনে কেবল রাউটিং অপ্টিমাইজ করে।

০°C থেকে ৭০°C বাণিজ্যিক তাপমাত্রা সীমার মধ্যে কাজ করে, LPJD0011DNL IEEE 802.3 স্ট্যান্ডার্ডগুলির সাথে সম্পূর্ণ সঙ্গতিপূর্ণ। এটি EMI দমন করার জন্য একটি শক্তিশালী বব স্মিথ টার্মিনেশন সার্কিট বৈশিষ্ট্যযুক্ত এবং সম্পূর্ণ LED-মুক্ত, যা এটিকে SOHO মডেম, সুইচ এবং ল্যান-অন-মাদারবোর্ড (LOM) অ্যাপ্লিকেশনের জন্য একটি সাশ্রয়ী, স্থান-সাশ্রয়ী সমাধান করে তোলে।

LPJD0011DNL উল্লম্ব RJ45 ম্যাগজ্যাকের প্রযুক্তিগত স্পেসিফিকেশন

১. সাধারণ ও যান্ত্রিক প্যারামিটার

২. বৈদ্যুতিক ও চৌম্বকীয় বৈশিষ্ট্য (@ ২৫°C)

LPJD0011DNL উল্লম্ব RJ45 সংযোগকারী ডেটশীট - যান্ত্রিক / স্কিম্যাটিক

এর মূল বৈশিষ্ট্য10/100Base-T টপ এন্ট্রি RJ45

১. উল্লম্ব স্থান অপ্টিমাইজেশন (১৮০° টপ এন্ট্রি)

সাধারণ রাইট-অ্যাঙ্গেল সংযোগকারীর বিপরীতে, ১৮০-ডিগ্রী উল্লম্ব ওরিয়েন্টেশন নেটওয়ার্ক কেবলগুলিকে উপর থেকে প্লাগ ইন করার অনুমতি দেয়। এটি টপ-ডাউন চ্যাসিস ডিজাইন, টেস্টিং সরঞ্জাম এবং ঘন মাল্টি-বোর্ড কনফিগারেশনের জন্য গুরুত্বপূর্ণ।

২. উন্নত EMI দমন (বব স্মিথ টার্মিনেশন)

অভ্যন্তরীণ স্কিম্যাটিকটিতে একটি বিল্ট-ইন বব স্মিথ টার্মিনেশন সার্কিটের পাশাপাশি ইন্টিগ্রেটেড আইসোলেশন ট্রান্সফরমার রয়েছে। অব্যবহৃত পিন এবং সেন্টার ট্যাপগুলি 75Ω রেজিস্টর দিয়ে টার্মিনেট করা হয় এবং একটি 1000pF/2KV হাই-ভোল্টেজ ক্যাপাসিটরের সাথে শেয়ার করা হয় যা শিল্ড গ্রাউন্ডের সাথে সংযুক্ত। এটি ইলেক্ট্রোম্যাগনেটিক ইন্টারফারেন্স (EMI) উল্লেখযোগ্যভাবে হ্রাস করে এবং সিগন্যাল রিফ্লেকশন প্রতিরোধ করে।

৩. উচ্চ-নির্ভরযোগ্যতা উৎপাদন

• ১৫০০Vrms হাইপট আইসোলেশন:ভোল্টেজ স্পাইক এবং স্ট্যাটিক ডিসচার্জ থেকে ডাউনস্ট্রিম PHY ট্রান্সসিভারগুলিকে রক্ষা করে।
• ওয়েভ সোল্ডার সামঞ্জস্যপূর্ণ:UL94V-0 থার্মোপ্লাস্টিক হাউজিং 265°C পর্যন্ত 5 সেকেন্ডের জন্য ওয়েভ সোল্ডারিং পিক তাপমাত্রা সহ্য করে।
• 6μ" গোল্ড প্লেটিং:সাধারণ বাণিজ্যিক পরিবেশের জন্য স্থিতিশীল সংযোগ এবং ক্ষয় প্রতিরোধ ক্ষমতা নিশ্চিত করে।

এর অ্যাপ্লিকেশন10/100Base-T উল্লম্ব RJ45

LPJD0011DNL স্ট্যান্ডার্ড ইনডোর এবং বাণিজ্যিক নেটওয়ার্কিং হার্ডওয়্যারের জন্য তৈরি করা হয়েছে, যার মধ্যে রয়েছে:

• SOHO সরঞ্জাম:ADSL/VDSL মডেম, হোম রাউটার।

• নেটওয়ার্কিং:ফাস্ট ইথারনেট হাব এবং সুইচ।

• কম্পিউটিং:ল্যান-অন-মাদারবোর্ড (LOM) এবং এমবেডেড পিসি বোর্ড।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: LPJD0011DNL এর মাউন্টিং ওরিয়েন্টেশন কী?

উত্তর: এটি একটি ১৮০-ডিগ্রী উল্লম্ব (টপ এন্ট্রি) মাউন্টিং ওরিয়েন্টেশন বৈশিষ্ট্যযুক্ত, যার মানে ইথারনেট কেবলটি পিসিবি-র সাথে লম্বভাবে প্রবেশ করানো হয়।

প্রশ্ন: এই RJ45 সংযোগকারী কি PoE সমর্থন করে?

উত্তর: না, LPJD0011DNL স্ট্যান্ডার্ড ল্যান ইথারনেট ডেটা ট্রান্সমিশনের জন্য ডিজাইন করা হয়েছে (নন-PoE)।

প্রশ্ন: অপারেটিং তাপমাত্রা পরিসীমা কত?

উত্তর: এটি ০°C থেকে ৭০°C পর্যন্ত একটি স্ট্যান্ডার্ড বাণিজ্যিক অপারেটিং তাপমাত্রা পরিসীমা সমর্থন করে।

প্রশ্ন: এতে কি বিল্ট-ইন LED আছে?

উত্তর: না, এই নির্দিষ্ট মডেলটি (LPJD0011DNL) খরচ বাঁচাতে এবং পিসিবি রাউটিং সহজ করার জন্য LED ইন্ডিকেটর ছাড়াই ডিজাইন করা হয়েছে।

প্রশ্ন: প্রস্তাবিত সোল্ডারিং প্রোফাইল কী?

উত্তর: THT ওয়েভ সোল্ডারিংয়ের জন্য, প্রস্তাবিত সর্বোচ্চ টিপ তাপমাত্রা হল 265°C, যা 5 সেকেন্ডের বেশি নয়।
