পণ্যের বিবরণ
উৎপত্তি স্থল: গুয়াংডং, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: ISO9001,SGS,UL,CE,REACH
মডেল নম্বার: LPJG0801ABNL
দলিল: LPJG0801ABNL.pdf
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 10 পিসি
মূল্য: $0.09-$0.85
প্যাকেজিং বিবরণ: টি অ্যান্ড আর
ডেলিভারি সময়: 3 দিনের মধ্যে স্টক জাহাজে
পরিশোধের শর্ত: এল/সি, ডি/এ, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা: 5 কে কে/মাস
পার্ট নম্বর: |
LPJG0801ABNL |
বন্দর সংখ্যা: |
1x1 |
ল্যাচ: |
নিচে |
ডেটা রেট: |
1000base-t |
PoE: |
অ |
LED বিকল্প: |
সঙ্গে |
EMl ট্যাব: |
সঙ্গে |
মাউন্ট টাইপ: |
Tht |
সোল্ডার টাইপ: |
তরঙ্গ |
অপারেটিং তাপমাত্রা পরিসীমা: |
0°C থেকে +70°C |
পার্ট নম্বর: |
LPJG0801ABNL |
বন্দর সংখ্যা: |
1x1 |
ল্যাচ: |
নিচে |
ডেটা রেট: |
1000base-t |
PoE: |
অ |
LED বিকল্প: |
সঙ্গে |
EMl ট্যাব: |
সঙ্গে |
মাউন্ট টাইপ: |
Tht |
সোল্ডার টাইপ: |
তরঙ্গ |
অপারেটিং তাপমাত্রা পরিসীমা: |
0°C থেকে +70°C |

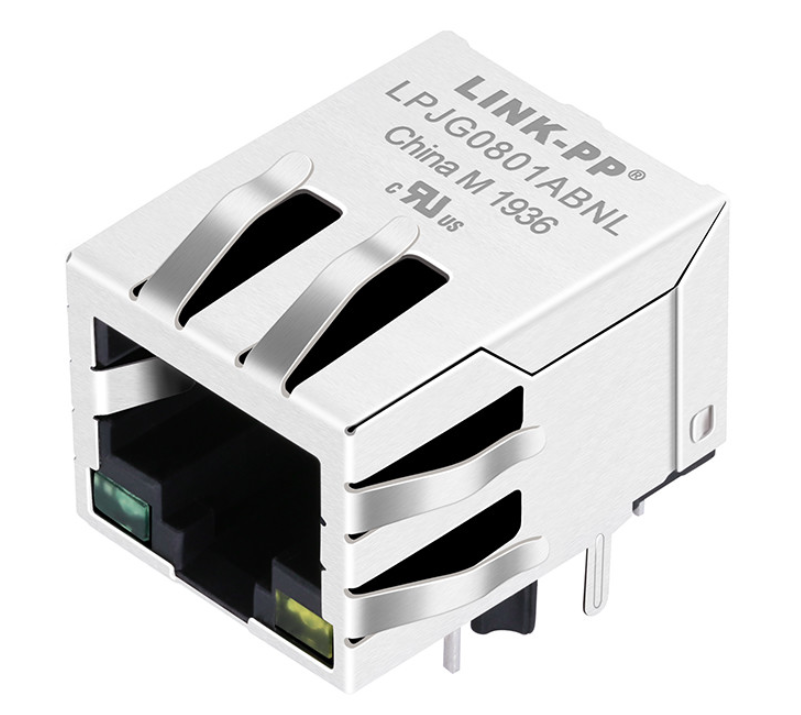

LPJG0801ABNL, Gigabit RJ45 ম্যাগনেটিক্স জ্যাক, 1000Base-T RJ45 সংযোগকারী, LINK-PP RJ45, ইথারনেট ম্যাগজ্যাক, 1x1 পোর্ট RJ45 থ্রু-হোল, শিল্ডেড RJ45 EMI ট্যাব।
LPJG0801ABNL হল একটি প্রিমিয়াম, উচ্চ-পারফরম্যান্স 1x1 পোর্ট RJ45 মহিলা সংযোগকারী যা সমন্বিত চৌম্বক বৈশিষ্ট্যযুক্ত বিশেষভাবে গিগাবিট ইথারনেট (10/100/1000 বেস-টি) অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। শক্তিশালী নেটওয়ার্কিং হার্ডওয়্যারের জন্য প্রকৌশলী, এই 90-ডিগ্রি ডান-কোণ (সাইড এন্ট্রি) ম্যাগজ্যাক স্থান-সংরক্ষণ সংহতকরণের সাথে উচ্চতর EMI সুরক্ষাকে একত্রিত করে।
এটি একটি মজবুত স্টেইনলেস স্টীল শিল্ড দিয়ে তৈরি করা হয়েছে যাতে বিল্ট-ইন ইএমআই স্প্রিং ফিঙ্গার রয়েছে এবং একটি বব স্মিথ টার্মিনেশন ম্যাচিং নেটওয়ার্ক (75Ω প্রতিরোধক এবং একটি 1000pF/2KV উচ্চ-ভোল্টেজ ক্যাপাসিটর) সমন্বিত করে। IEEE 802.3 মান, RoHS নির্দেশাবলীর সাথে সম্পূর্ণরূপে অনুগত এবং UL সার্টিফিকেশন দ্বারা সমর্থিত, LPJG0801ABNL এন্টারপ্রাইজ এবং ভোক্তা নেটওয়ার্কিং সরঞ্জামগুলির জন্য অত্যন্ত নির্ভরযোগ্য, উচ্চ-গতির ডেটা ট্রান্সমিশনের গ্যারান্টি দেয়।
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| পার্ট নম্বর | LPJG0801ABNL |
| প্রস্তুতকারক | লিঙ্ক-পিপি |
| পণ্যের ধরন | ইন্টিগ্রেটেড RJ45 ম্যাগনেটিক্স জ্যাক |
| পোর্ট কনফিগারেশন | 1 × 1 |
| সংযোগকারী প্রকার | RJ45 মহিলা (10P8C) |
| ইথারনেট গতি | 10/100/1000BASE-T |
| মাউন্ট টাইপ | গর্ত মাধ্যমে |
| ওরিয়েন্টেশন | সমকোণ (90° সাইড এন্ট্রি) |
| ল্যাচ পজিশন | নিচে |
| ঢাল | হ্যাঁ |
| ইএমআই স্প্রিং ফিঙ্গারস | হ্যাঁ |
| LED কনফিগারেশন | বাম সবুজ / ডান হলুদ |
| PoE সমর্থন | নন-PoE |
| কোরের সংখ্যা | 8 |
| প্রস্থ | 15.94 মিমি |
| উচ্চতা | 13.30 মিমি (সোল্ডার পিন এবং মাউন্টিং পোস্ট ব্যতীত) |
| গভীরতা (দৈর্ঘ্য) | 21.25 মিমি |
| মান | IEEE 802.3 |
| সার্টিফিকেশন | UL (E484635), RoHS |
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| ইথারনেট স্ট্যান্ডার্ড | 1000BASE-T |
| টার্নস রেশিও | 1CT:1CT ±5% |
| ওপেন সার্কিট ইন্ডাকট্যান্স (ওসিএল) | ≥350 μH @100 kHz, 0.1 V, 8 mA DC বায়াস |
| বিচ্ছিন্নতা ভোল্টেজ | 1500 Vrms (PHY থেকে লাইন) |
| সন্নিবেশ ক্ষতি | ≤1.2 dB (1–100 MHz) |
| রিটার্ন লস |
≥16 dB (1–30 MHz) ≥12 dB (30–60 MHz) ≥10 dB (60–80 MHz) ≥8 dB (80–100 MHz) |
| ক্রসস্টল্ক | ≥30 dB (1–100 MHz) |
| কমন মোড প্রত্যাখ্যান (CMR) | ≥30 dB (1–100 MHz) |
| বব স্মিথ অবসান | ইন্টিগ্রেটেড 4 × 75 Ω প্রতিরোধক + 1000 পিএফ / 2 কেভি ক্যাপাসিটর |
| অপারেটিং তাপমাত্রা | 0°C থেকে +70°C |
| বৈশিষ্ট্য | স্পেসিফিকেশন |
|---|---|
| হাউজিং | PBT + 30% গ্লাস ফাইবার, UL94V-0 |
| যোগাযোগের উপাদান | ফসফর ব্রোঞ্জ (C5210R-EH), 0.35 মিমি |
| কলাই যোগাযোগ | নির্বাচনী সোনার প্রলেপ, ≥6 μin |
| সোল্ডার পিন | ব্রাস (C2680R-H), 0.35 মিমি |
| ঢাল | SUS304 স্টেইনলেস স্টীল, 0.20 মিমি |
| ইএমআই সুরক্ষা | ইন্টিগ্রেটেড ইএমআই স্প্রিং ফিঙ্গারস |
| প্রস্তাবিত সোল্ডারিং | ওয়েভ সোল্ডারিং, 250°C / 5 সেকেন্ড সর্বোচ্চ। |
উচ্চ-নির্ভরযোগ্য ডেটা যোগাযোগের জন্য ডিজাইন করা হয়েছে, এই গিগাবিট ম্যাগজ্যাক এর জন্য উপযুক্ত উপাদান:
LINK-PP ইথারনেট কানেক্টিভিটি এবং চৌম্বকীয় উপাদানে বিশেষায়িত হয়েছে25 বছর, বিশ্বব্যাপী নেটওয়ার্কিং, শিল্প অটোমেশন, টেলিযোগাযোগ, স্বয়ংচালিত, এবং চিকিৎসা সরঞ্জাম প্রস্তুতকারকদের পরিবেশন করে।
আমাদের সুবিধার মধ্যে রয়েছে:
আমাদের পণ্য পোর্টফোলিও অন্তর্ভুক্ত:
LPJG0801ABNL হল aইন্টিগ্রেটেড ইথারনেট ম্যাগনেটিক্স সহ একক-পোর্ট গিগাবিট RJ45 সংযোগকারী, সমর্থনকারী10/100/1000BASE-Tইথারনেট অ্যাপ্লিকেশন।
হ্যাঁ। এটি ইথারনেট আইসোলেশন ট্রান্সফরমার, কমন-মোড চোক, বব স্মিথ টার্মিনেশন সার্কিট্রি, ইম্পিডেন্স ম্যাচিং কম্পোনেন্ট এবং কানেক্টরের ভিতরে একটি হাই-ভোল্টেজ ক্যাপাসিটরকে একীভূত করে।
না। স্ট্যান্ডার্ড LPJG0801ABNL এর জন্য ডিজাইন করা হয়েছেনন-PoE গিগাবিট ইথারনেটঅ্যাপ্লিকেশন PoE সমর্থনের প্রয়োজন হলে, LINK-PP উত্সর্গীকৃত PoE এবং PoE+ MagJack সমাধান অফার করে।
সমন্বিত চৌম্বক প্রদান করে1500 Vrms বিচ্ছিন্নতাPHY সাইড এবং ক্যাবল সাইডের মধ্যে, IEEE ইথারনেট আইসোলেশন প্রয়োজনীয়তা পূরণ করে।
সংযোগকারী অন্তর্ভুক্ত:
এগুলি ইথারনেট PHY-এর উপর নির্ভর করে লিঙ্ক, কার্যকলাপ বা গতি নির্দেশের জন্য কনফিগার করা যেতে পারে।
ইন্টিগ্রেটেড ইএমআই স্প্রিং ফিঙ্গারস চ্যাসিস গ্রাউন্ডিং উন্নত করে, ইলেক্ট্রোম্যাগনেটিক ইন্টারফারেন্স (ইএমআই) কমায় এবং নেটওয়ার্কিং সরঞ্জামগুলি EMC সম্মতির প্রয়োজনীয়তা পূরণ করতে সহায়তা করে।
হ্যাঁ। LINK-PP এর জন্য কাস্টমাইজেশন সমর্থন করে:
