পণ্যের বিবরণ
উৎপত্তি স্থল: গুয়াংডং, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,RoHS,Reach,ISO
মডেল নম্বার: LPJK7403B98NL
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 10/100/25K
মূল্য: $0.5-$1.1
প্যাকেজিং বিবরণ: টি অ্যান্ড আর
ডেলিভারি সময়: 3-5 দিন
পরিশোধের শর্ত: L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা: 5 কে কে/মাস
পার্ট নম্বর: |
LPJK7403B98NL |
বন্দর সংখ্যা: |
1x1 |
ল্যাচ: |
আপ |
ডেটা রেট: |
1000base-t |
PoE: |
অ |
LED বিকল্প: |
সঙ্গে |
EMl ট্যাব: |
ছাড়া |
মাউন্ট টাইপ: |
Tht |
সোল্ডার টাইপ: |
তরঙ্গ |
অপারেটিং তাপমাত্রা পরিসীমা: |
-40°C থেকে +85°C |
পার্ট নম্বর: |
LPJK7403B98NL |
বন্দর সংখ্যা: |
1x1 |
ল্যাচ: |
আপ |
ডেটা রেট: |
1000base-t |
PoE: |
অ |
LED বিকল্প: |
সঙ্গে |
EMl ট্যাব: |
ছাড়া |
মাউন্ট টাইপ: |
Tht |
সোল্ডার টাইপ: |
তরঙ্গ |
অপারেটিং তাপমাত্রা পরিসীমা: |
-40°C থেকে +85°C |

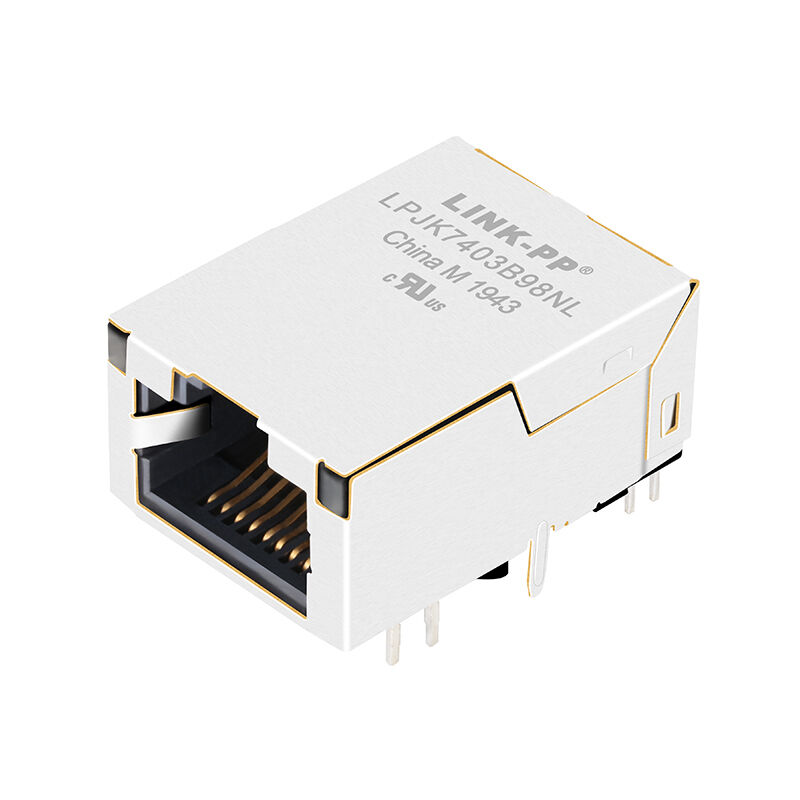

LINK-PP LPJK7403B98NL কম-প্রোফাইল RJ45 ম্যাগজ্যাক সমন্বিত চৌম্বক সহ। 10/100/1000Base-T ইথারনেট, 1500Vrms বিচ্ছিন্নতা, 11.30mm প্রোফাইল, ডুয়াল LEDs এবং IEEE 802.3 সম্মতি সমর্থন করে।
LINK-PP LPJK7403B98NL হল একটি অত্যন্ত নির্ভরযোগ্য, লো-প্রোফাইল 10/100/1000 বেস-টি গিগাবিট RJ45 ম্যাগজ্যাক যা স্থান-সীমাবদ্ধ প্রিন্টেড সার্কিট বোর্ডের (PCBs) জন্য তৈরি। মাত্র 11.30 মিমি-এর উপরে-পিসিবি উচ্চতা সহ, এই 8P8C সংযোগকারীটিতে একটি ট্যাব-আপ ওরিয়েন্টেশন এবং উন্নত ইএমআই দমন এবং সংকেত অখণ্ডতার জন্য উন্নত সমন্বিত চৌম্বক বৈশিষ্ট্য রয়েছে। কাস্টমাইজযোগ্য LED সূচক (কমলা/সবুজ এবং হলুদ) দিয়ে সজ্জিত এবং চরম শিল্প পরিবেশে (-40 থেকে +85 সেলসিয়াস) ত্রুটিহীনভাবে কাজ করার জন্য ডিজাইন করা হয়েছে, LPJK7403B98NL হল আধুনিক টেলিযোগাযোগ, শিল্প অটোমেশন এবং এন্টারপ্রাইজ নেটওয়ার্কিং সরঞ্জামগুলির জন্য আদর্শ নেটওয়ার্কিং ইন্টারফেস।
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| পার্ট নম্বর | LPJK7403B98NL |
| পণ্যের ধরন | নিম্ন প্রোফাইল RJ45 MagJack |
| সংযোগকারী ইন্টারফেস | 8P8C (RJ45) |
| ইথারনেট স্ট্যান্ডার্ড | 10/100/1000Base-T |
| পোর্ট কনফিগারেশন | 1×1 |
| মাউন্ট টাইপ | গর্ত মাধ্যমে |
| ওরিয়েন্টেশন | সমকোণ (90°) |
| ল্যাচ পজিশন | ট্যাব আপ |
| PCB এর উপরে উচ্চতা | 11.30 মিমি |
| সামগ্রিক উচ্চতা | 11.60 মিমি |
| প্রস্থ | 17.80 মিমি |
| দৈর্ঘ্য | 24.20 মিমি |
LPJK7403B98NL IEEE বৈদ্যুতিক বৈশিষ্ট্যগুলি পূরণ করার সময় স্থিতিশীল গিগাবিট ইথারনেট ট্রান্সমিশন সরবরাহ করার জন্য ডিজাইন করা হয়েছে।
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| টার্নস রেশিও | 1CT:1CT (±2%) |
| ওসিএল | 350μH মিন @100kHz, 100mVrms, 8mA DC বায়াস |
| বিচ্ছিন্নতা ভোল্টেজ | 1500Vrms |
| সিএমআরআর | 30dB মিনিট (0.5–100MHz) |
| অপারেটিং তাপমাত্রা | -40°C থেকে +85°C |
| ফ্রিকোয়েন্সি | সর্বোচ্চ |
|---|---|
| 0.5-100MHz | -0.8dB |
| 100-125MHz | -1.2dB |
| ফ্রিকোয়েন্সি | সর্বনিম্ন |
|---|---|
| 0.5–40MHz | -18dB |
| 50-100MHz | -[12-20LOG(f/80MHz)] dB |
| ফ্রিকোয়েন্সি | সর্বনিম্ন |
|---|---|
| 0.5–40MHz | -35dB |
| 40-100MHz | -[33-20LOG(f/50MHz)] dB |
এই অপ্টিমাইজ করা বৈদ্যুতিক বৈশিষ্ট্যগুলি উচ্চ-গতির ইথারনেট নেটওয়ার্কগুলির জন্য নির্ভরযোগ্য ডেটা ট্রান্সমিশন, কম সংকেত প্রতিফলন এবং উচ্চতর EMI কর্মক্ষমতা নিশ্চিত করে।
শিল্প এবং বাণিজ্যিক নেটওয়ার্কিং সরঞ্জামে দীর্ঘমেয়াদী স্থায়িত্বের জন্য ডিজাইন করা হয়েছে।
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| মান | IEEE 802.3 |
| হাউজিং উপাদান | থার্মোপ্লাস্টিক PBT, UL94V-0 |
| যোগাযোগের উপাদান | তামার খাদ |
| ঢাল উপাদান | SUS304-1/2H, 0.2 মিমি পুরুত্ব |
| শিল্ড ফিনিশ | নিকেল প্রলেপ |
| কলাই যোগাযোগ | গোল্ড, ন্যূনতম 6μin |
| ওয়েভ সোল্ডার তাপমাত্রা | 5 সেকেন্ডের জন্য 250°C |
উচ্চ-মানের উপকরণগুলি পণ্যের জীবনচক্র জুড়ে চমৎকার সোল্ডারেবিলিটি, জারা প্রতিরোধের, এবং যান্ত্রিক স্থায়িত্ব নিশ্চিত করে।
ইথারনেট চৌম্বককে সরাসরি RJ45 সংযোগকারীতে একীভূত করা বেশ কিছু প্রকৌশল সুবিধা প্রদান করে:
এই সুবিধাগুলি LPJK7403B98NL কে কমপ্যাক্ট, উচ্চ-পারফরম্যান্স ইথারনেট হার্ডওয়্যারের জন্য একটি চমৎকার পছন্দ করে তোলে।
LPJK7403B98NL আন্তর্জাতিক মান এবং পরিবেশগত মান মেনে চলে।
| সার্টিফিকেশন | স্ট্যাটাস |
|---|---|
| IEEE 802.3 | অনুগত |
| ইউএল সার্টিফিকেশন | ফাইল নং E484635 |
| RoHS | অনুগত (2011/65/EU) |
| জ্বলনযোগ্যতা রেটিং | UL94V-0 |
