পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: ISO 9001,ISO 14001,UL,SGS,REACH168
মডেল নম্বার: LPJK7403B97NL
দলিল: LPJK7403B97NL.pdf
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 50 পিসি
মূল্য: $0.7-$1.05
প্যাকেজিং বিবরণ: টি অ্যান্ড আর
ডেলিভারি সময়: 3 দিনের মধ্যে স্টক জাহাজে
পরিশোধের শর্ত: TT, NET30/60/90 দিন
যোগানের ক্ষমতা: 5 কে কে/মাস
P/N: |
LPJK7403B97NL |
বন্দর সংখ্যা: |
1x1 |
ল্যাচ: |
আপ |
ডেটা রেট: |
1000base-t |
PoE: |
অ |
LED বিকল্প: |
সঙ্গে |
EMl ট্যাব: |
ছাড়া |
মাউন্ট টাইপ: |
Tht |
সোল্ডার টাইপ: |
তরঙ্গ |
অপারেটিং তাপমাত্রা পরিসীমা: |
-40°C থেকে +85°C |
P/N: |
LPJK7403B97NL |
বন্দর সংখ্যা: |
1x1 |
ল্যাচ: |
আপ |
ডেটা রেট: |
1000base-t |
PoE: |
অ |
LED বিকল্প: |
সঙ্গে |
EMl ট্যাব: |
ছাড়া |
মাউন্ট টাইপ: |
Tht |
সোল্ডার টাইপ: |
তরঙ্গ |
অপারেটিং তাপমাত্রা পরিসীমা: |
-40°C থেকে +85°C |

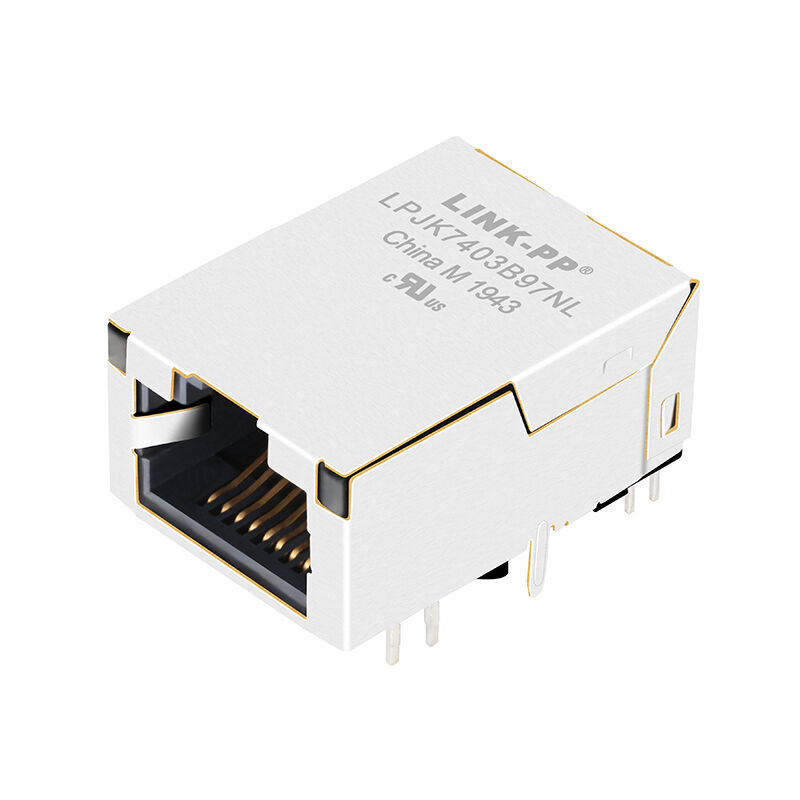

LINK-PP LPJK7403B97NL হল একটি প্রিমিয়াম-গ্রেড, একক-পোর্ট (1x1) গিগাবিট RJ45 Magjack সংযোগকারী যা 1000Base-TX নেটওয়ার্কিং অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। ইন্টিগ্রেটেড চৌম্বক বৈশিষ্ট্যযুক্ত, এই ডান কোণ,থ্রু-হোল সংযোগকারী উচ্চ গতির ইথারনেট পরিবেশে উচ্চতর সংকেত অখণ্ডতা এবং ইএমআই দমন নিশ্চিত করে-৪০ থেকে +৮৫ সেলসিয়াস তাপমাত্রা সহ্য করতে নির্মিত এবং কাস্টমাইজযোগ্য এলইডি সূচক দিয়ে সজ্জিত, এলপিজেকে৭৪০৩বি৯৭এনএল নেটওয়ার্কিং হার্ডওয়্যারের জন্য নির্ভরযোগ্য পছন্দ।টেলিযোগাযোগ, এবং শিল্প অটোমেশন ডিজাইন।
দ্যLPJK7403B97NLএকটি উচ্চ-কার্যকারিতা১x১ গিগাবিট ইথারনেট আরজে৪৫ ম্যাগজ্যাকএর জন্য ডিজাইন করা1000Base-TX নেটওয়ার্কিং অ্যাপ্লিকেশনইন্টিগ্রেটেড চৌম্বক, 1500Vrms বিচ্ছিন্নতা, দ্বৈত রঙের LED সূচক এবং শিল্প-গ্রেড অপারেটিং তাপমাত্রা-40°C থেকে +85°C, এই সংযোগকারীটি আধুনিক ইথারনেট সরঞ্জামগুলির জন্য একটি নির্ভরযোগ্য এবং স্থান-সংরক্ষণ সমাধান সরবরাহ করে।
নির্মিতঃলিংক-পিপি, LPJK7403B97NL মেনে চলেআইইইই ৮০২.৩ প্রয়োজনীয়তা, এটি এমন নেটওয়ার্কিং ডিভাইসগুলির জন্য উপযুক্ত যা শক্তিশালী ইএমআই কর্মক্ষমতা, সংকেত অখণ্ডতা এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা দাবি করে।
-গিগাবিট গতিঃ1000Base-TX ইথারনেট অ্যাপ্লিকেশনের জন্য অপ্টিমাইজড।
-ইন্টিগ্রেটেড ম্যাগনেটিক্স:৩৫০ ইউএইচ ন্যূনতম ওসিএল ৮ এমএ পক্ষপাতের সাথে শক্তিশালী ডেটা ট্রান্সমিশন নিশ্চিত করে।
-অত্যন্ত তাপমাত্রা স্থায়িত্বঃকঠোর পরিবেশে (-40 থেকে + 85 সেলসিয়াস) নির্ভরযোগ্য অপারেশন।
-উচ্চমানের সুরক্ষাঃচমৎকার ইএমআই সুরক্ষার জন্য নিকেল প্রলেপযুক্ত এসইএস 304-1 / 2 এইচ বিক্ষোভ।
-বিশ্বব্যাপী সম্মতিঃআইইইই ৮০২.৩ মেনে চলে, ইউএল সার্টিফাইড (ই৪৮৪৬৩৫), এবং রোএইচএস মেনে চলে।
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| পার্ট নম্বর | LPJK7403B97NL |
| নির্মাতা | LINK-PP INT'L TECHNOLOGY CO., LIMITED. |
| সংযোগকারী প্রকার | RJ45 MagJack (12P8C, ইথারনেট) |
| গতি | 1000Base-TX (গিগাবাইট ইথারনেট) |
| বন্দর সংখ্যা | ১x১ পোর্ট |
| মাউন্ট টাইপ | গর্তের মধ্য দিয়ে |
| নির্দেশনা | 90° ডান কোণ (পার্শ্ব প্রবেশ) |
| ল্যাচ ওরিয়েন্টেশন | বন্ধ করো |
| PoE ফাংশন | নন-পিওই |
| ইএমআই শিল্ড ট্যাব | ছাড়া |
| বাম LED | হলুদ / সবুজ (পিন 15, 16, 17) |
| ডানদিকে এলইডি | সবুজ (পিন 13, 14) |
| প্যাকেজের দৈর্ঘ্য | 0.953 ইঞ্চি / 24.20 মিমি |
| প্যাকেজের প্রস্থ | 0.701 ইঞ্চি / 17.80 মিমি |
| প্যাকেজের উচ্চতা | 0.৪৪৫ ইঞ্চি / ১১.৩০ মিমি |
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| পরীক্ষার অবস্থা | ২৫°সি |
| ঘূর্ণন অনুপাত (±2%) | ১সিটিঃ১সিটি |
| ওসিএল (ওপেন সার্কিট ইন্ডাক্ট্যান্স) | 350μH মিনিট @ 100kHz, 100mVrms, 8mA DC Bias (0°C থেকে 70°C) |
| সন্নিবেশ ক্ষতি (0.5 ¢ 100MHz) | -0.8 ডিবি সর্বোচ্চ |
| সন্নিবেশ হ্রাস (100×125 মেগাহার্টজ) | - ১.২ ডিবি সর্বোচ্চ |
| রিটার্ন লস (০.৫-৪০ মেগাহার্টজ) | -১৮ ডিবি মিনিট |
| রিটার্ন লস (50 ¢ 100 মেগাহার্টজ) | - [12-20LOG ((f/80MHz) ] ডিবি মিনিট |
| ক্রসটালক (0.5~40 মেগাহার্টজ) | -৩৫ ডিবি মিনিট |
| ক্রসটালক (৪০ ০১০০ মেগাহার্টজ) | - [33-20LOG ((f/50MHz) ] ডিবি মিনিট |
| সাধারণ মোড প্রত্যাখ্যান অনুপাত (সিএমআরআর) | -৩০ ডিবি মিনিট (০.৫-১০০ মেগাহার্টজ) |
| আইসোলেশন ভোল্টেজ | 1500 ভিআরএমএস (পিএইচওয়াই পাশ থেকে লাইনের দিকে) |
| অপারেটিং তাপমাত্রা | -40°C থেকে +85°C |
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| মানদণ্ডের সম্মতি | IEEE 802.3 স্পেসিফিকেশন পূরণ করে |
| আবাসনের উপাদান | থার্মোপ্লাস্টিক পিবিটি, UL94V-0 |
| যোগাযোগ উপাদান | উচ্চমানের তামার খাদ |
| ঢাল উপাদান | SUS 304-1/2H, বেধঃ 0.2 মিমি |
| ঢাল প্লেটিং | নিকেল |
| কনট্যাক্ট প্লাটিং | স্বর্ণ, কমপক্ষে 6 μm যোগাযোগ এলাকায় |
| ওয়েভ সোল্ডার তাপমাত্রা | ৫ সেকেন্ডের জন্য ২৫০ ডিগ্রি সেলসিয়াস |
নিম্নলিখিত বিষয়গুলি সহ উচ্চ গতির নেটওয়ার্কিং অ্যাপ্লিকেশনগুলির বিস্তৃত সমর্থন করার জন্য ডিজাইন করা হয়েছেঃ
LPJK7403B97NL একটিইন্টিগ্রেটেড RJ45 MagJack সংযোগকারীযা একটি স্ট্যান্ডার্ড RJ45 ইন্টারফেসকে অন্তর্নির্মিত LAN ট্রান্সফরমার উপাদানগুলির সাথে একত্রিত করে।চমৎকার সংকেত কর্মক্ষমতা এবং বৈদ্যুতিক বিচ্ছিন্নতা বজায় রেখে PCB স্পেস প্রয়োজনীয়তা হ্রাস করা হয়.
বিচ্ছিন্ন ইথারনেট ট্রান্সফরমার সমাধানগুলির তুলনায়, একটি সমন্বিত1000Base-TX RJ45 কানেক্টরবোর্ডের নকশা সহজ করে তোলে, বিকাশের চক্রগুলি সংক্ষিপ্ত করে এবং সামগ্রিক সিস্টেমের নির্ভরযোগ্যতা উন্নত করে।
