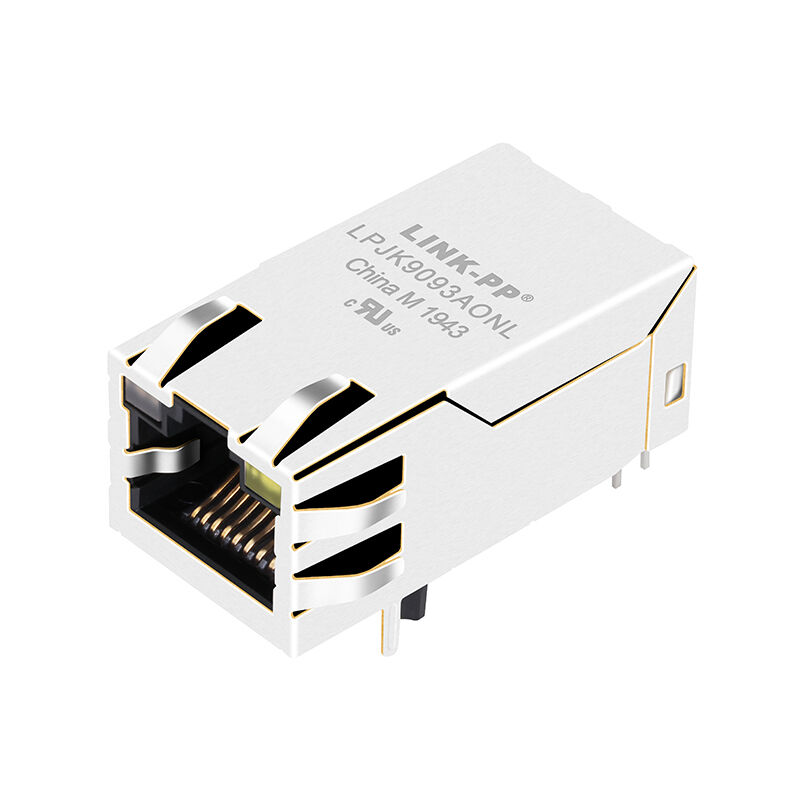

LPJK9093AONL PoE++ RJ45 সংযোগকারী 10GBase-T ম্যাগনেটিক্স সহ

LPJK9093AONL একটি 10G বেস-টি PoE++ RJ45 সংযোগকারী যা ইন্টিগ্রেটেড চৌম্বক, 1x1 পোর্ট, পাশের প্রবেশদ্বার-হোল ডিজাইন, 802.3bt সমর্থন, 180μH OCL,এবং উচ্চ ক্ষমতা ইথারনেট অ্যাপ্লিকেশনের জন্য কমলা & সবুজ / হলুদ LED নির্দেশক.

LPJK9093AONL PoE++ RJ45 সংযোগকারীর বিশেষ উল্লেখ

LPJK9093AONL PoE++ RJ45 সংযোগকারী ডেটা শীট

1. LPJK9093AONL অঙ্কন- স্কিম্যাটিক

2. LPJK9093AONL অঙ্কন - যান্ত্রিক

3. LPJK9093AONL অঙ্কন - প্রস্তাবিত PCB বিন্যাস

LPJK9093AONL10G PoE MagJack এর মূল বৈশিষ্ট্য

LINK-PP LPJK9093AONL একটি প্রিমিয়াম, সক্রিয়-অবস্থার 10G বেস-টি RJ45 সংযোগকারী যা আধুনিক উচ্চ-গতির, উচ্চ-শক্তি নেটওয়ার্কিংয়ের চরম চাহিদা মেটাতে ডিজাইন করা হয়েছে।ইন্টিগ্রেটেড ম্যাগনেটিক্স এবং শক্তিশালী PoE++ (IEEE 802).3bt) ক্ষমতা, এই 1x1 পোর্ট থ্রু-হোল জ্যাক নিরাপদে 57VDC এ 1.0A পর্যন্ত অবিচ্ছিন্ন বর্তমান সরবরাহ করে।

একটি পাশের এন্ট্রি (90 ° ডান কোণ) কনফিগারেশন, "ল্যাচ আপ" ওরিয়েন্টেশন এবং ইন্টিগ্রেটেড ইএমআই শিল্ড ট্যাবগুলির সাথে ডিজাইন করা, এলপিজেকে 9093 এওএনএল ল্যান-অন মাদারবোর্ড (এলওএম), এসওএইচও মডেমগুলির জন্য চূড়ান্ত সমাধান,এন্টারপ্রাইজ সুইচ এবং পরবর্তী প্রজন্মের টেলিযোগাযোগ সরঞ্জামগুলির জন্য 10 গিগাবাইট ইথারনেট পারফরম্যান্সের প্রয়োজন।

• ১০ জি গিগাবাইট স্পিডঃব্যতিক্রমী ইএমআই দমন এবং সংকেত অখণ্ডতার সাথে 10GBASE-T ইথারনেট অ্যাপ্লিকেশনগুলির জন্য সম্পূর্ণরূপে অনুকূলিত।
• হাই-পাওয়ার PoE++ রেডি:IEEE 802.3bt এর সাথে সামঞ্জস্যপূর্ণ, 1.0A @ 57VDC পর্যন্ত ইথারনেটের উপর 4-প্যারের পাওয়ার সমর্থন করে।
• উন্নত অভ্যন্তরীণ সার্কিট:বিল্ট ইন বিএসটি সার্কিট এবং স্বয়ংক্রিয় ক্রসওভার সনাক্তকরণের জন্য সম্পূর্ণ ** অটোএমডিআইএক্স ** সমর্থন।
• উচ্চতর স্থায়িত্বঃএকটি উল 94V-0 রেটযুক্ত থার্মোপ্লাস্টিক হাউজিং এবং কাস্টমাইজযোগ্য গোল্ড-প্লেটেড পরিচিতি (6μ "স্ট্যান্ডার্ড, 15μ" / 30μ "বিকল্প উপলব্ধ) সর্বাধিক যুগল চক্রের জন্য।
• ইন্টিগ্রেটেড ভিজ্যুয়াল ডায়াগনস্টিকঃরিয়েল-টাইম নেটওয়ার্ক স্ট্যাটাস মনিটরিংয়ের জন্য স্বতন্ত্র কমলা ও সবুজ (দ্বি-রঙের) / হলুদ (একক রঙের) LED কনফিগারেশন।
• সার্টিফাইড কোয়ালিটিঃইউএল সার্টিফাইড (ফাইল নম্বর E484635) এবং সম্পূর্ণরূপে RoHS (2011/65/EC) মেনে চলে।

যান্ত্রিক নকশার সুবিধা

LPJK9093AONL PoE++ RJ45 সংযোগকারীপাশের প্রবেশের ডান কোণ কাঠামোকমপ্যাক্ট বোর্ড লেআউট এবং দক্ষ সামনের প্যানেল ইন্টিগ্রেশন সমর্থন করে।লক-আপনেটওয়ার্কিং পণ্যগুলিতে সন্নিবেশ এবং রক্ষণাবেক্ষণকে সহজ করে তোলে, যখনইএমআই শেল্ড ট্যাবশোরগোলের পরিবেশের ক্ষেত্রে রোগ প্রতিরোধ ক্ষমতা বাড়ায়।

যান্ত্রিক হাইলাইটস

• কমপ্যাক্ট32.50 মিমি × 16.60 মিমি × 13.50 মিমিপদচিহ্ন
• শক্তিশালী যান্ত্রিক ধারণের জন্য গর্তের মধ্য দিয়ে মাউন্ট
• সাইড-এন্ট্রি পিসিবি লেআউটের জন্য উপযুক্ত
• ১০জি বেস-টি অ্যাপ্লিকেশনে স্থিতিশীল পারফরম্যান্সের জন্য ডিজাইন করা
• উন্নত EMC আচরণের জন্য অন্তর্নির্মিত ঢালাই সমর্থন

সাধারণ অ্যাপ্লিকেশন

LPJK9093AONL PoE++ RJ45 সংযোগকারী সাধারণত নিম্নলিখিত ক্ষেত্রে ব্যবহৃত হয়ঃ

• ১০ জি ইথারনেট সুইচ
• রাউটার এবং গেটওয়ে
• SOHO নেটওয়ার্কিং সরঞ্জাম
• LAN-on-Motherboard ডিজাইন
• অ্যাক্সেস পয়েন্ট
• PoE চালিত নজরদারি সিস্টেম
• শিল্প নেটওয়ার্কিং ডিভাইস
• হাব এবং যোগাযোগ মডিউল

PoE++ Magjack সম্পর্কে প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

1LPJK9093AONL কিসের জন্য ব্যবহৃত হয়?

এলপিজেকে৯০৯৩এওএনএল একটি ইন্টিগ্রেটেড চৌম্বক সহ একটি ১০ জি বেস-টি আরজে৪৫ সংযোগকারী যা সুইচ, রাউটার, অ্যাক্সেস পয়েন্ট এবং এসওএইচও নেটওয়ার্কিং ডিভাইসগুলির মতো পয়ে ++ ইথারনেট অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে।

2. LPJK9093AONL PoE++ সমর্থন করে?

হ্যাঁ. এটি IEEE 802.3bt PoE++ সমর্থন করে 57VDC এ 1.0A সর্বোচ্চ ধ্রুবক বর্তমান পর্যন্ত।

3. এলপিজেকে৯০৯৩এওএনএল কি ১০জি ইথারনেটের জন্য উপযুক্ত?

হ্যাঁ, এটা ১০জি বেজ-টি হাই স্পিড ইথারনেট ট্রান্সমিশনের জন্য ডিজাইন করা হয়েছে।

4. LPJK9093AONL কোন ধরনের মাউন্ট ব্যবহার করে?

এটি একটি থ্রু-হোল, সাইড-এন্ট্রি, ডান কোণ মাউন্ট স্টাইল ব্যবহার করে।

5এলপিজেকে৯০৯৩এওএনএল-এ এলইডি ইন্ডিকেটর আছে কি?

হ্যাঁ, এতে একটি কমলা/সবুজ দুই রঙের এলইডি এবং একটি হলুদ এলইডি রয়েছে।
