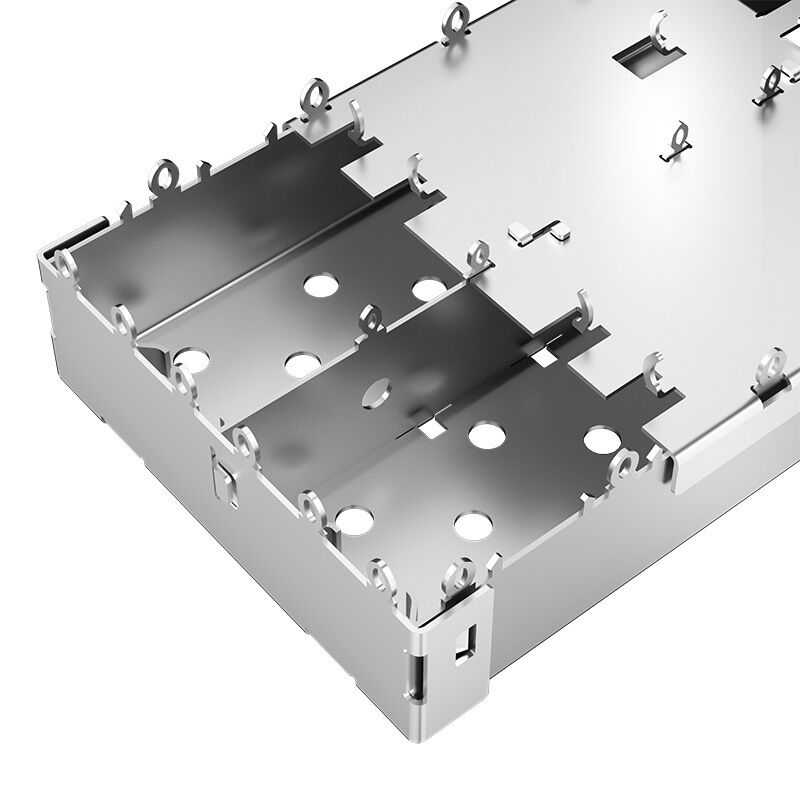

LP12AC02000B ডুয়াল-পোর্ট 1x2 প্রেস ফিট SFP খাঁচা ছাড়াই লাইটপাইপ


LP12AC02000B হল একটি 1x2 প্রেস ফিট SFP খাঁচা যার সাথে EMI স্প্রিং ফিঙ্গার, নিকেল-প্লেটেড কপার অ্যালয় নির্মাণ, 4Gb/s স্ট্যান্ডার্ড SFP সামঞ্জস্য, কোনো হিটসিঙ্ক নেই এবং কম্প্যাক্ট অপটিক্যাল ট্রান্সসিভার পোর্ট ইন্টিগ্রেশনের জন্য ট্রে প্যাকেজিং।

LP12AC02000B 1x2 SFP খাঁচা EMI স্প্রিং ফিঙ্গার ওভারভিউ সহ

LP12AC02000B হল একটি 1x2 স্ট্যান্ডার্ড SFP খাঁচা EMI স্প্রিং ফিঙ্গার শিল্ডিং ডিজাইন সহ, যা কম্প্যাক্ট প্লাগেবল অপটিক্যাল ট্রান্সসিভার ইন্টারফেস অ্যাপ্লিকেশনগুলির জন্য তৈরি করা হয়েছে যার জন্য নির্ভরযোগ্য যান্ত্রিক ধারণ, স্থিতিশীল গ্রাউন্ডিং কন্টিনিউটি এবং উন্নত ইলেক্ট্রোম্যাগনেটিক ইন্টারফারেন্স দমন প্রয়োজন।

তৈরি নিকেল-প্লেটেড কপার অ্যালয় থেকে এবং ডিজাইন করা হয়েছে প্রেস ফিট কমপ্লায়েন্ট পিন টার্মিনেশন সহ, এই ডুয়াল-পোর্ট SFP খাঁচা টেকসই PCB মাউন্টিং পারফরম্যান্স সরবরাহ করে এবং বড় আকারের স্বয়ংক্রিয় অ্যাসেম্বলি সহজ করে তোলে। এর সমন্বিত EMI স্প্রিং ফিঙ্গারগুলি খাঁচা এবং বেজেল প্যানেলের মধ্যে পরিবাহী যোগাযোগ উন্নত করে, যোগাযোগ হার্ডওয়্যারে ফ্রন্ট-পোর্ট EMI লিকেজ কমাতে সাহায্য করে।

একটি 4Gb/s সর্বোচ্চ প্রস্তাবিত অ্যাপ্লিকেশন হার, কোনো লাইটপাইপ নেই, কোনো সমন্বিত হিটসিঙ্ক নেই, এবং একটি বিস্তৃত -55°C থেকে +105°C অপারেটিং তাপমাত্রা পরিসীমা, LP12AC02000B টেলিকম বোর্ড, ফাইবার মিডিয়া কনভার্টার, ইন্ডাস্ট্রিয়াল ইথারনেট ডিভাইস এবং স্ট্যান্ডার্ড SFP অপটিক্যাল আপলিঙ্ক সরঞ্জামগুলির জন্য উপযুক্ত যেখানে স্থান দক্ষতা এবং শিল্ডিং স্থিতিশীলতা প্রয়োজন।

স্পেসিফিকেশন 1x2 প্রেস ফিট SFP খাঁচার

LP12AC02000B SFP খাঁচা ড্রয়িং - প্রস্তাবিত PCB লেআউট

মেকানিক্যাল ও ডিজাইন প্যারামিটার

LP12AC02000B পেশাদার হার্ডওয়্যার প্ল্যাটফর্মগুলির সাথে স্থিতিশীল সন্নিবেশ অ্যালাইনমেন্ট এবং নির্ভরযোগ্য সামঞ্জস্য নিশ্চিত করার জন্য সুনির্দিষ্ট মাত্রিক নিয়ন্ত্রণ সহ তৈরি করা হয়েছে:

• কম্পোনেন্ট উচ্চতা: 9.75 মিমি
• কম্পোনেন্ট প্রস্থ: 28.75 মিমি
• সামগ্রিক অ্যাসেম্বলি দৈর্ঘ্য: 50.00 মিমি
• কানেক্টর গর্তের ব্যাস: Ø0.95 ± 0.05 মিমি (12টি অবস্থান), Ø1.05 ± 0.05 মিমি (18টি অবস্থান)
• EMI শিল্ডিং: সমন্বিত EMI স্প্রিং ফিঙ্গারগুলি উন্নত ইলেক্ট্রোম্যাগনেটিক দমনের জন্য অবিচ্ছিন্ন পরিবাহী বেজেল যোগাযোগ সরবরাহ করে
• PCB অ্যাপ্লিকেশন: মনোনীত কম্পোনেন্ট কিপ-আউট জোন সহ একক-পার্শ্বযুক্ত PCB অ্যাপ্লিকেশনগুলির জন্য প্রস্তাবিত
• সাধারণ টলারেন্স: X ±0.20, XX ±0.15, XXX ±0.10

LP12AC02000B 1x2 SFP খাঁচা প্যাকেজিং বিস্তারিত

সংরক্ষণ, অভ্যন্তরীণ হ্যান্ডলিং এবং বাল্ক পরিবহনের সময় মাত্রিক সামঞ্জস্য এবং যান্ত্রিক সুরক্ষা নিশ্চিত করতে, LP12AC02000B স্ট্যান্ডার্ডাইজড ইন্ডাস্ট্রিয়াল ট্রে প্যাকেজিংয়ে সরবরাহ করা হয় যা OEM উৎপাদন এবং গুদাম ব্যবস্থাপনার জন্য উপযুক্ত।

• প্যাকেজিং টাইপ: ট্রে প্যাকেজিং
• প্রতি ট্রে পরিমাণ: 28 পিসি
• ট্রে স্ট্যাক কনফিগারেশন: 8 ওভারলেড ট্রে
• প্রতি বাক্সে মোট পরিমাণ: 224 পিসি
• ট্রে ওরিয়েন্টেশন: উন্নত স্ট্যাকিং স্থিতিশীলতার জন্য পর্যায়ক্রমে 180° ঘূর্ণন
• বাইরের কার্টনের মাত্রা: 340 মিমি (L) × 265 মিমি (W) × 200 মিমি (H)

এই প্যাকেজিং ব্যবস্থা চালানের সময় EMI স্প্রিং কাঠামোর বিকৃতির ঝুঁকি কমাতে সাহায্য করে এবং ভলিউম অ্যাসেম্বলি পরিবেশের জন্য গণনার দক্ষতা এবং উৎপাদন লাইন উপাদানের নিয়ন্ত্রণ উন্নত করে।
