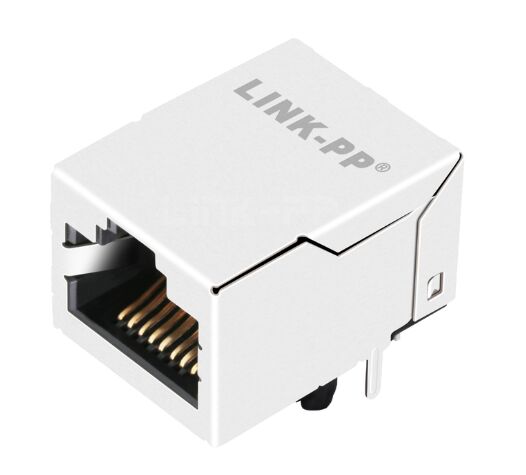

LPJE501DNL 1x1 থ্রু হোল RJ45 মডুলার জ্যাক চৌম্বক ছাড়া


LPJE501DNL একটি একক পোর্ট 8P8C RJ45 মডুলার জ্যাক ইন্টিগ্রেটেড চৌম্বক ছাড়া, ট্যাব আপ লক বৈশিষ্ট্যযুক্ত, কোন LED, ডান কোণ পার্শ্ব প্রবেশ, গর্ত মাউন্ট মাধ্যমে,এবং 10/100/1000 বেস-টি ইন্ডাস্ট্রিয়াল ইথারনেট অ্যাপ্লিকেশনের জন্য সুরক্ষিত নির্মাণ.


LPJE501DNL 8P8C RJ45 মডুলার জ্যাকবৈশিষ্ট্য

1. একক পোর্ট 8P8C স্ট্যান্ডার্ড ইথারনেট ইন্টারফেস

LPJE501DNL সর্বজনীন 8-পজিশন 8-কন্টাক্ট RJ45 আর্কিটেকচার ব্যবহার করে, 10/100/1000 বেস-টি নেটওয়ার্ক সংক্রমণের জন্য মূলধারার ইথারনেট ক্যাবলিং সিস্টেমের সাথে সামঞ্জস্যপূর্ণ।

2. শিল্প শক্তি জন্য গর্ত পিসিবি মাউন্ট মাধ্যমে

ভঙ্গুর এসএমটি সংযোগকারীদের তুলনায়, থ্রু-হোল সোল্ডার পিনগুলি কম্পনের অধীনে আরও শক্তিশালী সন্নিবেশ শক্তি প্রতিরোধ এবং দীর্ঘমেয়াদী সোল্ডারের নির্ভরযোগ্যতা সরবরাহ করে।

3. ইএমআই নিয়ন্ত্রণের জন্য সুরক্ষিত সংযোগকারী শরীর

টিন প্লাটিং সহ ব্রোঞ্জের ঢালটি ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ হ্রাস করতে সহায়তা করে, বিশেষ করেঃ

• শিল্প নিয়ন্ত্রণ বোর্ড,
• যোগাযোগ টার্মিনাল,
• স্যুইচিং সরঞ্জাম,
• বৈদ্যুতিকভাবে গোলমালকারী ইনস্টলেশন।

4. বাহ্যিক চৌম্বক নকশা সামঞ্জস্য

যেহেতু জ্যাকের দেহে কোন ট্রান্সফরমার সংহত করা হয়নি, তাই প্রকৌশলীরা অপ্টিমাইজ করতে পারেনঃ

• ল্যান বিচ্ছিন্নতা ট্রান্সফরমার স্থাপন,
• common mode choke selection (সাধারণ মোড চোক নির্বাচন)
• অতিরিক্ত সুরক্ষা কৌশল,
• PHY ট্র্যাক ইম্পেড্যান্স ম্যানেজমেন্ট।

5. বিস্তৃত তাপমাত্রা সহনশীলতা

-৪০ ডিগ্রি সেলসিয়াস থেকে +৮৫ ডিগ্রি সেলসিয়াস পর্যন্ত, বাণিজ্যিক এবং শিল্প নেটওয়ার্কিং হার্ডওয়্যার উভয়ের জন্য উপযুক্ত।

টেকনিক্যাল স্পেসিফিকেশন

LPJE501DNL একক পোর্ট RJ45 সংযোগকারী অঙ্কন

কেন ইঞ্জিনিয়াররা RJ45 জ্যাক বেছে নেয়

একটি পিসিবি ইথারনেট সংযোগকারী নির্বাচন করার সময়, অনেক ডিজাইনারদের একটি বড় আকারের ইন্টিগ্রেটেড চৌম্বকীয় জ্যাকের প্রয়োজন হয় না। পরিবর্তে তাদের প্রয়োজনঃ

• নিম্ন সংযোগকারী প্রোফাইল,
• সহজতর অভ্যন্তরীণ কাঠামো,
• BOM খরচ হ্রাস,
• কাস্টম ট্রান্সফরমার স্বাধীনতা,
• এবং ডেডিকেটেড ল্যান সার্কিটের চারপাশে সিগন্যাল রুটিং সহজ করে।

LPJE501DNL এই ধরণের ইথারনেট মাদারবোর্ড আর্কিটেকচারের জন্য বিশেষভাবে বিকাশ করা হয়েছিল।

মূল প্রকৌশল সুবিধা


1ইন্টিগ্রেটেড ম্যাগনেটিক্স নেই

• বাহ্যিক ট্রান্সফরমার / স্টোক ডিজাইনের স্বাধীনতা দেয়
• কাস্টম ইথারনেট PHY লেআউটের জন্য উপযুক্ত


2. ঢালাই করা ধাতব ঘর

• ইএমআই দমনকে উন্নত করে
• শিল্প সরঞ্জামগুলিতে সংকেত স্থিতিশীলতা বজায় রাখতে সহায়তা করে


3গর্ত THT মাউন্টিং মাধ্যমে.

• এসএমটি মডুলার জ্যাকের চেয়ে শক্তিশালী পিসিবি অ্যাঙ্করিং
• পুনরাবৃত্তি ক্যাবল সন্নিবেশ পরিবেশের জন্য আদর্শ


4. ট্যাব আপ + পাশের এন্ট্রি ডান কোণ

• স্ট্যান্ডার্ড অনুভূমিক কোষের সামঞ্জস্যতা
• রিয়ার-প্যানেল RJ45 সহজ অ্যাক্সেস


5. কোন LED ডিজাইন

• ক্লিনার ফ্রন্ট প্যানেল
• অভ্যন্তরীণ উপাদান জটিলতা হ্রাস

LPJE501DNL RJ45 মডুলার জ্যাক সম্পর্কে প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

1ইন্টিগ্রেটেড চুম্বক ছাড়া এর মানে কি?

এর অর্থ হল RJ45 সংযোগকারীটিতে জ্যাকের ভিতরে ইথারনেট বিচ্ছিন্নতা ট্রান্সফরমার বা সাধারণ মোড শক নেই। এই চৌম্বকীয় উপাদানগুলি পিসিবিতে আলাদাভাবে ডিজাইন করা হয়েছে।

2. LPJE501DNL কি গিগাবিট ইথারনেটের জন্য উপযুক্ত?

হ্যাঁ, এটি 10/100/1000 বেস-টি ইথারনেট নেটওয়ার্ক অ্যাপ্লিকেশন সমর্থন করে।

3এলপিজেই ৫০১ ডিএনএল কি সুরক্ষিত?

হ্যাঁ, এটি ইএমআই প্রতিরোধের উন্নতির জন্য টিন প্লাস্টিকের সাথে একটি ব্রোঞ্জ সুরক্ষিত হাউজিং ব্যবহার করে।

4. LPJE501DNL এর মধ্যে LED ইন্ডিকেটর আছে কি?

না, এই সংস্করণটি এলইডি ছাড়া ডিজাইন করা হয়েছে।

5LPJE501DNL কি YKU-8208ENL এর সাথে সামঞ্জস্যপূর্ণ?

হ্যাঁ, এটি ব্যাপকভাবে যান্ত্রিক এবং বৈদ্যুতিক সামঞ্জস্যপূর্ণ প্রতিস্থাপন হিসাবে ব্যবহৃত হয়।

LPJE501DNL দাম, ডেটা শীট বা বিনামূল্যে নমুনা অনুরোধ করুন

আপনার ইথারনেট পিসিবি প্রকল্পের জন্য ইন্টিগ্রেটেড চৌম্বক ছাড়া একটি নির্ভরযোগ্য LPJE501DNL RJ45 মডুলার জ্যাক সরবরাহকারী খুঁজছেন?

আমরা প্রদান করিঃ

• সরাসরি কারখানার দাম,
• ইঞ্জিনিয়ারিং অঙ্কন সহায়তা,
• সামঞ্জস্যপূর্ণ প্রতিস্থাপন সহায়তা,
• OEM/ODM কাস্টমাইজেশন,
• এবং ভলিউম উৎপাদন বিতরণ।

যোগাযোগ করুনএখন সর্বশেষ LPJE501DNL উদ্ধৃতি, ডেটা শীট, এবং নমুনা প্রাপ্যতা পেতে।
