পণ্যের বিবরণ
উৎপত্তি স্থল: গুয়াংডং, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: ISO9001,SGS,UL,CE,REACH
মডেল নম্বার: 0826-1A1T-23-F
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 50/500/1000/25K
মূল্য: $0.65-$1.1
প্যাকেজিং বিবরণ: ট্রে
ডেলিভারি সময়: ২-৩ দিনের মধ্যে
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 5000K/মাস
পার্ট নম্বর: |
0826-1A1T-23-F |
বন্দর সংখ্যা: |
একক-বন্দর (1×1) |
সংযোগকারী প্রকার: |
আরজে৪৫ ইন্টিগ্রেটেড ম্যাগনেটিক্স |
সামঞ্জস্যপূর্ণ: |
LPJK0071AHNL |
LED সূচক: |
হলুদ/সবুজ |
ইএমআই ট্যাব: |
সঙ্গে |
ROHS: |
হ্যাঁ |
ওসিএল: |
350 µH MIN @ 8mA DC বায়াস |
পার্ট নম্বর: |
0826-1A1T-23-F |
বন্দর সংখ্যা: |
একক-বন্দর (1×1) |
সংযোগকারী প্রকার: |
আরজে৪৫ ইন্টিগ্রেটেড ম্যাগনেটিক্স |
সামঞ্জস্যপূর্ণ: |
LPJK0071AHNL |
LED সূচক: |
হলুদ/সবুজ |
ইএমআই ট্যাব: |
সঙ্গে |
ROHS: |
হ্যাঁ |
ওসিএল: |
350 µH MIN @ 8mA DC বায়াস |
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| টার্নস রেশিও TP1 | 1CT : 1CT ±2% |
| টার্নস রেশিও TP2 | 1CT : 1CT ±2% |
| টার্নস রেশিও TP3 | 1CT : 1CT ±2% |
| টার্নস রেশিও TP4 | 1CT : 1CT ±2% |
| OCL @ 100kHz/100mVRMS (8mA DC বায়াস) | 350 μH ন্যূনতম। |
| ইনসার্শন লস, 0.1MHz থেকে 1MHz | -1.1 dB সর্বোচ্চ |
| ইনসার্শন লস, 1MHz থেকে 65MHz | -0.5 dB সর্বোচ্চ |
| ইনসার্শন লস, 65MHz থেকে 100MHz | -0.8 dB সর্বোচ্চ |
| ইনসার্শন লস, 100MHz থেকে 125MHz | -1.2 dB সর্বোচ্চ |
| রিটার্ন লস, 0.5MHz থেকে 40MHz | -18 dB |
| রিটার্ন লস, 40MHz থেকে 100MHz | -12 + 20log(f/80MHz) dB |
| কমন মোড থেকে কমন মোড রিজেকশন, 100kHz থেকে 100MHz | -30 dB ন্যূনতম |
| কমন মোড থেকে ডিফারেনশিয়াল মোড রিজেকশন, 100kHz থেকে 100MHz | -35 dB ন্যূনতম |
| হাই-পট / আইসোলেশন ভোল্টেজ | IEEE 802.3 আইসোলেশন প্রয়োজনীয়তা মেনে চলার জন্য 100% উৎপাদন পরীক্ষা করা হয়েছে |
বাম LED
ডান LED
| বৈশিষ্ট্য | স্পেসিফিকেশন |
| পার্ট নম্বর | 0826-1A1T-23-F |
| পোর্ট কনফিগারেশন | 1X1 (সিঙ্গেল পোর্ট) |
| ওরিয়েন্টেশন | ট্যাব আপ |
| মাউন্টিং টাইপ | থ্রু হোল মাউন্ট |
| উচ্চতা প্রোফাইল | স্ট্যান্ডার্ড |
| EMI ট্যাব | হ্যাঁ |
| অপারেটিং তাপমাত্রা | 0°C থেকে +70°C (কমার্শিয়াল গ্রেড) |
| কমপ্লায়েন্স | RoHS কমপ্লায়েন্ট |
0826-1A1T-23-F বিভিন্ন ধরণের নেটওয়ার্কিং এবং টেলিযোগাযোগ সরঞ্জামের জন্য আদর্শভাবে উপযুক্ত, যার মধ্যে রয়েছে:

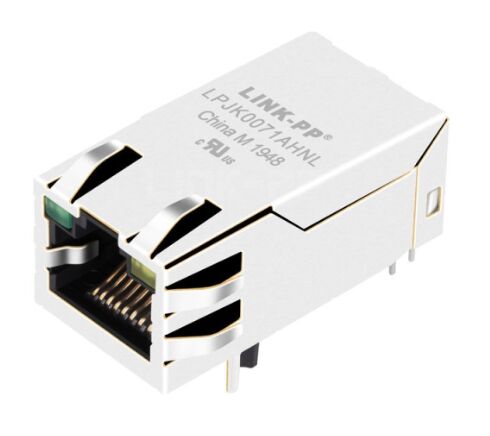

0826-1A1T-23-F RJ45 MagJack হল একটি কম্প্যাক্ট 1x1 ইন্টিগ্রেটেড ম্যাগনেটিক্স কানেক্টর যা 1000BASE-T ইথারনেট অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। স্থিতিশীল সিগন্যাল ট্রান্সমিশন, শক্তিশালী EMI পারফরম্যান্স এবং নির্ভরযোগ্য বোর্ড-লেভেল ইনস্টলেশনের জন্য নির্মিত, এই MagJack নেটওয়ার্ক সরঞ্জামগুলির জন্য একটি ব্যবহারিক পছন্দ যা ইন্টিগ্রেটেড ম্যাগনেটিক্স সহ একটি স্ট্যান্ডার্ড-প্রোফাইল থ্রু-হোল RJ45 কানেক্টর প্রয়োজন।
হলুদ/সবুজ LED, ট্যাব-আপ পোর্ট ওরিয়েন্টেশন এবং EMI ট্যাব সমন্বিত, 0826-1A1T-23-F দক্ষ ইথারনেট পোর্ট ডিজাইন সমর্থন করে এবং PCB লেআউট এবং অ্যাসেম্বলি সহজ করতে সাহায্য করে। RoHS কমপ্লায়েন্স এবং 0°C থেকে +70°C অপারেটিং তাপমাত্রা পরিসীমা সহ, এটি বিভিন্ন ধরণের কমার্শিয়াল নেটওয়ার্কিং পণ্যের জন্য উপযুক্ত।
এটি 1000BASE-T ইথারনেট ইন্টারফেসের জন্য ব্যবহৃত হয় যার জন্য ইন্টিগ্রেটেড ম্যাগনেটিক্স সহ একটি RJ45 কানেক্টর প্রয়োজন।
হ্যাঁ। এতে স্ট্যাটাস ইঙ্গিতের জন্য হলুদ/সবুজ LED অন্তর্ভুক্ত রয়েছে।
এটি স্থিতিশীল PCB ইনস্টলেশনের জন্য একটি থ্রু-হোল মাউন্ট ডিজাইন ব্যবহার করে।
হ্যাঁ, এটি RoHS কমপ্লায়েন্ট।
অপারেটিং তাপমাত্রা পরিসীমা হল 0°C থেকে +70°C।
