পণ্যের বিবরণ
উৎপত্তি স্থল: গুয়াংডং, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,ROHS,Reach,ISO
মডেল নম্বার: LPJG49883A92NL
দলিল: LPJG49883A92NL.pdf
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 10PCS
মূল্য: $0.6-$2.2
প্যাকেজিং বিবরণ: টি অ্যান্ড আর
ডেলিভারি সময়: 3 দিনের মধ্যে স্টক জাহাজে
পরিশোধের শর্ত: TT, NET30/60/90 দিন, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা: 5 কে কে/মাস
পার্ট নম্বর: |
LPJG49883A92NL |
সংযোগকারী প্রকার: |
RJ45 (10P8C) |
পণ্যের ধরন: |
মাল্টি-পোর্ট আরজে৪৫ সংযোগকারী |
বন্দর সংখ্যা: |
1x4 |
ল্যাচ: |
আপ |
ডেটা রেট: |
1000base-t |
PoE: |
অ |
LED বিকল্প: |
সঙ্গে |
EMl ট্যাব: |
সঙ্গে |
মাউন্ট টাইপ: |
Tht |
সোল্ডার টাইপ: |
তরঙ্গ |
অপারেটিং তাপমাত্রা পরিসীমা: |
-40°C থেকে +85°C |
পার্ট নম্বর: |
LPJG49883A92NL |
সংযোগকারী প্রকার: |
RJ45 (10P8C) |
পণ্যের ধরন: |
মাল্টি-পোর্ট আরজে৪৫ সংযোগকারী |
বন্দর সংখ্যা: |
1x4 |
ল্যাচ: |
আপ |
ডেটা রেট: |
1000base-t |
PoE: |
অ |
LED বিকল্প: |
সঙ্গে |
EMl ট্যাব: |
সঙ্গে |
মাউন্ট টাইপ: |
Tht |
সোল্ডার টাইপ: |
তরঙ্গ |
অপারেটিং তাপমাত্রা পরিসীমা: |
-40°C থেকে +85°C |

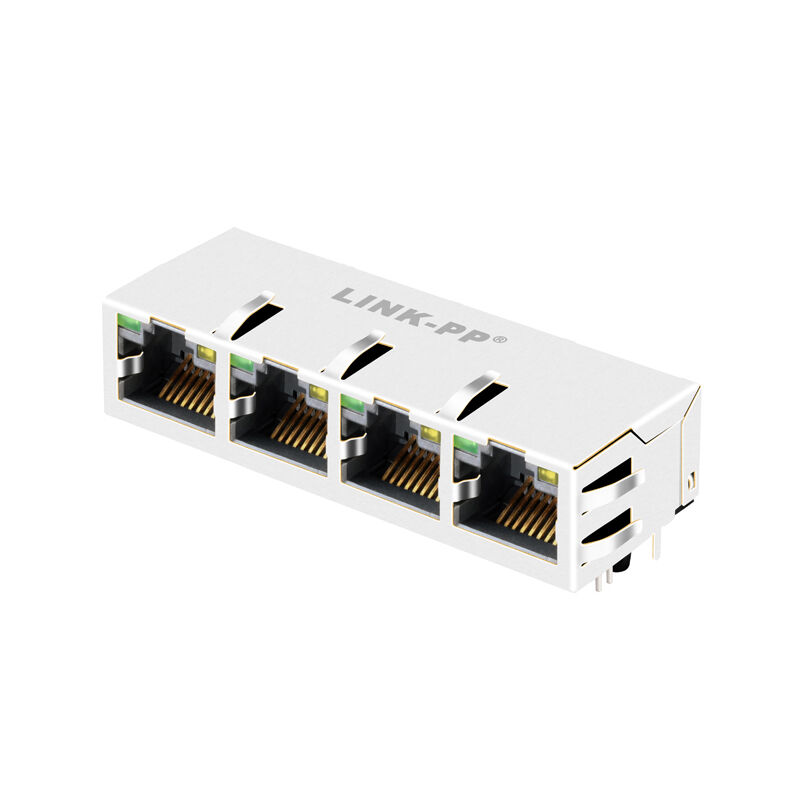

The LPJG49883A92NL একটি 1x4 মাল্টি-পোর্ট RJ45 কানেক্টর ইন্টিগ্রেটেড ম্যাগনেটিক্স সহ, যা 1000Base-T ইথারনেট অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। এটি RJ45 ইন্টারফেস, ম্যাগনেটিক কম্পোনেন্ট, EMI স্প্রিং ফিঙ্গার শিল্ডিং, এবং LED ইন্ডিকেটর একটি কম্প্যাক্ট সলিউশনে একত্রিত করে, যা PCB লেআউট সহজ করতে, সিগন্যাল ইন্টিগ্রিটি উন্নত করতে এবং নির্ভরযোগ্য নেটওয়ার্ক সংযোগ সমর্থন করতে সাহায্য করে। ড্রয়িং অনুসারে, এই মডেলটি নন-PoE অ্যাপ্লিকেশনের জন্য তৈরি এবং ল্যাচ-আপ কনফিগারেশন ব্যবহার করে সবুজ/হলুদ LED বিকল্পগুলির সাথে।
25°C তাপমাত্রায়, LPJG49883A92NL নিম্নলিখিত পারফরম্যান্স ডেটা সহ নির্দিষ্ট করা হয়েছে:
1. টার্নস রেশিও: 1CT:1CT ±5%
2. OCL: 350uH min @100KHz, 0.1V, 8mA DC বায়াস
3. ইনসার্শন লস: -1.2 dB max 1–100MHz থেকে
4. রিটার্ন লস:
5. ক্রসস্টক: -30 dB min 1–100MHz থেকে
6. কমন মোড রিজেকশন: -30 dB min 1–100MHz থেকে
7. আইসোলেশন PHY সাইড থেকে লাইন সাইড: 1500Vrms
8. অপারেটিং তাপমাত্রা পরিসীমা: -40°C থেকে +85°C
| ক্যাটাগরি | স্পেসিফিকেশন |
|---|---|
| পার্ট নম্বর | LPJG49883A92NL |
| পণ্যের প্রকার | মাল্টি-পোর্ট RJ45 কানেক্টর ইন্টিগ্রেটেড ম্যাগনেটিক্স সহ |
| পোর্ট কনফিগারেশন | 1 × 4 (কোয়াড পোর্ট) |
| কানেক্টর প্রকার | RJ45 (10P8C) |
| ইথারনেট স্পিড | 1000Base-T (গিগাবিট ইথারনেট) |
| PoE সমর্থন | নন-PoE |
| ল্যাচ ওরিয়েন্টেশন | ল্যাচ আপ |
| LED ইন্ডিকেটর | সবুজ / হলুদ |
| শিল্ডিং | EMI স্প্রিং ফিঙ্গার সহ শিল্ডেড |
| মাউন্টিং টাইপ | থ্রু-হোল (PCB মাউন্ট) |
| অপারেটিং তাপমাত্রা | -40°C থেকে +85°C |
| কমপ্লায়েন্স |
IEEE 802.3, RoHS |
| প্যারামিটার | মান |
|---|---|
| দৈর্ঘ্য | 25.25 মিমি |
| প্রস্থ | 59.2 মিমি |
| উচ্চতা | 13.50 মিমি |
| হাউজিং উপাদান | PBT + 30% গ্লাস ফাইবার (UL94V-0) |
| কন্টাক্ট উপাদান | ফসফর ব্রোঞ্জ |
| শিল্ড উপাদান | স্টেইনলেস স্টিল (SUS 304) |
| কন্টাক্ট প্লেটিং |
গোল্ড ≥ 6 µin |
| রঙ | তরঙ্গদৈর্ঘ্য (nm) | ফরোয়ার্ড ভোল্টেজ (VF) | লিকেজ কারেন্ট (IR) |
|---|---|---|---|
| সবুজ | 565 nm | 1.8 – 2.6 V | ≤ 10 µA |
| হলুদ | 585 nm | 1.8 – 2.6 V | ≤ 10 µA |
