পণ্যের বিবরণ
উৎপত্তি স্থল: গুয়াংডং, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,RoHS,Reach,ISO
মডেল নম্বার: LPJG4933-7HENL
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 50 পিসি
মূল্য: $0.6-$1.3
প্যাকেজিং বিবরণ: টেপ এবং রিল (1 শক্ত কাগজ = 1200 পিসি)
ডেলিভারি সময়: 3 দিনের মধ্যে স্টক জাহাজে
পরিশোধের শর্ত: TT, NET30/60/90 দিন, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা: 5000K.PCS/মাস
পার্ট নম্বর: |
LPJG4933-7HENL |
অবস্থান/পরিচিতি: |
10P8C |
LED রঙ: |
সবুজাভ হলুদ |
বন্দর সংখ্যা: |
1x1 |
ল্যাচ: |
নিচে |
ডেটা রেট: |
1000base-t |
PoE: |
অ |
LED বিকল্প: |
সঙ্গে |
EMl ট্যাব: |
ছাড়া |
মাউন্ট টাইপ: |
Tht |
সোল্ডার টাইপ: |
তরঙ্গ |
অপারেটিং তাপমাত্রা পরিসীমা: |
-40°C থেকে +85°C |
পার্ট নম্বর: |
LPJG4933-7HENL |
অবস্থান/পরিচিতি: |
10P8C |
LED রঙ: |
সবুজাভ হলুদ |
বন্দর সংখ্যা: |
1x1 |
ল্যাচ: |
নিচে |
ডেটা রেট: |
1000base-t |
PoE: |
অ |
LED বিকল্প: |
সঙ্গে |
EMl ট্যাব: |
ছাড়া |
মাউন্ট টাইপ: |
Tht |
সোল্ডার টাইপ: |
তরঙ্গ |
অপারেটিং তাপমাত্রা পরিসীমা: |
-40°C থেকে +85°C |

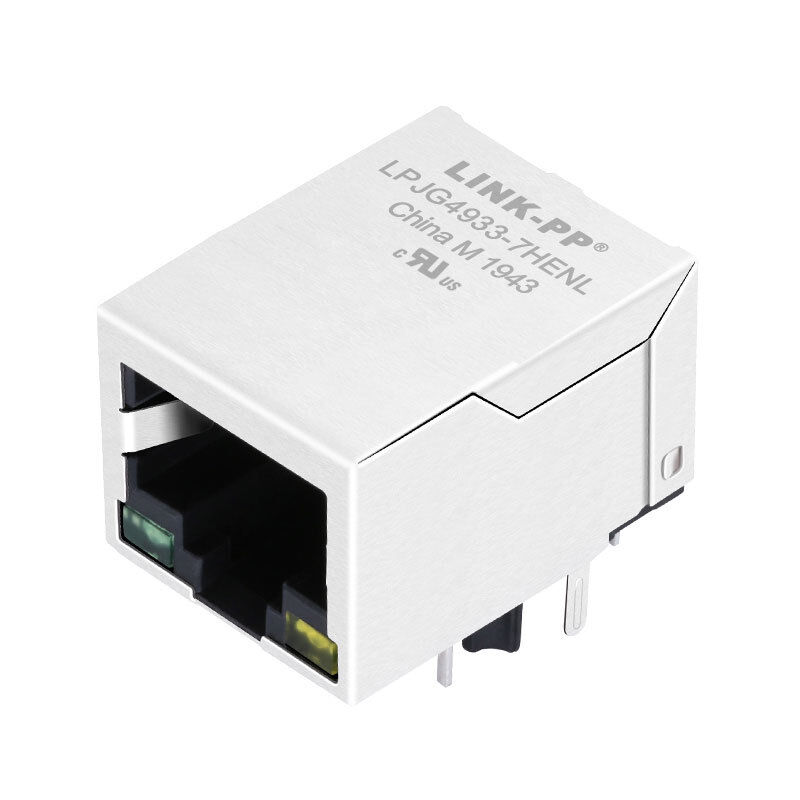

দ্যLINK-PP LPJG4933-7HENLএকটি1000 বেস-টি ইন্টিগ্রেটেড ম্যাগনেটিক সহ RJ45 সংযোগকারীএকটি হিসাবে ডিজাইন1x1 পোর্ট RJ45 MagJackগিগাবাইট ইথারনেট সংযোগের জন্য।ট্যাব-ডাউন, ডান কোণ, পাশের এন্ট্রি বিন্যাস,গর্তের মধ্য দিয়ে মাউন্ট, এবংসবুজ/হলুদ এলইডি নির্দেশক, যদিও এটিও নির্দিষ্ট করা হয়েছেইএমআই স্প্রিং ফিঙ্গার ছাড়াএটি কমপ্যাক্ট ইথারনেট ডিজাইনের জন্য এটিকে একটি কার্যকর পছন্দ করে তোলে যার জন্য ইন্টিগ্রেটেড চৌম্বক, পরিষ্কার লিঙ্ক / ক্রিয়াকলাপের অবস্থা এবং স্থিতিশীল বোর্ড-স্তরের সমাবেশ প্রয়োজন।
ডিজাইন করা হয়েছে10/100/1000 বেস-টি ইথারনেট, LPJG4933-7HENL পূরণ করার জন্য নির্মিত হয়আইইইই ৮০২।3প্রয়োজনীয়তা এবং থেকে অপারেটিং তাপমাত্রা সমর্থন করে-40°C থেকে +85°C, যা এটিকে চাহিদাপূর্ণ বাণিজ্যিক এবং শিল্প নেটওয়ার্কিং পরিবেশে উপযুক্ত করে তোলে।
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| পার্ট নম্বর | LPJG4933-7HENL |
| ব্র্যান্ড | লিংক-পিপি |
| সংযোগকারী প্রকার | RJ45 MagJack (ইন্টিগ্রেটেড ম্যাগনেটিক্স) |
| পোর্ট কনফিগারেশন | 1 × 1 (একক বন্দর) |
| পজিশন / যোগাযোগের সংখ্যা | ১০পি৮সি |
| ইথারনেট গতি | 10/100/1000 বেস-টি |
| প্রয়োগ | ইথারনেট (নন-পিওই) |
| মাউন্ট টাইপ | গর্তের মধ্য দিয়ে |
| নির্দেশনা | 90° ডান কোণ (পার্শ্ব প্রবেশ) |
| লক টাইপ | ট্যাব ডাউন |
| সুরক্ষা | সুরক্ষিত (EMI স্প্রিং ফিঙ্গার ছাড়া) |
| এলইডি সূচক | সবুজ / হলুদ |
| অপারেটিং তাপমাত্রা | -40°C থেকে +85°C |
| সম্মতি | আইইইই ৮০২।3, RoHS |
| ইউএল সার্টিফিকেশন | E484635 |
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| ঘোরান অনুপাত | 1CT:1CT ± 5% |
| ওসিএল (ওপেন সার্কিট ইন্ডাক্ট্যান্স) | ≥ 350 μH @ 100 kHz, 0.1V, 8mA DC Bias |
| সন্নিবেশ হ্রাস | ≤-১.২ ডিবি (১১০০ মেগাহার্জ) |
| রিটার্ন লস | ≥-১৬ ডিবি (১-৩০ মেগাহার্টজ) |
| ≥-১২ ডিবি (৩০৬০ মেগাহার্টজ) | |
| ≥-১০ ডিবি (৬০-৮০ মেগাহার্টজ) | |
| ≥-৮ ডিবি (৮০-১০০ মেগাহার্টজ) | |
| ক্রসস্টক | ≥-৩০ ডিবি (১১০০ মেগাহার্টজ) |
| সাধারণ মোড প্রত্যাখ্যান | ≥-৩০ ডিবি (১১০০ মেগাহার্টজ) |
| আইসোলেশন ভোল্টেজ | 1500 Vrms (PHY থেকে লাইন) |
| প্যারামিটার | সবুজ এলইডি | হলুদ এলইডি |
|---|---|---|
| পিক তরঙ্গদৈর্ঘ্য | ৫৬৫ এনএম | ৫৮৫ এনএম |
| সামনের ভোল্টেজ (VF @ 20mA) | 1.8 ∙ ২.৬ ভোল্ট | 1.8 ∙ ২.৬ ভোল্ট |
| বিপরীত স্রোত (আইআর @ ৫ ভি) | ≤ ১০ μA | ≤ ১০ μA |
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| প্যাকেজের দৈর্ঘ্য | 21.25 মিমি (0.837 ইঞ্চি) |
| প্যাকেজের প্রস্থ | 15.94 মিমি (0.628 ইন) |
| প্যাকেজের উচ্চতা | 13.30 মিমি (0.524 ইন) |
| পিসিবি মাউন্ট | গর্তের মধ্য দিয়ে |
| পিসিবি বিন্যাস | উপরের দিক থেকে প্রস্তাবিত দৃশ্য উপলব্ধ |
| প্রবেশের পথ | পার্শ্ববর্তী প্রবেশ |
| উপাদান | উপাদান |
|---|---|
| আবাসন | থার্মোপ্লাস্টিক পিবিটি + 30% গ্লাস ফাইবার (UL94V-0) |
| যোগাযোগ | ফসফর ব্রোঞ্জ (C5210R-EH, 0.35 মিমি) |
| পিন | ব্রাস (C2680R-H, 0.35 মিমি) |
| ঢাল | SUS 304 (0.2 মিমি বেধ) |
| কনট্যাক্ট প্লাটিং | স্বর্ণ ≥ ১৫ μin (যোগাযোগ এলাকা) |
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| সোল্ডারিং পদ্ধতি | তরঙ্গ সোল্ডারিং |
| পিক সোল্ডার তাপমাত্রা | ২৬০°সি |
| সোল্ডার সময় | ৫ সেকেন্ড |
| শ্রেণী | বিস্তারিত |
|---|---|
| সাধারণ অ্যাপ্লিকেশন | SOHO ডিভাইস, ADSL মডেম, LAN-on-Motherboard (LOM), হাব, সুইচ |
| লক্ষ্য প্ল্যাটফর্ম | বিগলবোন গ্রিন ইকো (গিগাবাইট ইথারনেট ইন্টারফেস) |
| ডিজাইন সুবিধা | ইন্টিগ্রেটেড চুম্বকত্ব BOM হ্রাস এবং PCB বিন্যাস সহজতর |
এই RJ45 MagJack SOHO ডিভাইস, ADSL মডেম, LAN-on-Motherboard (LOM) ডিজাইন, হাব এবং সুইচগুলির মতো অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে। এর ইন্টিগ্রেটেড চৌম্বক এবং গিগাবাইট-ক্ষম কর্মক্ষমতার সাথে,এটি এমবেডেড নেটওয়ার্কিং সিস্টেমেও ভালভাবে ফিট করে, ডেভেলপমেন্ট বোর্ড এবং অন্যান্য ইথারনেট-সক্ষম সরঞ্জামগুলির জন্য একটি কম্প্যাক্ট এবং নির্ভরযোগ্য সংযোগকারী ইন্টারফেস প্রয়োজন।
এলপিজেজি৪৯৩৩-৭এইচইএনএল এর জন্য উপযুক্তBeagleBone গ্রিন ইকো-ভিত্তিক ডিজাইনযে একটি প্রয়োজনইন্টিগ্রেটেড চৌম্বক সহ গিগাবিট ইথারনেট আরজে৪৫ সংযোগকারী. ওপেন সোর্স শিল্প উন্নয়ন প্ল্যাটফর্ম যেমন BeagleBone সবুজ ইকো জন্য,এই সংযোগকারীটি বাণিজ্যিক এবং শিল্পের এমবেডেড অ্যাপ্লিকেশনগুলিতে প্রত্যাশিত স্থিতিশীল ইথারনেট ইন্টারফেসের ধরণের সমর্থন করেএটি গিগাবিট নেটওয়ার্কিং এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতার আশেপাশে ডিজাইন করার সময় এটিকে একটি কার্যকর বোর্ড-স্তরের বিকল্প করে তোলে।
