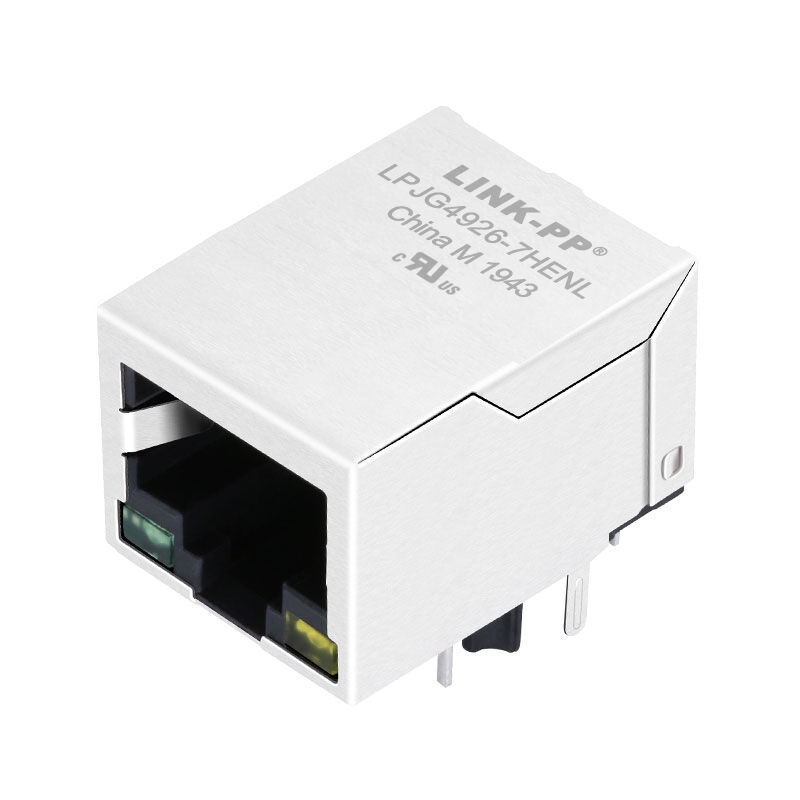

LPJG4926-7HENL PoE+ RJ45 কানেক্টর 1000Base-T ইন্টিগ্রেটেড ম্যাগনেটিক্স সহ

1×1 1000Base-T RJ45 MagJack সমন্বিত চৌম্বক, PoE+ (802.3at) সমর্থন, লিঙ্ক/অ্যাক্টিভিটি LEDs এবং সম্পূর্ণ EMI শিল্ডিং সহ। UL- তালিকাভুক্ত, -40°C থেকে +85°C।

LPJG4926-7HENL 1000BASE-T PoE+ Magjack ওভারভিউ

লিঙ্ক-পিপিLPJG4926-7HENLএকটি রগড একক-বন্দর (1×1) RJ45 Magjack (10P8C) যা সংযোগকারীর ভিতরে চৌম্বকীয় ট্রান্সফরমারকে সংহত করে। এটি গিগাবিট ইথারনেট (1000Base-T) সমর্থন করে এবং IEEE 802.3at PoE+ মান পূরণ করে। শিল্প বৈশিষ্ট্যের জন্য নির্মিত, এটি UL-প্রত্যয়িত এবং RoHS/REACH-সঙ্গত, এবং -40°C থেকে +85°C-এর বেশি কাজ করে। অন্তর্নির্মিত সবুজ/হলুদ লিঙ্ক/অ্যাক্টিভিটি এলইডি এবং সম্পূর্ণ মেটাল শিল্ডিং সহ, এই ম্যাগজ্যাক একটি একক কেবলের মাধ্যমে স্থিতিশীল উচ্চ-গতির ডেটা এবং শক্তি (প্রতি পোর্টে 57 V, 720 mA পর্যন্ত) সরবরাহ করে, এটি সুইচ, রাউটার, শিল্প পিসি, স্মার্ট মিটার এবং অন্যান্য নেটওয়ার্কিং বা PoE অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে।

LPJG4926-7HENL-এর ইন্টিগ্রেটেড ম্যাগনেটিক্স (ট্রান্সফরমার এবং চোক) সিগন্যালের অখণ্ডতা উন্নত করে এবং ইলেক্ট্রোম্যাগনেটিক ইন্টারফারেন্স (EMI) দমন করে। জ্যাকের ভিতরে ম্যাগনেটিক্স এম্বেড করা পৃথক উপাদানের প্রয়োজনীয়তা দূর করে, PCB স্থান বাঁচায় এবং নির্ভরযোগ্যতা উন্নত করে। এই নকশাটি কম সন্নিবেশ ক্ষতি এবং উচ্চ সাধারণ-মোড প্রত্যাখ্যান করে, এমনকি কোলাহলপূর্ণ পরিবেশেও পরিষ্কার গিগাবিট ইথারনেট সংকেত নিশ্চিত করে।

মূল বৈশিষ্ট্য

• ইন্টিগ্রেটেড ম্যাগনেটিক্স (ম্যাগজ্যাক):অভ্যন্তরীণ ইথারনেট ট্রান্সফরমার এবং চোকগুলি উচ্চতর EMI সুরক্ষা এবং সংকেত নির্ভরযোগ্যতা প্রদান করে। এই সম্পূর্ণ সমন্বিত নকশাটি বোর্ড লেআউটকে সরল করে এবং PCB উপাদানের সংখ্যা হ্রাস করে।
• 1000Base-T গিগাবিট এবং PoE+ সমর্থন:1 Gbps পর্যন্ত ডেটা রেট সমর্থন করে এবং পাওয়ার ডেলিভারির জন্য IEEE 802.3at (PoE+) মেনে চলে। আইপি ক্যামেরা এবং ভিওআইপি ফোনের মতো ডিভাইসগুলিকে সরাসরি কেবলের (57 V, 720 mA) উপর দিয়ে বাহ্যিক শক্তির ইট ছাড়া পাওয়ার অনুমতি দেয়৷
• লিঙ্ক/ক্রিয়াকলাপ LEDs:ডুয়াল এলইডি (বাম = সবুজ, ডান = হলুদ) লিঙ্কের স্থিতি এবং নেটওয়ার্ক কার্যকলাপ নির্দেশ করে, দ্রুত ডায়াগনস্টিক এবং ইনস্টলেশন যাচাইকরণে সহায়তা করে।
• সম্পূর্ণ শিল্ডিং এবং ইএমআই সুরক্ষা:মেটাল হাউজিং এবং এমবেডেড ম্যাগনেটিক্স "বর্ধিত EMI শিল্ডিং, সংযোগের অখণ্ডতা এবং সিগন্যাল নির্ভরযোগ্যতা উভয়ই বাড়ায়"। এটি সংযোগকারীকে শিল্প এবং টেলিকম পরিবেশে হস্তক্ষেপ প্রতিরোধী করে তোলে।
• শিল্প স্থায়িত্ব:থ্রু-হোল (THT) একটি ডাউন-ফেসিং ল্যাচ সহ মাউন্ট নিরাপদ সংযোগ নিশ্চিত করে। -40 °C থেকে +85 °C অপারেশন এবং UL ফাইল E484635 সার্টিফিকেশনের জন্য রেট করা হয়েছে, এটি কঠোর গুণমান এবং নিরাপত্তা মান পূরণ করে।

LPJG4926-7HENL PoE+ RJ45 কানেক্টর স্পেসিফিকেশন

বৈদ্যুতিক বিশেষ উল্লেখ

একটি মডিউলে গিগাবিট গতি, PoE+ শক্তি এবং চৌম্বকীয় পদার্থকে একত্রিত করে, LPJG4926HENL একটি টার্নকি RJ45 সমাধান প্রদান করে যা সিগন্যালের গুণমান উন্নত করে এবং ইথারনেট ডিজাইনকে সহজ করে। LEDs এবং প্রশস্ত-তাপমাত্রার সমর্থন সহ এর শিল্প-গ্রেড বিল্ড উচ্চ-গতির নেটওয়ার্কিং এবং পাওয়ার-ওভার-ইথারনেট অ্যাপ্লিকেশনগুলির জন্য নির্ভরযোগ্য কর্মক্ষমতা প্রদান করে।

LPJG4926-7HENL RJ45 সংযোগকারী ডেটাশিট

যান্ত্রিক এবং উপাদান তথ্য

LPJG4926-7HENL টেকসই উপকরণ এবং উত্পাদনের বিবরণ দিয়ে নির্মিত যা ইথারনেট হার্ডওয়্যারে নির্ভরযোগ্য ব্যবহার সমর্থন করে:

• হাউজিং:থার্মোপ্লাস্টিক PBT + 30% GF, UL94V-0
• যোগাযোগের উপাদান:ফসফর ব্রোঞ্জ C5210R-EH, বেধ 0.35 মিমি
• পিন:ব্রাস C2680R-H, বেধ 0.35 মিমি
• ঢাল:SUS 201-1/2H, পুরুত্ব 0.2 মিমি
• যোগাযোগ প্লেটিং:গোল্ড 15 মাইক্রো-ইঞ্চি যোগাযোগ এলাকায় সর্বনিম্ন
• সন্নিবেশ চক্র:সর্বনিম্ন 750, সর্বোচ্চ 5000-এর বেশি
• ওয়েভ সোল্ডার টিপ তাপমাত্রা:5 সেকেন্ডের জন্য 250°C
• ইউএল সার্টিফিকেশন:ফাইল নম্বর E484635

LPJG4926-7HENL ম্যাগনেটিক সম্পর্কে প্রায়শই জিজ্ঞাসিত প্রশ্ন RJ45 সংযোগকারী

দসমন্বিত চৌম্বক সহ LPJG4926-7HENL RJ45 সংযোগকারীপ্রকৌশলী এবং নির্মাতাদের জন্য একটি নির্ভরযোগ্য পছন্দ যাদের একটি কমপ্যাক্ট, শিল্ডেড এবং উচ্চ-কর্মক্ষমতা প্রয়োজন1000Base-T PoE+ MagJack. শক্তিশালী বৈদ্যুতিক কর্মক্ষমতা, টেকসই নির্মাণ, এবং বিস্তৃত অ্যাপ্লিকেশন সমর্থন সহ, এটি আধুনিক ইথারনেট পণ্য ডিজাইনের জন্য উপযুক্ত।

1. সমন্বিত চৌম্বক সহ একটি RJ45 সংযোগকারী কি?

সমন্বিত চৌম্বক সহ একটি RJ45 সংযোগকারী ইথারনেট জ্যাক এবং চৌম্বকীয় উপাদানগুলিকে একটি অংশে একত্রিত করে। এই নকশাটি PCB বিন্যাসকে সহজ করতে, উপাদানের সংখ্যা কমাতে এবং সমাবেশের দক্ষতা উন্নত করতে সাহায্য করে।

2. LPJ4013EDNL কি PoE+ অ্যাপ্লিকেশনের জন্য উপযুক্ত?

হ্যাঁ। LPJ4013EDNL এর জন্য ডিজাইন করা হয়েছেPoE+এবং সমর্থন করেIEEE 802.3atপ্রয়োজনীয়তা

3. LPJG4926-7HENL কিসের জন্য ব্যবহার করা হয়?

এটি 1000Base-T ইথারনেট সরঞ্জামগুলিতে ব্যবহৃত হয় যার জন্য সমন্বিত চৌম্বক সহ একটি RJ45 সংযোগকারী প্রয়োজন, বিশেষত PoE+ অ্যাপ্লিকেশনগুলিতে।

4. এই সংযোগকারী কি 1000Base-T সমর্থন করে?

হ্যাঁ। LPJ4013EDNL হল একটি1000বেস-টিসমন্বিত চৌম্বক সহ RJ45 সংযোগকারী।

5. এই সংযোগকারী ঢাল হয়?

হ্যাঁ, এটি একটিরক্ষিতRJ45 MagJack ডিজাইন।

6. কি মাউন্ট পদ্ধতি এটি ব্যবহার করে?

এটি ব্যবহার করেথ্রু-হোল (THT)মাউন্ট এবং সমর্থন করেতরঙ্গ ঝালসমাবেশ
