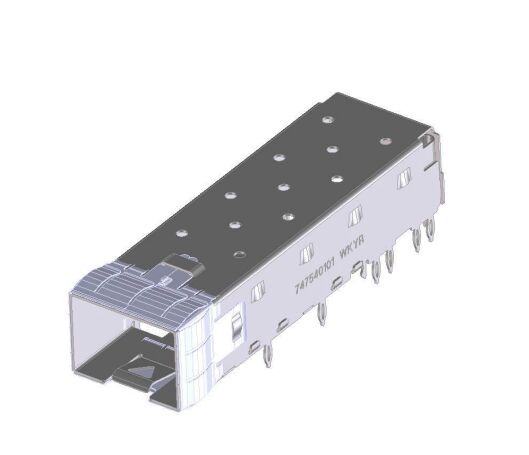

747540101 স্প্রিং ফিঙ্গার বেজেল গ্যাসকেট সহ সিঙ্গল পোর্ট এসএফপি + কেজ

747540101 SFP+ কেজ অ্যাসেম্বলি ওভারভিউ

The 747540101 SFP+ কেজ অ্যাসেম্বলি হল একটি সিঙ্গেল পোর্ট SFP+ কেজ যা উচ্চ-গতির অপটিক্যাল মডিউল অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে যেখানে নির্ভরযোগ্য যান্ত্রিক ধারণ, EMI দমন এবং স্থিতিশীল PCB মাউন্টিং প্রয়োজন। SFP এবং SFP+ কানেক্টর সিস্টেম এর অংশ হিসাবে, এই কেজ অ্যাসেম্বলি আধুনিক নেটওয়ার্ক হার্ডওয়্যার ডিজাইনগুলিকে সমর্থন করে যা নিরাপদ মডিউল এনগেজমেন্ট এবং দক্ষ তাপীয় কর্মক্ষমতা দাবি করে।

স্প্রিং ফিঙ্গার বেজেল গ্যাসকেট সুরক্ষা, 3.05mm প্রেস ফিট পিন3.05mm প্রেস ফিট পিন, এবং একটি দিয়ে নির্মিত, 747540101 নির্ভরযোগ্য মডিউল ধারণ এবং পরিষেবা বা রক্ষণাবেক্ষণের সময় সহজ অপসারণ সরবরাহ করে। এর নকশা PCB-তে বসানোর পরে কানেক্টর কেজ অ্যাসেম্বলিকে একটি বেজেলে ঢোকানোর অনুমতি দেয়, যা এটিকে কম্প্যাক্ট এবং পারফরম্যান্স-চালিত নেটওয়ার্কিং সরঞ্জামের জন্য উপযুক্ত করে তোলে।747540101 প্রেস-ফিট SFP+ কেজের মূল বৈশিষ্ট্য

সিঙ্গেল পোর্ট SFP+ কেজ অ্যাসেম্বলি

• স্প্রিং ফিঙ্গার বেজেল গ্যাসকেট
• উন্নত EMI দমনের জন্য3.05mm প্রেস ফিট পিন
• 3.05mm প্রেস ফিট পিনলকিং ল্যাচ
• মডিউলটিকে নিরাপদে ধরে রাখতে সাহায্য করেকিক-আউট স্প্রিং
• মডিউল অপসারণে সহায়তা করেথার্মাল ভেন্ট হোল
• এয়ারফ্লো এবং তাপ ব্যবস্থাপনাকে সমর্থন করেPCB সিটিংয়ের পরে বেজেলে ঢোকানোর জন্য ডিজাইন করা হয়েছে
• The
• SFP এবং SFP+ কানেক্টর সিস্টেমSFP এবং SFP+ কানেক্টর সিস্টেম

747540101 Molex SFP কেজের স্পেসিফিকেশন

ইলেকট্রিক্যাল রেটিং

The 747540101 SFP+ কেজ অ্যাসেম্বলি নিম্নলিখিত বৈদ্যুতিক অবস্থার জন্য রেট করা হয়েছে:

• ভোল্টেজ: 120 ভোল্ট AC
• কারেন্ট: 0.5 অ্যাম্পিয়ার সর্বোচ্চ

এই রেটিংগুলি নির্ভরযোগ্য কানেক্টর কেজ পারফরম্যান্সের জন্য প্রয়োজনীয় সামঞ্জস্যপূর্ণ হোস্ট হার্ডওয়্যার ডিজাইনগুলিতে ব্যবহার সমর্থন করে।

পরিবেশগত কর্মক্ষমতা

747540101 একটি বিস্তৃত তাপমাত্রা পরিসরে কাজ করার জন্য ডিজাইন করা হয়েছে, যা এটিকে চাহিদাযুক্ত পরিবেশে ব্যবহৃত নেটওয়ার্কিং এবং যোগাযোগ সিস্টেমের জন্য উপযুক্ত করে তোলে।

• অপারেটিং তাপমাত্রা: -40°C থেকে +85°C
• নন-অপারেটিং তাপমাত্রা: -55°C থেকে +105°C

এই বিস্তৃত তাপমাত্রা পরিসীমা সক্রিয় অপারেশন এবং স্টোরেজ বা পরিবহন উভয় পরিস্থিতিতে সিস্টেমের নির্ভরযোগ্যতা সমর্থন করতে সাহায্য করে।

747540101 SFP+ কেজ ডেটাশিট

প্রস্তাবিত হোল ডাইমেনশন

747540101 প্রস্তাবিত পিসি বোর্ড লেআউট

747540101 SFP+ কেজ অ্যাসেম্বলি ডিজাইন সুবিধা

The 747540101 SFP+ কেজ অ্যাসেম্বলি হল একটি যান্ত্রিক হাউজিং যা একটি হোস্ট PCB-তে SFP+ (স্মল ফর্ম ফ্যাক্টর প্লাগেবল প্লাস) ট্রান্সসিভার মডিউলগুলিকে সমর্থন করার জন্য ব্যবহৃত হয়। এটি অপটিক্যাল মডিউল এবং সরঞ্জাম এনক্লোজারের মধ্যে একটি স্থিতিশীল ইন্টারফেস সরবরাহ করে এবং ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ কমাতে এবং তাপীয় কর্মক্ষমতা উন্নত করতে সহায়তা করে।

এই ধরণের কেজ সাধারণত নেটওয়ার্ক ডিভাইসগুলিতে ব্যবহৃত হয় যার জন্য উচ্চ পোর্ট ঘনত্ব এবং নির্ভরযোগ্য অপটিক্যাল সংযোগের প্রয়োজন হয়। সিঙ্গেল-পোর্ট ডিজাইন এটিকে কম্প্যাক্ট সিস্টেম বা সরঞ্জাম আর্কিটেকচারের জন্য একটি ব্যবহারিক পছন্দ করে তোলে যা পৃথক ট্রান্সসিভার অবস্থান ব্যবহার করে।

1. EMI দমন এবং তাপীয় নকশা

The 747540101 SFP+ কেজ EMI নিয়ন্ত্রণ এবং তাপ অপচয় উভয়কেই সমর্থন করার জন্য প্রকৌশলী করা হয়েছে। এর স্প্রিং ফিঙ্গার বেজেল গ্যাসকেট এবং পরিবাহী গ্রাউন্ডিং বৈশিষ্ট্যগুলি অবাঞ্ছিত ইলেক্ট্রোম্যাগনেটিক নয়েজ কমাতে সাহায্য করে, যা উচ্চ-গতির নেটওয়ার্কিং পরিবেশের জন্য অত্যন্ত গুরুত্বপূর্ণ।

অতিরিক্তভাবে, কেজে থার্মাল ভেন্ট হোল অন্তর্ভুক্ত রয়েছে যা মডিউল এলাকার মধ্য দিয়ে বায়ুপ্রবাহকে সমর্থন করে। এটি তাপ ব্যবস্থাপনাকে উন্নত করতে সাহায্য করে এবং চাহিদাযুক্ত অ্যাপ্লিকেশনগুলিতে স্থিতিশীল দীর্ঘমেয়াদী কর্মক্ষমতাতে অবদান রাখে।

2. নিরাপদ মডিউল ধারণ এবং সহজ অপসারণ

এই SFP+ কেজ অ্যাসেম্বলি অপারেশন চলাকালীন অপটিক্যাল মডিউলটিকে দৃঢ়ভাবে বসানো রাখতে একটি লকিং ল্যাচ ব্যবহার করে। একই সময়ে, কিক-আউট স্প্রিং যখন মডিউলটি অপসারণের প্রয়োজন হয় তখন এটি ছেড়ে দিতে সাহায্য করে, পরিষেবাটিকে দ্রুত এবং আরও সুবিধাজনক করে তোলে।

ধারণ এবং অপসারণ সহায়তার এই সংমিশ্রণটি বিশেষত সেই সিস্টেমগুলিতে কার্যকর যেখানে রক্ষণাবেক্ষণ, আপগ্রেড বা ফিল্ড সার্ভিসের সময় মডিউল প্রতিস্থাপনের প্রত্যাশা করা হয়।

সাধারণ অ্যাপ্লিকেশনSFP+ কেজ উইথ প্রেস ফিট পিন

The 747540101 SFP+ কেজ অ্যাসেম্বলি সাধারণত এতে ব্যবহৃত হয়:

• নেটওয়ার্ক সুইচ
• রাউটার
• সার্ভার
• স্টোরেজ সিস্টেম
• টেলিকম সরঞ্জাম
• ডেটা সেন্টার হার্ডওয়্যার
• উচ্চ-গতির যোগাযোগ প্ল্যাটফর্ম

যেকোনো ডিজাইন যার জন্য একটি সিঙ্গেল পোর্ট SFP+ কেজ, EMI দমন এবং প্রেস-ফিট PCB মাউন্টিং প্রয়োজন, তা এই অ্যাসেম্বলি থেকে উপকৃত হতে পারে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

The 747540101 SFP+ কেজ অ্যাসেম্বলি হল একটি নির্ভরযোগ্য সিঙ্গেল পোর্ট SFP+ কেজ যা নিরাপদ মডিউল ধারণ, EMI দমন এবং তাপীয় সহায়তার জন্য নির্মিত। 3.05mm প্রেস ফিট পিন, একটি লকিং ল্যাচ, এবং একটি কিক-আউট স্প্রিং সহ, এটি উচ্চ-গতির নেটওয়ার্কিং এবং যোগাযোগ সরঞ্জামের জন্য উপযুক্ত যা স্থিতিশীল যান্ত্রিক এবং বৈদ্যুতিক কর্মক্ষমতা প্রয়োজন।

1. 747540101 কি?

The 747540101 হল একটি সিঙ্গেল পোর্ট SFP+ কেজ অ্যাসেম্বলি যা SFP এবং SFP+ কানেক্টর সিস্টেম.

2. 747540101 কি EMI দমন সমর্থন করে?

হ্যাঁ। এতে স্প্রিং ফিঙ্গার বেজেল গ্যাসকেট এবং EMI দমন.

3. কেজটি PCB-তে কিভাবে মাউন্ট করা হয়?

কেজটি 3.05mm প্রেস ফিট পিন.

4. SFP+ মডিউল অপসারণে কি সাহায্য করে?

অ্যাসেম্বলিতে মডিউল অপসারণে সহায়তা করার জন্য একটি কিক-আউট স্প্রিং অন্তর্ভুক্ত রয়েছে।

5. অপারেটিং তাপমাত্রা পরিসীমা কত?

অপারেটিং তাপমাত্রা পরিসীমা হল -40°C থেকে +85°C.
