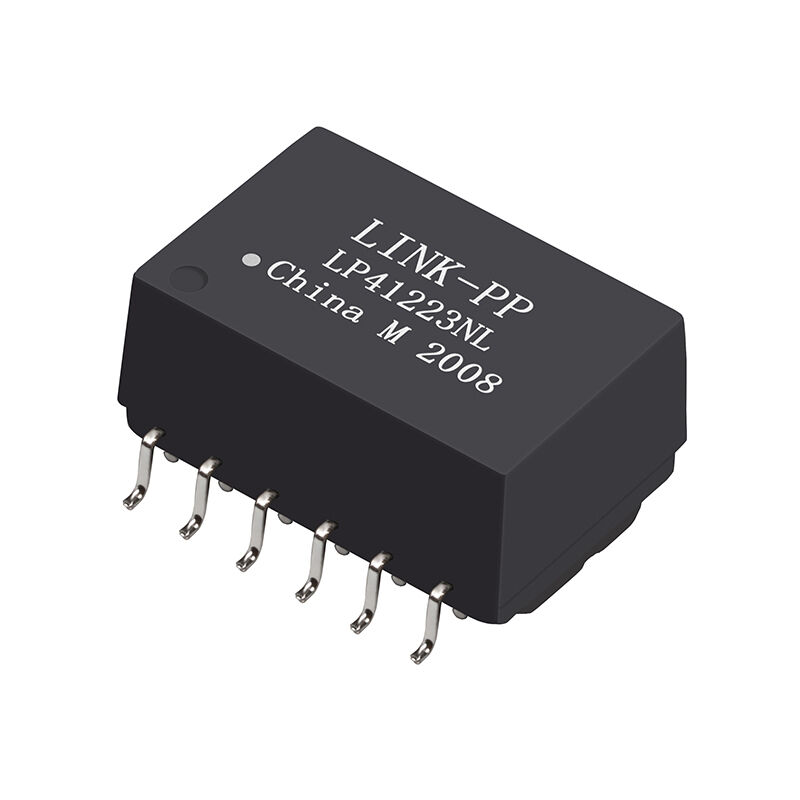

LP41223NL | 10/100 বেস-টি সিঙ্গেল পোর্ট PoE++ ট্রান্সফরমার মডিউল

দLINK-PP LP41223NLএকটি উচ্চ-পারফরম্যান্স, একক-পোর্ট 10/100 BASE-T চৌম্বকীয় ট্রান্সফরমার মডিউল বিশেষভাবে পরবর্তী প্রজন্মের জন্য প্রকৌশলীPoE++ (IEEE 802.3bt)অ্যাপ্লিকেশন.বর্ধিত বিদ্যুতের চাহিদাগুলি পরিচালনা করার জন্য ডিজাইন করা হয়েছে, এই মডিউলটি পর্যন্ত সমর্থন করে1.1A ডিসি বর্তমান ক্ষমতা, এটি উচ্চ-শক্তি নেটওয়ার্ক ডিভাইসের জন্য আদর্শ করে তোলে.

1. PoE++ LAN ম্যাগনেটিক্সের মূল বৈশিষ্ট্য

1. PoE++ প্রস্তুত: পোর্ট প্রতি 1.1A ডিসি বর্তমান ক্ষমতা সহ বর্ধিত শক্তি প্রয়োজনীয়তার জন্য অপ্টিমাইজ করা হয়েছে.আমি
2. মান সম্মত: সম্পূর্ণরূপে পূরণIEEE 802.3btইথারনেটের উপর উচ্চ-শক্তি পাওয়ার জন্য স্পেসিফিকেশন.
3. নিরাপত্তা প্রত্যয়িত: UL ফাইল নম্বরের অধীনে স্বীকৃতE484653.
4. শক্তিশালী বিচ্ছিন্নতা: 1500Vrms (1 মিনিট) বা 1800Vrms (1 সেকেন্ড) উচ্চ-ভোল্টেজ বিচ্ছিন্নতা.
5. পরিবেশ বান্ধব: সীসা মুক্ত এবং সম্পূর্ণরূপেRoHSঅনুগত.
6. পণ্যের ধরন: উচ্চ-পারফরম্যান্স ইথারনেট ল্যান ট্রান্সফরমার বর্ধিত PoE++ পাওয়ার ডেলিভারির প্রয়োজনীয়তার জন্য ডিজাইন করা হয়েছে।
7. প্রাথমিক আবেদন:জন্য বিশেষভাবে প্রকৌশলীIEEE 802.3bt (PoE++)পর্যন্ত উন্নত ডিসি বর্তমান হ্যান্ডলিং প্রয়োজন সিস্টেম1.1A.

2.বৈদ্যুতিক স্পেসিফিকেশন @ 25°C

2.1 টার্নস রেশিও

ভারসাম্যপূর্ণ 1:1 ডিজাইন 10/100/1000Base-T সিস্টেমের জন্য PHY এবং ক্যাবল সাইডের মধ্যে যথাযথ প্রতিবন্ধকতা ম্যাচিং নিশ্চিত করে।

2.2 ওপেন সার্কিট ইন্ডাকট্যান্স (ওসিএল)

পরীক্ষার শর্ত:100kHz, 0.1Vrms, 28mA DC বায়াস

PoE++ অপারেশনের জন্য প্রয়োজনীয় DC বায়াস অবস্থার মধ্যেও স্থিতিশীল কম-ফ্রিকোয়েন্সি কর্মক্ষমতা বজায় রাখে।

2.3 সন্নিবেশ ক্ষতি

কম সন্নিবেশ ক্ষতি ন্যূনতম সংকেত ক্ষয় এবং উন্নত চোখের ডায়াগ্রাম মার্জিন নিশ্চিত করে।

2.4 রিটার্ন লস (সর্বনিম্ন)

2.5 ক্রস টক

কম ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ এবং স্থিতিশীল ডিফারেনশিয়াল সিগন্যালিং নিশ্চিত করে।

2.6 CMRR (সাধারণ মোড প্রত্যাখ্যান অনুপাত)

সাধারণ-মোডের শব্দের শক্তিশালী দমন, উচ্চ-শক্তি PoE++ সিস্টেমের জন্য গুরুত্বপূর্ণ।

2.7 পোলারিটি

পিন1 এবং 12এবং4 এবং 9হয়পর্যায়ে.

2.8 হাই-পট (প্রাথমিক থেকে মাধ্যমিক)

• 1500Vrms, 1 মিনিট বা
• 1800Vrms, 1 সেকেন্ড

নিরাপত্তা এবং ঢেউ সুরক্ষার জন্য চাঙ্গা বিচ্ছিন্নতা প্রদান করে।

2.9 PoE++ বর্তমান ক্ষমতা

এর সাথে বর্ধিত PoE++ প্রয়োজনীয়তার জন্য ডিজাইন করা হয়েছে:1.1A ডিসি বর্তমান ক্ষমতা

উচ্চ-শক্তি IEEE 802.3bt অ্যাপ্লিকেশন সমর্থন করে।

2.10 অপারেটিং তাপমাত্রা

0°C থেকে +70°C: বাণিজ্যিক এবং আদর্শ শিল্প পরিবেশের জন্য উপযুক্ত।

3. LP41223NLPoE++ LAN ট্রান্সফরমার অঙ্কন:

পোলারিটি সম্পর্কে প্রযুক্তিগত নোট: ট্রান্সফরমার জুড়ে সিগন্যালের অখণ্ডতা নিশ্চিত করার জন্য পিন 1 এবং 12 এবং পিন 4 এবং 9 ধাপে রয়েছে.

4. PoE++ ইথারনেট ল্যান ট্রান্সফরমারের অ্যাপ্লিকেশন

দLP41223NLবহুমুখী এবং নেটওয়ার্কিং অ্যাপ্লিকেশনগুলির একটি বিস্তৃত অ্যারের সমর্থন করার জন্য ডিজাইন করা হয়েছে:

• SOHO সরঞ্জাম: ADSL মডেম এবং হোম রাউটার.
• এন্টারপ্রাইজ নেটওয়ার্কিং: ল্যান-অন-মাদারবোর্ড (LOM) ডিজাইন.
• অবকাঠামো: নেটওয়ার্ক হাব এবং উচ্চ-শক্তি PoE++ সুইচ.
• ইন্ডাস্ট্রিয়াল আইওটি: ডেটার পাশাপাশি উচ্চ-কারেন্ট পাওয়ার ডেলিভারি প্রয়োজন এমন ডিভাইস.
