L9-FC553101-60PPC 155Mbps 1×9 এফসি ট্রান্সসিভার Tx1550nm/Rx1310nm


L9-FC553101-60PPC 1 × 9 এফসি অপটিক্যাল ট্রান্সিভার ণ 155 এমবিপিএস, টিএক্স 1550 এনএম / আরএক্স 1310 এনএম, 60 কিলোমিটার পর্যন্ত (একক-মোড), ডিসি 5.5 ণ 26 ভি ইনপুট, টিটিএল ইন্টারফেস। ইউএভি বায়ু / স্থল লিঙ্কগুলির জন্য দৃঢ়,শিল্প সিরিয়াল কনভার্টার এবং এসডিএইচ/এসটিএম-১ অ্যাপ্লিকেশনডাটা শীট এবং অর্ডার ইনফরমেশন ভিতরে।


155 এমবিপিএস 1 × 9 ট্রান্সিভার পণ্যের সংক্ষিপ্ত বিবরণ

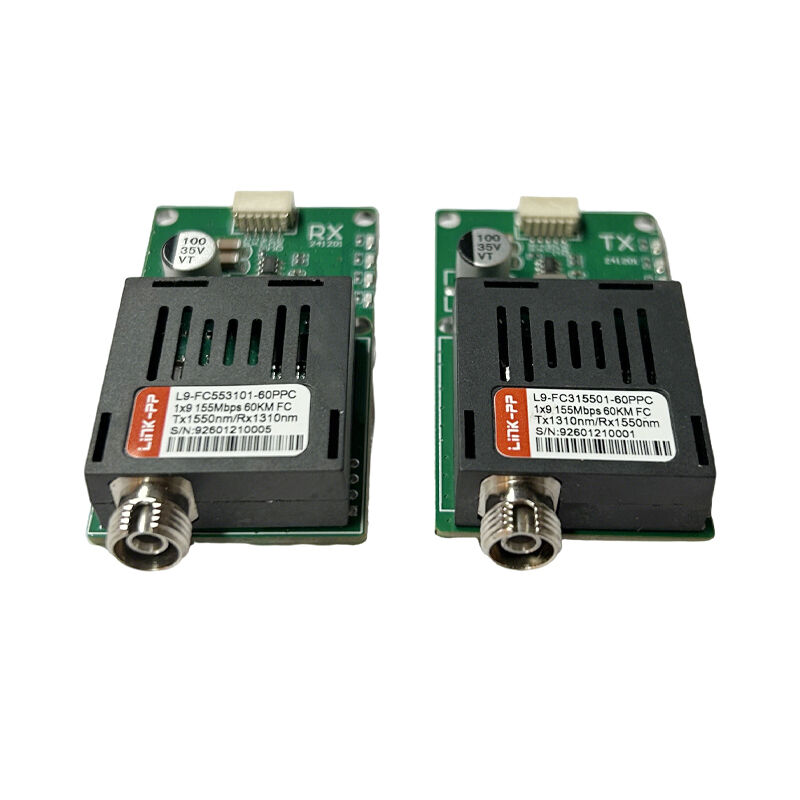

L9-FC553101-60PPCএটি একটি 1×9 ফর্ম ফ্যাক্টর, একক ফাইবার দ্বি-নির্দেশক অপটিক্যাল ট্রান্সিভার যা ডিজাইন করা হয়েছে১৫৫ এমবিপিএসদীর্ঘ দূরত্বের উপর সিরিয়াল অপটিক্যাল যোগাযোগ।

মডিউল একটিএফসি অপটিক্যাল সংযোগকারী, এর সাথে কাজ করেTx 1550 nm / Rx 1310 nm, এবং ট্রান্সমিশন দূরত্ব৬০ কিলোমিটার পর্যন্তসিঙ্গল-মোড ফাইবারের মাধ্যমে।

একটি সঙ্গে৫.৫.২৬ ভোল্টেজের বিস্তৃত ডিসি ইনপুট ভোল্টেজ পরিসীমাএবং একটিটিটিএল বৈদ্যুতিক ইন্টারফেস, এই ট্রান্সিভারটি ইউএভি বায়ু-ভূমি অপটিক্যাল লিঙ্ক, টিটিএল-টু-ফাইবার রূপান্তরকারী, শিল্প টেলিমেট্রি সিস্টেম এবং লিগ্যাসি এসটিএম -১ / ওসি -৩ যোগাযোগ সরঞ্জামগুলির জন্য উপযুক্ত।

মূল বৈশিষ্ট্য

• 1x9 শিল্প-মানক অপটিক্যাল ট্রান্সিভার মডিউল
• ডেটা রেটঃ১৫৫ এমবিপিএস
• এক-ফাইবার দ্বি-দিকের ট্রান্সমিশন
• অপটিক্যাল তরঙ্গদৈর্ঘ্য:Tx 1550 nm / Rx 1310 nm
• ট্রান্সমিশন দূরত্বঃ৬০ কিলোমিটার পর্যন্ত(80 কিমি বিকল্প উপলব্ধ)
• অপটিক্যাল কানেক্টর:এফসি
• বৈদ্যুতিক ইন্টারফেসঃটিটিএল লজিক্যাল লেভেল
• বিস্তৃত ইনপুট ভোল্টেজঃDC 5.5V থেকে 26V
• কম বিলম্ব, উচ্চ ইএমআই অনাক্রম্যতা
• RoHS মেনে চলুন
• কঠোর পরিবেশে অপশনাল তাপমাত্রা গ্রেড

L9-FC553101-60PPC 60km FC ফাইবার ট্রান্সিভারের প্রযুক্তিগত বিবরণ

1সাধারণ বৈশিষ্ট্য

2অপটিক্যাল পরামিতি

3বৈদ্যুতিক পরামিতি

4. পরিবেশগত অবস্থা

5. সম্মতি

যান্ত্রিক তথ্য

• প্যাকেজঃথ্রু-হোল 1x9 মডিউল
• মাউন্টঃপিসিবি সোল্ডার পিন
• যান্ত্রিক মাত্রাঃশিল্প-মানক 1x9 পদচিহ্ন
• নির্দেশনা:সহজ পিসিবি সংহতকরণের জন্য স্থির পিন বিন্যাস

(যান্ত্রিক অঙ্কন এবং পিসিবি পদচিহ্ন অনুরোধে উপলব্ধ)

৬০ কিমি ১x৯ ট্রান্সিভার অ্যাপ্লিকেশন

• উড়োজাহাজের বায়ু-ভূমি অপটিক্যাল যোগাযোগ ব্যবস্থা
• টিটিএল থেকে ফাইবার অপটিক্যাল কনভার্টার
• ইউএভি অপটিক্যাল ডেটা লিঙ্ক এবং এফপিভি সিস্টেম
• শিল্প নিয়ন্ত্রণ এবং টেলিমেট্রি
• দীর্ঘ দূরত্বের ফাইবারের মাধ্যমে সিরিয়াল যোগাযোগ
• STM-1 / OC-3 পুরনো টেলিযোগাযোগ সিস্টেম

সামঞ্জস্যতা নোট

• শুধুমাত্র এক-মোড ফাইবারের জন্য ডিজাইন করা
• বিপরীত প্রান্তে সঠিক তরঙ্গদৈর্ঘ্য জোড়া নিশ্চিত করুন (Tx 1550 nm / Rx 1310 nm)
• স্ট্যান্ডার্ড টিটিএল লজিক লেভেলের সাথে সামঞ্জস্যপূর্ণ
• এফসি সংযোজকটি অবশ্যই বিচ্ছিন্ন ফাইবার ক্যাবল টাইপের সাথে মেলে

L9-FC553101-60PPC অর্ডার সংক্রান্ত তথ্য

• পার্ট নম্বরঃL9-FC553101-60PPC
• স্ট্যান্ডার্ড রেঞ্জঃ৬০ কিমি
• অপশনাল ব্যাপ্তিঃ৮০ কিমি
• সংযোগকারী:এফসি
• তাপমাত্রা গ্রেডঃবাণিজ্যিক বা শিল্প (অর্ডার করার সময় উল্লেখ করুন)

ডেটা শীট, নমুনা, মূল্য এবং প্রযুক্তিগত সহায়তার জন্য, দয়া করেআমাদের সাথে যোগাযোগএখনই।

L9-FC553101-60PPC টিটিএল-টু-ফাইবার মডিউল সম্পর্কে প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১ঃ L9-FC553101-60PPC কিসের জন্য ব্যবহৃত হয়?

উঃ এটি দীর্ঘ দূরত্বের 155 এমবিপিএস টিটিএল-টু-ফাইবার অপটিক্যাল ট্রান্সমিশনের জন্য ব্যবহৃত হয়, সাধারণত ইউএভি যোগাযোগ, শিল্প টেলিমেট্রি এবং পুরানো টেলিযোগাযোগ সিস্টেমে।

প্রশ্ন ২: এই মডিউল কি ইউএভি পাওয়ার সিস্টেম সমর্থন করে?

উত্তরঃ হ্যাঁ। মডিউলটি ডিসি ৫.৫.২৬ ভোল্টেজের একটি বিস্তৃত ইনপুট ভোল্টেজ পরিসীমা সমর্থন করে, যা যানবাহন এবং ইউএভি প্ল্যাটফর্মের জন্য উপযুক্ত।

প্রশ্ন ৩ঃ ৮০ কিলোমিটার ভার্সন পাওয়া যায়?

উত্তরঃ হ্যাঁ, অনুরোধের ভিত্তিতে ৮০ কিলোমিটার দূরত্বের একটি সংস্করণ পাওয়া যায়।

প্রশ্ন ২: কোন ফাইবার এবং সংযোগকারী ব্যবহার করা হয়?

উঃ সিঙ্গেল-মোড ফাইবার (9/125 μm) একটি এফসি অপটিক্যাল সংযোগকারী সহ।
