পণ্যের বিবরণ
মডেল নম্বার: JXD1-1001NL
পেমেন্ট এবং শিপিং শর্তাবলী

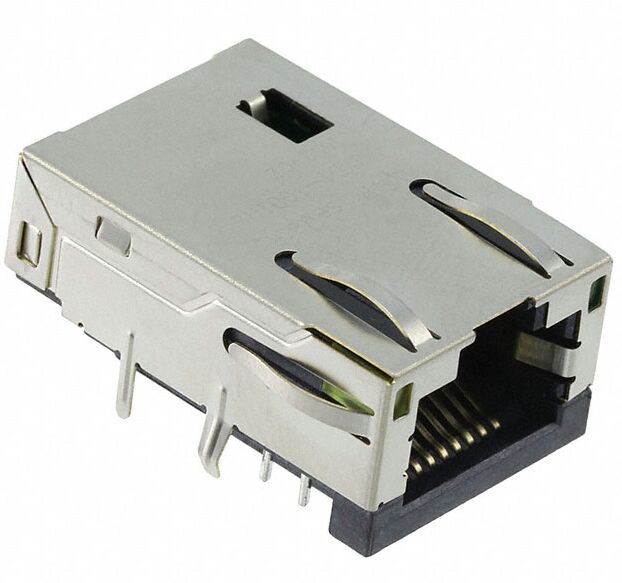

JXD1-1001NL — শিল্ডেড RJ45 1×1, 100BASE-TX এর জন্য 1CT:1CT ট্রান্সফরমার সহ, 2250 VDC আইসোলেশন, থ্রু-হোল মাউন্টিং, সিলেক্টিভ গোল্ড কন্টাক্ট। ইন্ডাস্ট্রিয়াল ইথারনেট এবং টেলিকম ইন্টারফেসের জন্য আদর্শ।
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| প্রোডাক্ট নম্বর | JXD1-1001NL |
| বর্ণনা | RJ45 1×1 কানেক্টর, ইন্টিগ্রেটেড ট্রান্সফরমার (1:1), 100BASE-TX |
| পোর্ট/চ্যানেলের সংখ্যা | 1 × 1 |
| ডেটা রেট | 100BASE-TX (100 Mbps) |
| টার্নস রেশিও | 1CT : 1CT (1 : 1) |
| আইসোলেশন (PHY সাইড থেকে লাইন সাইড) | 2250 VDC |
| মাউন্টিং স্টাইল | থ্রু-হোল |
| অপারেটিং তাপমাত্রা | -40°C থেকে +85°C |
| স্টোরেজ তাপমাত্রা | -40°C থেকে +85°C |
| RoHS |
হ্যাঁ |
| আইটেম | উপকরণ / প্লেটিং |
|---|---|
| হাউজিং | থার্মোপ্লাস্টিক, কালো, UL94 V-0 |
| শিল্ড | ব্রাস, নিকেল প্লেটিং |
| কন্টাক্ট | কপার অ্যালয় |
| কন্টাক্ট প্লেটিং | কন্টাক্ট এরিয়াতে সিলেক্টিভ গোল্ড (ন্যূনতম 6 μin*) |
* ডেটাশিটে কন্টাক্ট এরিয়াতে ন্যূনতম 6 মাইক্রো-ইঞ্চ গোল্ড প্লেটিং উল্লেখ করা হয়েছে।
| ডাইমেনশন | মান (সাধারণ) |
|---|---|
| সামগ্রিক দৈর্ঘ্য (ল্যাচ সহ) | ≈ 26.06 মিমি (1.026 ইঞ্চি) |
| সামগ্রিক প্রস্থ | ≈ 17.58 মিমি (0.692 ইঞ্চি) |
| সামগ্রিক উচ্চতা | ≈ 8.78 মিমি (0.346 ইঞ্চি) |
* PCB ফুটপ্রিন্ট তৈরি করার সময় সম্পূর্ণ পিন লেআউট এবং ডাইমেনশনাল টলারেন্সের জন্য ভেন্ডর মেকানিক্যাল ড্রয়িং দেখুন।
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| ইনসার্শন লস | (ডেটাশিট অনুযায়ী 100 MHz লিঙ্কের জন্য সাধারণ) |
| রিটার্ন লস (উদাহরণ ব্যান্ড মিনিমা) | 1–30 MHz: ≥ -16 dB; 30–60 MHz: ≥ -12 dB; 60–80 MHz: ≥ -10 dB |
| ক্রসস্টক / NEXT | ≥ -30 dB (1–100 MHz) সাধারণ (ডেটাশিট মান) |
| কমন মোড অ্যাটেনুয়েশন / CMRR | ডেটাশিট অনুযায়ী নির্দিষ্ট (LAN ট্রান্সফরমারের জন্য ডিজাইন টার্গেট) |
| হিপট / উইথস্ট্যান্ড | 2250 VDC (PHY থেকে লাইন) |
ইন্টিগ্রেটেড 1CT:1CT ট্রান্সফরমার সহ কমপ্যাক্ট, শক্তিশালী শিল্ডেড RJ45 কানেক্টর, 100BASE-TX অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। ইন্ডাস্ট্রিয়াল টেম্পারেচার রেঞ্জ এবং ওয়েভ-সোল্ডারেবল থ্রু-হোল অ্যাসেম্বলির জন্য রেট করা হয়েছে — এমবেডেড রাউটার, সুইচ, ইন্ডাস্ট্রিয়াল কন্ট্রোলার এবং টেলিকম সরঞ্জামের জন্য উপযুক্ত।
ইন্টিগ্রেটেড LAN ট্রান্সফরমার (1CT:1CT), 2250 VDC আইসোলেশন, সিলেক্টিভ গোল্ড-প্লেটেড কন্টাক্ট এবং -40°C থেকে +85°C অপারেটিং রেঞ্জ সহ শিল্ডেড থ্রু-হোল RJ45 কানেক্টর।
সামঞ্জস্যপূর্ণ বিকল্পগুলির মধ্যে সাধারণত
JXD1-1001NL একটি 1×1 শিল্ডেড RJ45 কানেক্টর যার সাথে ইন্টিগ্রেটেড LAN ট্রান্সফরমার রয়েছে, যা 100BASE-TX ইথারনেট অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে. এটি সাধারণত এতে ব্যবহৃত হয়:
এর উচ্চ আইসোলেশন (2250 VDC) এবং প্রশস্ত অপারেটিং তাপমাত্রা পরিসীমা (-40°C থেকে +85°C) এটিকে ইন্ডাস্ট্রিয়াল এবং প্রতিকূল পরিবেশের নেটওয়ার্কিংয়ের জন্য উপযুক্ত করে তোলে।
সামঞ্জস্যপূর্ণ বিকল্পগুলির মধ্যে সাধারণত
হ্যাঁ। JXD1-1001NL এ 1CT:1CT টার্নস রেশিও সহ একটি বিল্ট-ইন LAN ট্রান্সফরমার রয়েছে, যা বাহ্যিক ম্যাগনেটিক্সের প্রয়োজনীয়তা দূর করে এবং PCB ডিজাইন সহজ করার পাশাপাশি সিগন্যাল ইন্টিগ্রিটি উন্নত করে।
সামঞ্জস্যপূর্ণ বিকল্পগুলির মধ্যে সাধারণত
না। JXD1-1001NL নন-PoE ইথারনেট ইন্টারফেসের জন্য ডিজাইন করা হয়েছে. পাওয়ার ওভার ইথারনেট (PoE) ডিজাইনের জন্য, শক্তিশালী ম্যাগনেটিক্স এবং কারেন্ট হ্যান্ডলিং সহ একটি PoE-রেটেড RJ45 কানেক্টর নির্বাচন করা উচিত।
সামঞ্জস্যপূর্ণ বিকল্পগুলির মধ্যে সাধারণত
কানেক্টরটি 100BASE-TX (100 Mbps) ইথারনেট অ্যাপ্লিকেশন সমর্থন করে। এটি গিগাবিট (1000BASE-T) বা উচ্চতর গতির ইথারনেট স্ট্যান্ডার্ডের জন্য ডিজাইন করা হয়নি।
সামঞ্জস্যপূর্ণ বিকল্পগুলির মধ্যে সাধারণত
JXD1-1001NL নির্ভরযোগ্যভাবে -40°C থেকে +85°C পর্যন্ত কাজ করে, যা এটিকে ইন্ডাস্ট্রিয়াল, আউটডোর এবং উচ্চ-নির্ভরযোগ্যতার অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে
সামঞ্জস্যপূর্ণ বিকল্পগুলির মধ্যে সাধারণত
এটি থ্রু-হোল মাউন্টিং ব্যবহার করে এবং ওয়েভ সোল্ডারিং প্রক্রিয়ার জন্য প্রস্তাবিত, যা ইন্ডাস্ট্রিয়াল হার্ডওয়্যার ডিজাইনের জন্য চমৎকার যান্ত্রিক শক্তি এবং স্থায়িত্ব প্রদান করে।
সামঞ্জস্যপূর্ণ বিকল্পগুলির মধ্যে সাধারণত
কানেক্টরটি PHY সাইড এবং লাইন সাইডের মধ্যে 2250 VDC আইসোলেশন প্রদান করে, যা ইন্ডাস্ট্রিয়াল ইথারনেট সরঞ্জামে বৈদ্যুতিক নিরাপত্তা এবং নিয়ন্ত্রক সম্মতি নিশ্চিত করে।
সামঞ্জস্যপূর্ণ বিকল্পগুলির মধ্যে সাধারণত
হ্যাঁ। এটি IEEE 802.3u (100BASE-TX) এবং RoHS পরিবেশগত মান মেনে চলে, এবং এর RJ45 ক্যাভিটি FCC পার্ট 68 প্রয়োজনীয়তা পূরণ করে।
সামঞ্জস্যপূর্ণ বিকল্পগুলির মধ্যে সাধারণত
না। প্রায় 8.78 মিমি উচ্চতা সহ, JXD1-1001NL একটি কমপ্যাক্ট মিড-প্রোফাইল RJ45 কানেক্টর হিসাবে শ্রেণীবদ্ধ করা হয়, যা স্থান-সীমাবদ্ধ PCB লেআউটের জন্য উপযুক্ত তবে আল্ট্রা-লো-প্রোফাইল হিসাবে শ্রেণীবদ্ধ করা হয় না।
সামঞ্জস্যপূর্ণ বিকল্পগুলির মধ্যে সাধারণত
পার্টটি ওয়েভ সোল্ডারিংয়ের জন্য প্রস্তাবিত, যেখানে সর্বোচ্চ পিক সোল্ডার তাপমাত্রা 260°C 10 সেকেন্ড পর্যন্ত. এটি নির্ভরযোগ্য সোল্ডার জয়েন্ট নিশ্চিত করে এবং তাপীয় ক্ষতি প্রতিরোধ করে।
সামঞ্জস্যপূর্ণ বিকল্পগুলির মধ্যে সাধারণত
চমৎকার যান্ত্রিক স্থায়িত্ব, EMI সুরক্ষা এবং বৈদ্যুতিক কর্মক্ষমতা নিশ্চিত করে।
সামঞ্জস্যপূর্ণ বিকল্পগুলির মধ্যে সাধারণত
সম্পূর্ণরূপে RoHS অনুবর্তী, যা ইউরোপীয় ইউনিয়ন এবং উত্তর আমেরিকা সহ পরিবেশগতভাবে নিয়ন্ত্রিত বাজারের জন্য উপযুক্ত।প্রশ্ন ১৩: কি প্যাকেজিং বিকল্প উপলব্ধ?
সামঞ্জস্যপূর্ণ বিকল্পগুলির মধ্যে সাধারণত
ব্যক্তিগত অ্যান্টি-স্ট্যাটিক ব্যাগ + প্রতিরক্ষামূলক ট্রে + বাইরের কার্টন. উচ্চ-ভলিউম অর্ডারের জন্য বাল্ক প্যাকেজিং বিকল্প উপলব্ধ থাকতে পারে।প্রশ্ন ১৪: JXD1-1001NL কি এখনও উৎপাদনে আছে?
সামঞ্জস্যপূর্ণ বিকল্পগুলির মধ্যে সাধারণত
EOL (End of Life) হিসাবে চিহ্নিত। নতুন ডিজাইনের জন্য, দীর্ঘমেয়াদী সরবরাহ স্থিতিশীলতা নিশ্চিত করতে পিন-টু-পিন সামঞ্জস্যপূর্ণ বিকল্পগুলি নির্বাচন করার পরামর্শ দেওয়া হচ্ছে।প্রশ্ন ১৫: JXD1-1001NL এর জন্য প্রস্তাবিত বিকল্পগুলি কী কী?
সামঞ্জস্যপূর্ণ বিকল্পগুলির মধ্যে সাধারণত
ইন্টিগ্রেটেড ম্যাগনেটিক্স সহ 1×1 RJ45 কানেক্টর, 100BASE-TX সমর্থন, থ্রু-হোল মাউন্টিং এবং 2250 VDC আইসোলেশন অন্তর্ভুক্ত থাকে। ড্রপ-ইন রিপ্লেসমেন্ট সুপারিশের জন্য আমাদের ইঞ্জিনিয়ারিং টিমের সাথে যোগাযোগ করুন।
