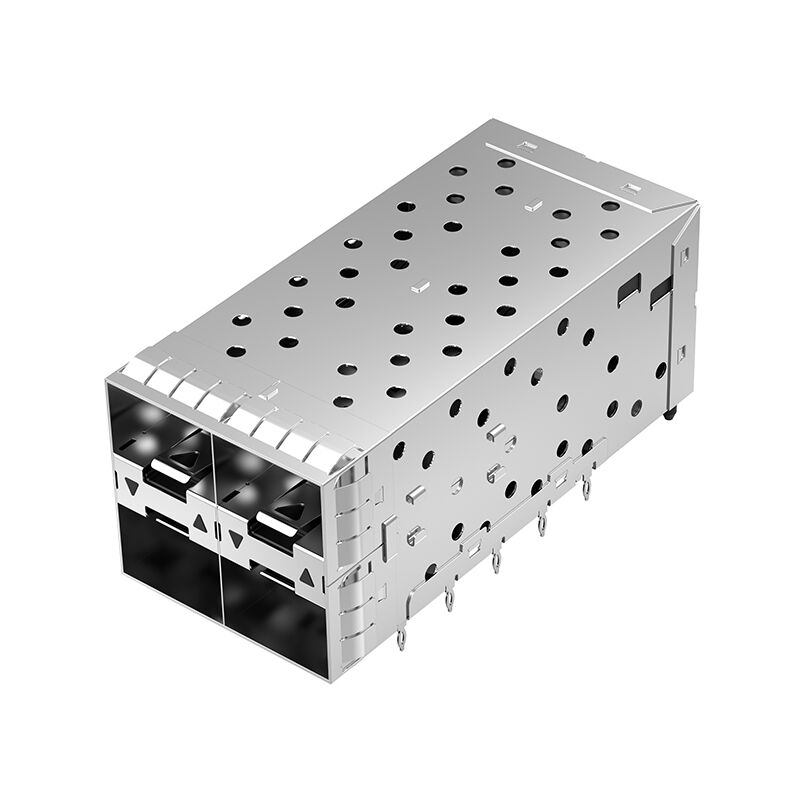

LP22BC01301 SFP+ 2x2 বাইরের লাইটপাইপ সহ কেজ সংযোগকারী


LINK-PP LP22BC01301 SFP+ 2x2 কেজ সংযোগকারী বাইরের লাইটপাইপ সহ। প্রেস-ফিট, ডান-কোণ, 4-পোর্ট, -40 থেকে 85 ডিগ্রি সেলসিয়াস, ট্রে প্যাকেজিং। ডেটা সেন্টার এবং নেটওয়ার্কিংয়ের জন্য আদর্শ।


• নিকেল-ধাতুপট্টাবৃত তামার খাঁচা এবং স্বর্ণ-ধাতুপট্টাবৃত পরিচিতির মাধ্যমে উচ্চ-গতির সংকেত অখণ্ডতা নিশ্চিত করা হয়েছে
• LED অবস্থা দৃশ্যমানতা ভিতরের/বাহ্যিক লাইটপাইপ দ্বারা সমর্থিত
• প্রেস-ফিট ডান-কোণ মাউন্ট করা PCB সমাবেশকে সহজ করে এবং পুনরায় কাজ কমিয়ে দেয়
• ট্রে প্যাকেজিং ভর উৎপাদনের সময় নিরাপদ হ্যান্ডলিং নিশ্চিত করে
• বিস্তৃত শিল্প তাপমাত্রা পরিসরে নির্ভরযোগ্য অপারেশন সমর্থন করে (-40 থেকে 85 ডিগ্রি সেলসিয়াস)

LP22BC01301 SFP+ 2x2 খাঁচা সংযোগকারী বর্ণনা:

দLP22BC01301 SFP+ 2x2 খাঁচা সংযোগকারীLINK-PP দ্বারা একটি উচ্চ-মানের, প্লাগযোগ্য I/O সংযোগকারীর জন্য ডিজাইন করা হয়েছেউচ্চ-গতির নেটওয়ার্কিং সরঞ্জাম, এন্টারপ্রাইজ সুইচ, এবং ডেটা সেন্টার অ্যাপ্লিকেশন. সঙ্গে a2x2 পোর্ট ম্যাট্রিক্সএবংবাইরের লাইটপাইপ ইন্টিগ্রেশন, এই খাঁচা নিশ্চিতদৃঢ় সংকেত অখণ্ডতা, নির্ভরযোগ্য EMI কন্টেনমেন্ট, এবং সুরক্ষিত SFP+ মডিউল মিলন.

জন্য ইঞ্জিনিয়ারডPCB ডিজাইনার, নেটওয়ার্ক প্রকৌশলী, এবং OEM সংগ্রহকারী দল, এটা অফারপ্রেস-ফিট মাধ্যমে-গর্ত মাউন্ট, উচ্চ-তাপমাত্রার প্রয়োজনীয়তার সাথে সম্মতি, এবং সহজ সমাবেশের জন্য ট্রে প্যাকেজিং।

মূল বৈশিষ্ট্য

1. প্লাগেবল I/O প্রকার:ইন্টিগ্রেটেড SFP+ সংযোগকারী সহ খাঁচা সমাবেশ

2. পোর্ট কনফিগারেশন:2x2 ম্যাট্রিক্স, 4 পোর্ট

3. পদ:স্ট্যান্ডার্ড SFP+ 80 পজিশন

4. লাইটপাইপ:LED সূচকগুলির জন্য বাইরের এবং ভিতরের লাইটপাইপ অন্তর্ভুক্ত

5. ইএমআই কন্টেনমেন্ট:খাঁচার নকশা ইএমআই শিল্ডিং প্রদান করে

6. সিলযোগ্য:নির্দিষ্ট করা নেই (সাধারণ SFP+ খাঁচা সমাবেশ সুরক্ষা)

7. ডেটা রেট:10-16 Gb/s পর্যন্ত SFP+ গতি সমর্থন করে

8. অপারেটিং তাপমাত্রা:-40 – 85° সে

9. PCB মাউন্টিং:থ্রু-হোল, প্রেস-ফিট, ডান-কোণ

10. হাউজিং উপাদান:উচ্চ-তাপমাত্রা LCP, UL94 V-0

11. খাঁচা উপাদান:তামার খাদ, নি-ধাতুপট্টাবৃত, 0.25 মিমি পুরুত্ব

12. পরিচিতি:ফসফর ব্রোঞ্জ, 0.20 মিমি পুরুত্ব, মিলনের জায়গায় 15 µm সোনার প্রলেপ

13. বসন্ত:স্টেইনলেস স্টীল, 0.20 মিমি বেধ

14. মাত্রা:

• উচ্চতা: 25.53 মিমি / 1.005 ইঞ্চি
• দৈর্ঘ্য: 63.25 মিমি / 2.490 ইঞ্চি
• প্রস্থ: 29.00 মিমি / 1.142 ইঞ্চি

উপাদান এবং বৈদ্যুতিক বিশেষ উল্লেখ

LP22BC01301 ডেটাশিট- প্রস্তাবিত পিসিবি লেআউট

LP22BC01301 2x2 SFP+ কেজের যান্ত্রিক ও কনফিগারেশনের বিবরণ

• খাঁচার প্রকার:2x2 স্ট্যাক করা SFP+
• ফর্ম ফ্যাক্টর:SFP+ স্ট্যান্ডার্ড
• লাইটপাইপ স্টাইল:ভিতরের এবং বাইরের, পরিষ্কার পলিকার্বনেট
• মাউন্টের ধরন:সমকোণ, ছিদ্র দিয়ে
• খাঁচা উপাদান:তামার খাদ, নিকেল-ধাতুপট্টাবৃত
• পিসিবি বেধ প্রস্তাবিত:1.5 মিমি
• তাপ সিঙ্ক সামঞ্জস্যপূর্ণ:উল্লেখ করা হয়নি

SFP+ খাঁচা সমাবেশ অ্যাপ্লিকেশন

• 10G SFP+ ট্রান্সসিভার
• এন্টারপ্রাইজ এবং ক্যারিয়ার ইথারনেট সুইচ
• সার্ভার এবং স্টোরেজ সরঞ্জাম
• উচ্চ গতির ডেটা কমিউনিকেশন নেটওয়ার্ক

LP22BC01301 SFP+ কেজ সংযোগকারী সম্পর্কে প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: এই খাঁচা সমাবেশ SFP28 25Gb/s মডিউল সমর্থন করতে পারে?

উত্তর: এই মডেলটি 16 Gb/s পর্যন্ত SFP+ গতির জন্য অপ্টিমাইজ করা হয়েছে। SFP28 এর সাথে সামঞ্জস্যের জন্য যাচাইকরণ প্রয়োজন।

প্রশ্ন 2: লাইটপাইপ কি স্ট্যান্ডার্ড SFP+ LED-এর সাথে সামঞ্জস্যপূর্ণ?

উত্তর: হ্যাঁ, অন্তর্ভুক্ত অভ্যন্তরীণ এবং বাইরের লাইটপাইপ স্ট্যান্ডার্ড LED সূচকগুলিকে সমর্থন করে।

প্রশ্ন 3: অপারেটিং তাপমাত্রা পরিসীমা কি?

উত্তর: খাঁচা -40°C থেকে 85°C সাপোর্ট করে।

প্রশ্ন 4: ট্রে প্যাকেজিং কি ভর উৎপাদনের জন্য উপলব্ধ?

উত্তর: হ্যাঁ, LP22BC01301 স্বয়ংক্রিয় সমাবেশের জন্য উপযুক্ত ট্রে প্যাকেজিংয়ে সরবরাহ করা হয়।
