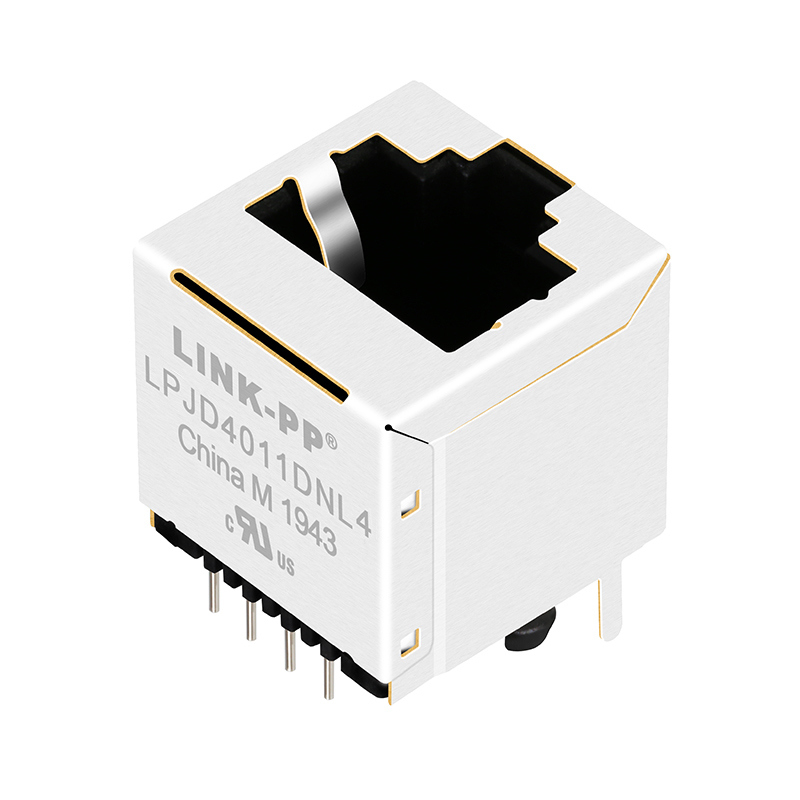

LPJD4011DNL4 IR রিফ্লো উল্লম্ব RJ45 জ্যাক উইথ ১০/১০০বেস-টি ম্যাগনেটিক্স

LPJD4011DNL4 THR  উল্লম্ব RJ45 সংযোগকারীর সংক্ষিপ্ত বিবরণ

LPJD4011DNL4 হল LINK-PP INT'L TECHNOLOGY CO., LIMITED দ্বারা তৈরি একটি উল্লম্ব RJ45 সংযোগকারী, যা মূলত একটি থ্রু-হোল রিফ্লো (THR) সংযোগকারী হিসাবে স্থাপন করা হয়েছে যাতে 10/100 ম্যাগনেটিক উপাদান রয়েছে। এটি ইথারনেট পরিস্থিতিতে মানানসই, 10/100 বেস-টি ট্রান্সমিশন রেট সমর্থন করে এবং 1x1 পোর্ট ডিজাইন গ্রহণ করে। যোগাযোগের কনফিগারেশন হল 8P8C (RJ45 ইথারনেট ইন্টারফেস স্ট্যান্ডার্ড মেনে চলে), এবং এটি একটি নন-PoE (পাওয়ার ওভার ইথারনেট) প্রকার। পোর্টে 4টি বিল্ট-ইন ম্যাগনেটিক কোর রয়েছে এবং PCB মাউন্টিং অ্যাঙ্গেল একটি টপ-এন্ট্রি টাইপ, যা প্রচলিত লোকাল এরিয়া নেটওয়ার্ক (LAN) ডিভাইসের ইন্টারফেসের প্রয়োজনীয়তা পূরণ করতে পারে।

LPJD4011DNL4 বৈদ্যুতিক বৈশিষ্ট্য

THR রিফ্লো স্পেসিফিকেশন:

• প্রিহিট স্টেজ: তাপমাত্রা পরিসীমা (TA-TB): 150-200°C; সময়সীমা (T1-T2): 60-180 সেকেন্ড।
• হোল্ডিং তাপমাত্রা স্টেজ: হোল্ডিং তাপমাত্রা: 217°C; হোল্ডিং সময় (TL): 60-150 সেকেন্ড।
• পিক তাপমাত্রা স্টেজ: সর্বোচ্চ পিক তাপমাত্রা (TP): 250 (+0/-5) °C; পিক তাপমাত্রায় সর্বোচ্চ সময় (TP): 5 সেকেন্ড।
• অতিরিক্ত প্রয়োজনীয়তা:গড় সর্বোচ্চ গরম করার হার 3°C/s; গড় সর্বোচ্চ শীতল করার হার 6°C/s। 25°C থেকে ফার্নেস থেকে পণ্য বের হওয়া পর্যন্ত সর্বোচ্চ সময় 6 মিনিট।

যান্ত্রিক ও উপাদান বৈশিষ্ট্য

উপাদান গঠন

1. হাউজিং:থার্মোপ্লাস্টিক উপাদান PA46 + 30% গ্লাস ফাইবার (G.F.) দিয়ে তৈরি, যা UL94V-0flammability রেটিং মেনে চলে এবং যান্ত্রিক শক্তি এবং অগ্নি নিরাপত্তা উভয় বৈশিষ্ট্যযুক্ত।
2. যোগাযোগ:0.35 মিমি পুরুত্বের ফসফর ব্রোঞ্জ C5210R-EH দিয়ে তৈরি। যোগাযোগের ক্ষেত্রটি সোনার প্রলেপযুক্ত, যার সর্বনিম্ন সোনার প্রলেপ পুরুত্ব 6 মাইক্রো-ইঞ্চি, যা বৈদ্যুতিক পরিবাহিতা এবং জারণ প্রতিরোধের ক্ষমতা বাড়ায়।
3. পিন:0.35 মিমি পুরুত্বের ব্রাস C2680R-H দিয়ে তৈরি, যা পিনের দৃঢ়তা এবং বৈদ্যুতিক পরিবাহিতা নিশ্চিত করে।
4. শিল্ড:0.2 মিমি পুরুত্বের স্টেইনলেস স্টীল SUS 304-1/2H দিয়ে তৈরি, যা কার্যকরভাবে বাহ্যিক ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ (EMI) থেকে রক্ষা করতে পারে।

মাত্রা ও বিন্যাস

মাত্রিক সহনশীলতা:বিভিন্ন নির্ভুলতার প্রয়োজনীয়তার জন্য মাত্রিক সহনশীলতা হল যথাক্রমে ±0.30 মিমি, ±0.25 মিমি, এবং ±0.15 মিমি, যার কোণ সহনশীলতা ±1°। একক হল অভিন্নভাবে মিমি, অঙ্কন স্কেল হল 2/1, এবং 3টি অঙ্কন শীট রয়েছে।

প্রস্তাবিত PCB বিন্যাস:পণ্যটি সংযোগকারীর সাথে মিলিত PCB বোর্ডের নকশার জন্য নির্দেশিকা প্রদানের জন্য একটি প্রস্তাবিত PCB বিন্যাস (শীর্ষ দৃশ্য) প্রদান করে, যা সঠিক ইনস্টলেশন এবং সংকেত ট্রান্সমিশন কর্মক্ষমতা নিশ্চিত করে।
