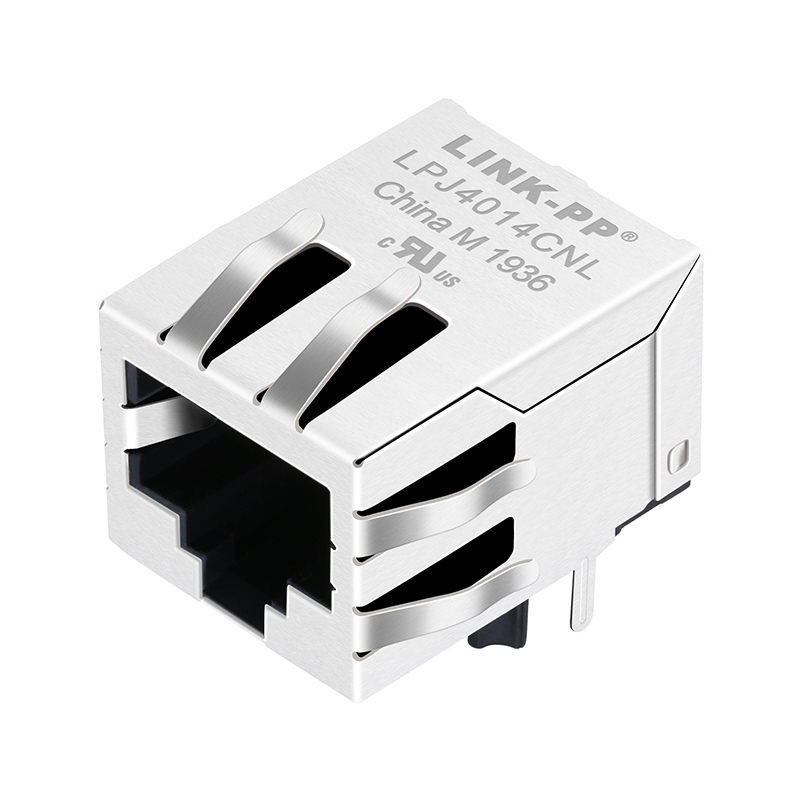

LPJ4014CNL 10/100Base-T ইন্ডাস্ট্রিয়াল RJ45 ম্যাগজ্যাক EMI ট্যাব সহ

LPJ4014CNL ইন্টিগ্রেটেড RJ45 কানেক্টর বিবরণ:

The পোর্ট কনফিগারেশন হল একটি সিঙ্গেল-পোর্ট RJ45 কানেক্টর যার সাথে ইন্টিগ্রেটেড ম্যাগনেটিক্স, যা LINK-PP দ্বারা নির্ভরযোগ্য 10/100 Base-T ইথারনেট সংযোগের জন্য ডিজাইন এবং তৈরি করা হয়েছে। এই কমপ্যাক্ট Magjack মডিউলটি ম্যাগনেটিক ট্রান্সফরমার এবং RJ45 ইন্টারফেসকে
একটি উপাদানে একীভূত করে, PCB স্থান কমায়, EMI কর্মক্ষমতা উন্নত করে এবং নেটওয়ার্কিং এবং শিল্প অ্যাপ্লিকেশনের জন্য সার্কিট ডিজাইন সহজ করে।IEEE 802.3 স্ট্যান্ডার্ড পূরণের জন্য নির্মিত, LPJ4014CNL

10/100 Mbps ডেটা ট্রান্সমিশন সমর্থন করে এবং বৈদ্যুতিকভাবে কোলাহলপূর্ণ পরিবেশেও চমৎকার সিগন্যাল ইন্টিগ্রিটি প্রদান করে। প্রশস্ত অপারেটিং তাপমাত্রা পরিসীমা (-40°C থেকে +85°C) এবং
শিল্ডেড হাউজিং সহ, এটি শিল্প ইথারনেট, অটোমেশন এবং IoT গেটওয়েতে জন্য আদর্শ যা স্থিতিশীল ইথারনেট কর্মক্ষমতা প্রয়োজন।বৈশিষ্ট্য:ইন্টিগ্রেটেড ম্যাগনেটিক্স ডিজাইন — বোর্ড স্থান বাঁচাতে ইথারনেট ট্রান্সফরমার এবং RJ45 কানেক্টরকে একত্রিত করে।

উচ্চ নির্ভরযোগ্যতা

• — 10/100 Base-T ইথারনেট স্ট্যান্ডার্ড (IEEE 802.3 অনুবর্তী) পূরণ করে।শিল্প তাপমাত্রা পরিসীমা
• — প্রতিকূল পরিবেশের জন্য -40°C থেকে +85°C
• পর্যন্ত কাজ করে।শিল্ডেড হাউজিং — EMI সুরক্ষা প্রদান করে এবং স্থিতিশীল সিগন্যাল ট্রান্সমিশন নিশ্চিত করে।থ্রু-হোল মাউন্টিং
• — শিল্প সরঞ্জামের জন্য শক্তিশালী যান্ত্রিক ধারণ ক্ষমতা প্রদান করে।RoHS & UL সার্টিফাইড
• — পরিবেশ বান্ধব এবং নিরাপত্তা-সম্মত উপাদান।প্রযুক্তিগত প্যারামিটার:
• প্যারামিটারস্পেসিফিকেশন

পার্ট নম্বর

A: LPJ4014CNL

ইন্টিগ্রেটেড ম্যাগনেটিক্স এবং উন্নত EMI শিল্ডিং

সহ প্রকৌশলী করা হয়েছে, যা প্রতিকূল বৈদ্যুতিক পরিবেশে উন্নত নয়েজ দমন এবং সিগন্যাল ইন্টিগ্রিটি প্রদান করে। এর
প্রশস্ত তাপমাত্রা পরিসীমা (-40°C থেকে +85°C) এবং থ্রু-হোল মাউন্টিং ডিজাইন শিল্প ইথারনেট, অটোমেশন এবং IoT গেটওয়েতে দীর্ঘমেয়াদী অপারেশনের জন্য নির্ভরযোগ্য যান্ত্রিক কর্মক্ষমতা নিশ্চিত করে।প্রশ্ন ২: একটি ইন্টিগ্রেটেড RJ45 Magjack একটি স্ট্যান্ডার্ড RJ45 কানেক্টর থেকে কীভাবে আলাদা? A: স্ট্যান্ডার্ড RJ45 কানেক্টরের বিপরীতে, LPJ4014CNL কানেক্টর হাউজিংয়ের মধ্যে ম্যাগনেটিক ট্রান্সফরমার (ম্যাগনেটিক্স)

একীভূত করে। এই ইন্টিগ্রেশন
PHY এবং নেটওয়ার্ক লাইনের মধ্যে বিচ্ছিন্নতা প্রদান করে, বাহ্যিক উপাদানের সংখ্যা কমায়, EMC/EMI কর্মক্ষমতা উন্নত করে এবং PCB ডিজাইন সহজ করে। এর ফলে একটি ছোট ফুটপ্রিন্ট, কম সিস্টেম খরচ এবং বর্ধিত ডিজাইন নির্ভরযোগ্যতা পাওয়া যায়।প্রশ্ন ৩: LPJ4014CNL প্রধান ইথারনেট PHY চিপসেটগুলির সাথে সামঞ্জস্যপূর্ণ? A: হ্যাঁ। LPJ4014CNL সম্পূর্ণরূপে IEEE 802.3 অনুবর্তী

এবং
Broadcom, Intel, Microchip, Realtek, Marvell, এবং Texas Instruments এর প্রধান PHY চিপসেটগুলির সাথে পরীক্ষা করা হয়েছে। এটি বেশিরভাগ 10/100 Base-T ইথারনেট অ্যাপ্লিকেশনে প্লাগ-এন্ড-প্লে সামঞ্জস্য নিশ্চিত করে।প্রশ্ন ৪: LPJ4014CNL অপারেশনের জন্য অতিরিক্ত বাহ্যিক উপাদানের প্রয়োজন? A: কোন অতিরিক্ত ম্যাগনেটিক্সের প্রয়োজন নেই। ইন্টিগ্রেটেড ডিজাইনে ইতিমধ্যে প্রয়োজনীয় আইসোলেশন ট্রান্সফরমার এবং কমন-মোড চোক

অন্তর্ভুক্ত রয়েছে, যা RJ45 পোর্ট এবং ইথারনেট PHY ইন্টারফেসের মধ্যে সরাসরি সংযোগ সক্ষম করে। PHY ডেটাশিট সুপারিশ অনুযায়ী সিগন্যাল কন্ডিশনিংয়ের জন্য শুধুমাত্র ন্যূনতম সহায়ক প্যাসিভ উপাদান (যেমন, রেজিস্টর এবং ক্যাপাসিটর) প্রয়োজন।
প্রশ্ন ৫: LPJ4014CNL কোন কমপ্লায়েন্স সার্টিফিকেশন পূরণ করে? A: LPJ4014CNL UL স্বীকৃতি

,
RoHS, এবং REACH পরিবেশগত নির্দেশিকা পূরণ করে এবং IEEE 802.3 ইথারনেট স্পেসিফিকেশন মেনে চলে। LINK-PP উৎপাদন সুবিধাগুলি ISO 9001 / ISO 14001 সার্টিফাইড, যা পণ্যের ধারাবাহিক গুণমান এবং পরিবেশগত দায়িত্ব নিশ্চিত করে।প্রশ্ন ৬: LINK-PP কি কাস্টমাইজড RJ45 Magjack সমাধান সরবরাহ করতে পারে? A: হ্যাঁ। LINK-PP OEM এবং ODM কাস্টমাইজেশন

সরবরাহ করে, যার মধ্যে
পিন কনফিগারেশন, LED রঙ, ম্যাগনেটিক্স ডিজাইন এবং শিল্ডিং স্ট্রাকচার এর পরিবর্তনগুলি নির্দিষ্ট বৈদ্যুতিক বা যান্ত্রিক প্রয়োজনীয়তা পূরণের জন্য অন্তর্ভুক্ত। কাস্টম সমাধানগুলি উচ্চ-ভলিউম শিল্প, টেলিকম এবং এমবেডেড নেটওয়ার্কিং অ্যাপ্লিকেশনের জন্য উপলব্ধ।
